1. Spajanje električnihkabela
Napomena: kod modela IPHCR15-33 za električni priključak otvorite stražnju ploču. Postupak je isti kao
gore opisani.

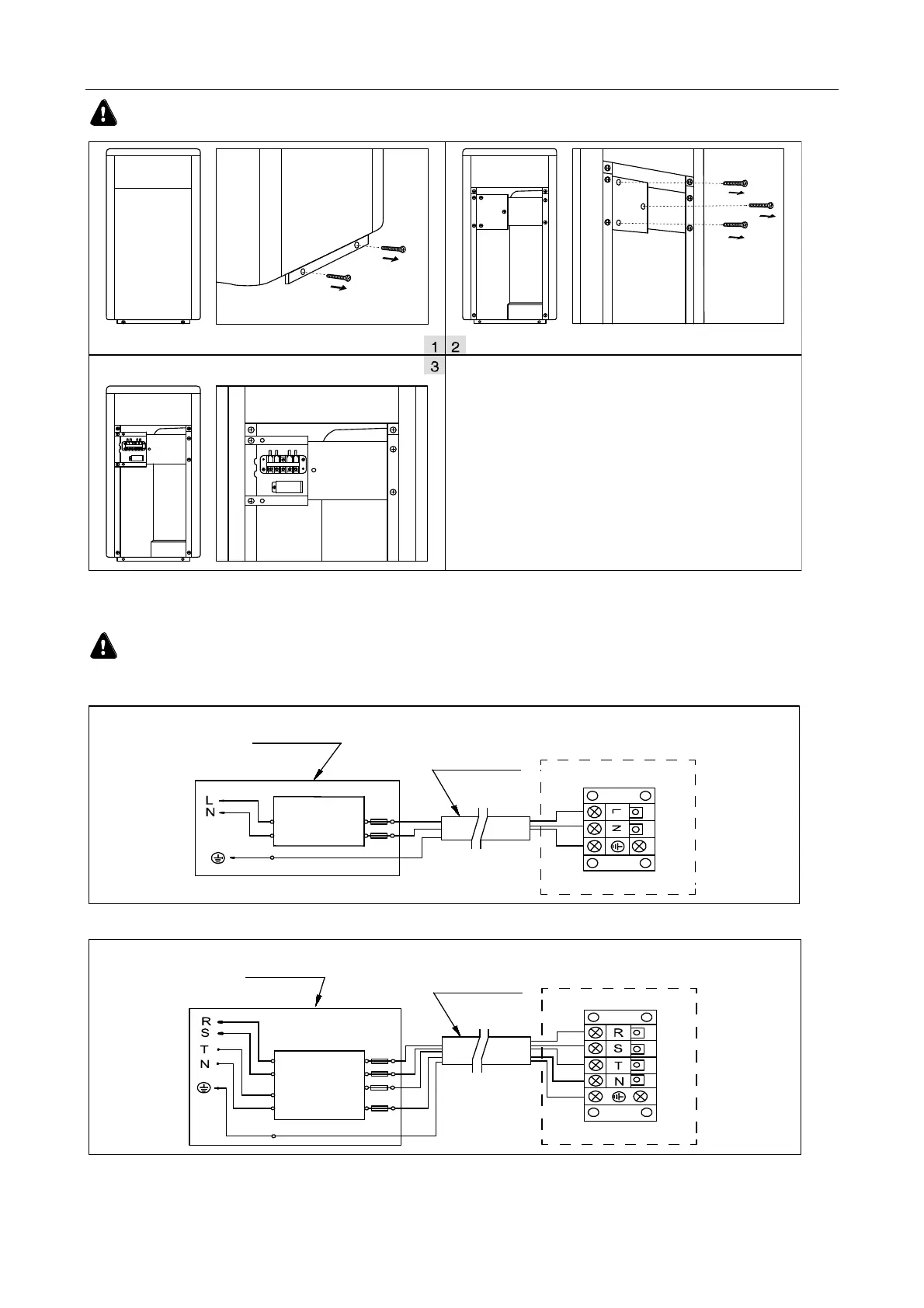

2.Shema električnog spajanja
Za otpuštanje dva vijka na donjoj strani
desne ploče koristite križni odvijač.
Odvijte tri vijka na kućištu
elektroormarića.
Stezaljke spojite prema shemi
električnog spajanja.
A. Za električno napajanje: 230V 50Hz
Razvodna kutija (nije dio opreme)
Kabel za napajanje
Električno
napajanje
400V 50Hz
Mini prekidač
Razvodna kutija (nije dio opreme)
Kabel za napajanje
Električno
napajanje
230V 50Hz
Mini prekidač
Uzemljenje
Uzemljenje
Osigurač
Osigurač
Redne stezaljke toplinske crpke
