DESCARGA DE HUMOS (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)

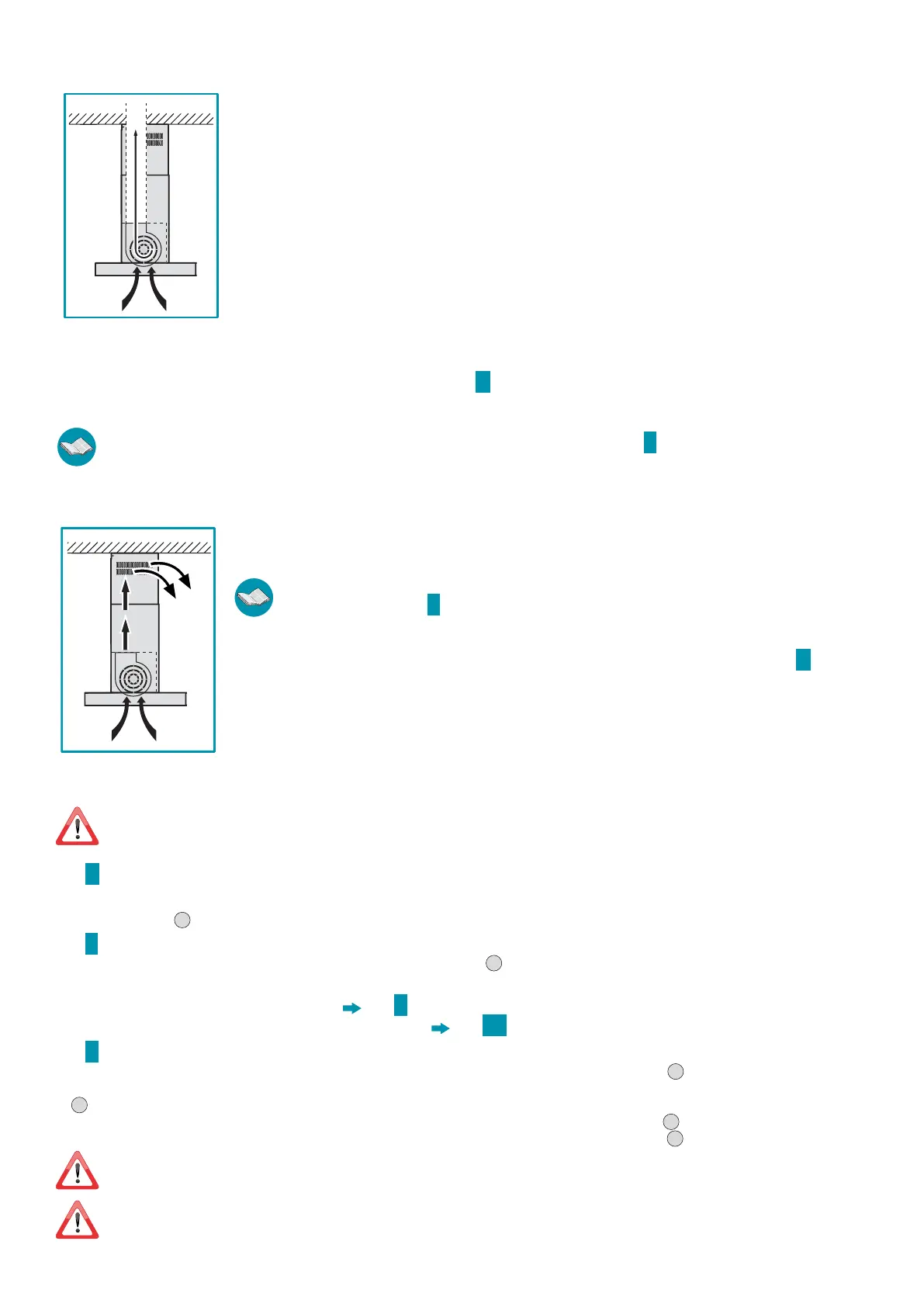

CAMPANA EN VERSIÓN DE EVACUACIÓN EXTERNA EXTRACTORA
En esta versión, los humos y vapores de la cocina son canalizados hacia el ambiente exterior a través de un tubo
de descarga.
El empalme de salida que sobresale por la parte superior de la campana debe estar conectado a un tubo que con-
duce los humos y vapores hacia una salida externa.
No conecte el equipo a conductos de descarga de humos producidos por combustión (calderas, chimeneas,
etc.) y respete siempre las normas vigentes sobre la descarga del aire en el exterior.
El tubo de salida de los humos debe tener:
- un diámetro no inferior al del empalme de la campana;
- una ligera inclinación hacia abajo (caída) en los tramos horizontales para evitar que, si se forma condensación, esta
suba por la campana;
- el número mínimo indispensable de curvas;
- longitud mínima indispensable (tuberías largas y con diversas curvas podrían reducir la capacidad de aspiración
de la campana y provocar vibraciones de la válvula de no retorno).
Si el tubo de salida de los humos pasa a través de ambientes fríos como desvanes, etc., es posible que se forme agua
de condensación a causa de los cambios bruscos de temperatura. En este caso es necesario aislar la tubería.
En las campanas con motor de 800 m
3
/h se entrega de serie una válvula de no retorno, cuya función es impedir intercambios de aire con el exterior
cuando la campana no funciona: para el montaje controle las instrucciones
D en la pág. 5.
De acuerdo con las normas vigentes, cuando la campana de cocina es utilizada simultáneamente con otros aparatos que emplean gas u
otros combustibles, el local debe disponer de suciente ventilación.
En esta versión no deben utilizarse los ltros de carbón activo, para quitarlos vea las instrucciones P en la pág. 9.
Desviación para Alemania: cuando la campana de cocina y los equipos alimentados con energía diferentes de la eléctrica están funcionando simultánea-
mente, la presión negativa en el local no debe superar los 4 Pa (4 x 10-5 bares).
CAMPANA EN VERSIÓN DE RECIRCULACIÓN INTERNA FILTRANTE
En esta versión, el aire pasa a través de los ltros de carbón activo para ser puricado y reenviado hacia el ambiente
de la cocina.
Controle que los ltros de carbón activo estén montados en la campana; si no es así, móntelos como se
indica en las instrucciones
P en la pág. 9.
Si la campana se prepara en versión ltrante, la válvula de no retorno no se debe montar: quítela si se encuentra en
el empalme de salida del aire del motor (realice la operación inversa a lo descrito en las instrucciones
D en la pág.
5).
INSTRUCCIONES DE MONTAJE (parte reservada únicamente a personal cualicado para realizar el montaje de la campana)
La campana Luce isla puede instalarse en distintas conguraciones.
Las fases de montaje generales valen para todas las instalaciones, mientras que para la instalación especíca deben seguirse las
indicaciones precisas correspondientes.
Fase A pág. 4
•Mida la distancia (H) entre la placa de cocción y el techo; identique la altura en la que desea colocar la campana y determine la altura (H1) según
se ilustra en la Fig.
1
.
Fase
B pág. 4
•Quite del conjunto de enrejado (T+T1) los 8 tornillos (V2) y guárdelos (Fig.
1
).
INSTALACIÓN EN TECHO
CON/ SIN CIELO RASO Fase C pág. 5
INSTALACIÓN EN TECHO SIN EXTENSIÓN H Y ENREJADO T
Fase C1 pág. 5
Fase
C pág. 5
•Haga deslizar las dos partes del enrejado (T) y (T1) hasta llegar a la altura (H1) previamente establecida (Fig.
1
).
•Una vez congurada la altura (H1), vuelva a poner los 8 tornillos (V2) para bloquear de nuevo las dos partes del enrejado (T) y (T1) entre sí (Fig.
2
).
•Marque en el techo 4 puntos de perforación (ilustrados también en la pág. 3), practique los agujeros (Fig.
3
) Introduzca 4 tacos de expansión
de 8mm de ø y je el conjunto de enrejado (T+T1) en el techo con los tornillos correspondientes (V1) (Fig.
4
).
En el caso del cielo raso, el enrejado (T+T1) debe jarse siempre al techo de mampostería: si esto no es posible y se debe instalar la cam-
pana directamente en el cielo raso, este último debe prepararse con refuerzos u otras soluciones que garanticen una jación segura de la
campana teniendo en cuenta la resistencia de los materiales empleados y el peso de la campana misma (indicado en la pág. 2).
El kit de jación (tornillos y tacos) que se entrega con la campana se puede usar solo en paredes de mampostería: si es necesario
instalar la campana en paredes de material diferente, evalúe otros sistemas de jación teniendo en cuenta la resistencia de la pared y el
peso de la campana (indicado en la pág. 2).
