RØYKUTSLIPP (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)

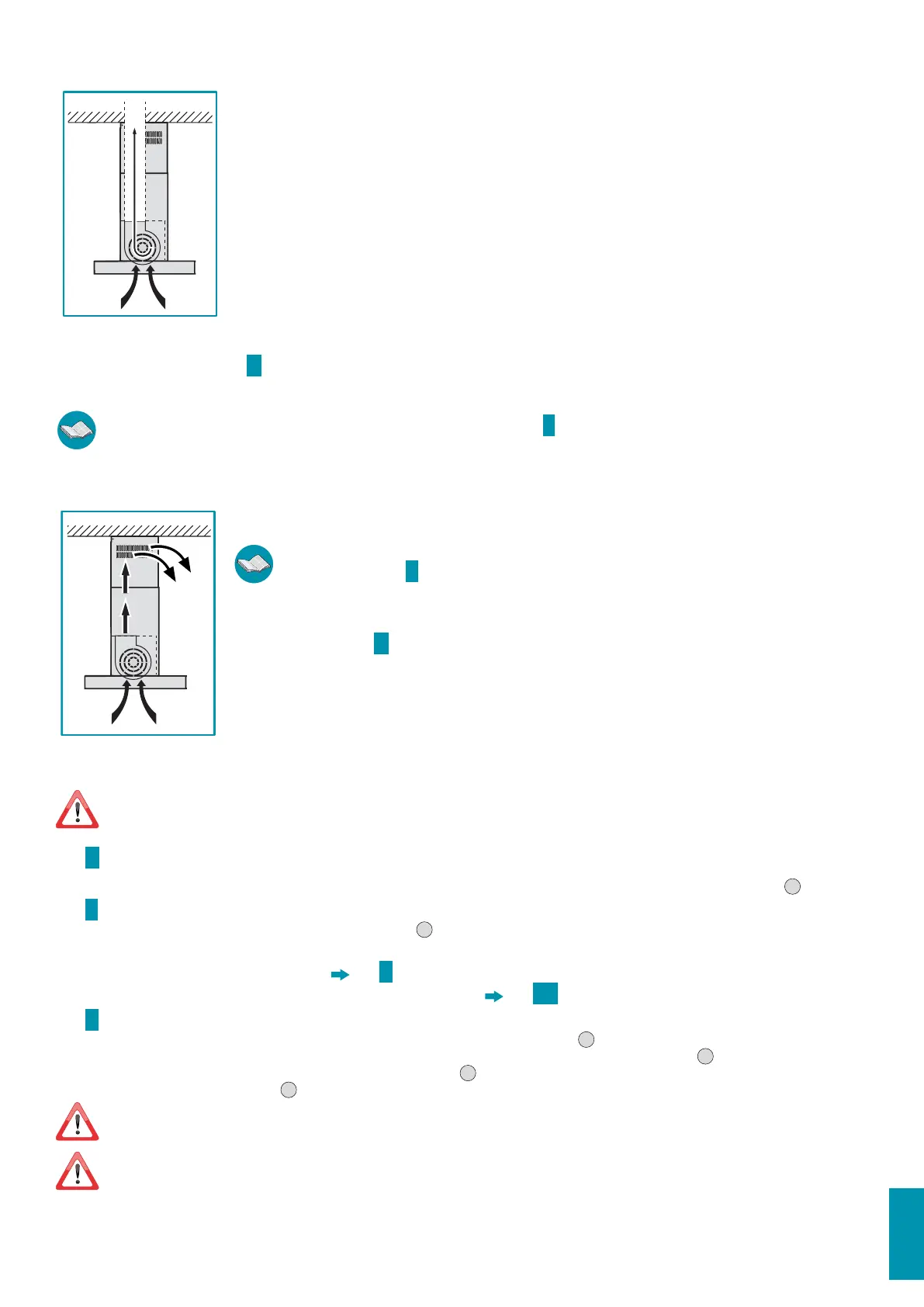

VENTILATORHETTE MED EKSTERNT AVTREKK SUGEVERSJON
I denne versjonen blir matos og damp transportert eksternt gjennom et utløpsrør.
Luftavtrekkskanalen som fremspringer på den øvre delen av hetten skal kobles med et rør som leder røyk og damp
i en ekstern utgang.
Ikke koble apparatet til avløpskanaler for røyk produsert av forbrenning (f.eks. dampkjeler, kaminer, osv....)
og overholde obligatorisk gjeldende forskrifter om utvendig luftavløp.
Utløpsrøret for matos skal ha:
- en diameter som ikke er mindre enn den for koplingen til ventilatorhetten;
- en liten helning nedover (fall) i de horisontale seksjonene for å unngå eventuell kondens strømmer tilbake i ven-
tilatorhetten;
- minste nødvendige antall kurver;
- minste nødvendige lengde (lange rør og med forskjellige kurver kan redusere sugeeekten til ventilatorhetten og
utløse vibrasjoner på tilbakeslagsventilen).
Dersom utløpsrøret for matos passerer gjennom kalde miljøer som loft osv. er det mulig at det dannes kondensvann
grunnet temperaturendringer. I dette tilfelle er det nødvendig å isolere røret.
I ventilatorhetter utstyrt med motor 800m
3
/h medfølger en tilbakeslagsventil hvis funksjon er å hindre luftutveksling med utsiden når ventilatorhet-
ten ikke er i drift: for montering se
D på side 5.
Når kjøkkenviften brukes samtidig med andre apparater som anvender gass eller andre brennstoer, må rommet ha tilstrekkelig ventila-
sjon i henhold til gjeldende forskrifter.
I denne versjonen skal de aktive kullltrene ernes; for erning se anvisningene P på side 9.
Avvik for Tyskland: når kjøkkenhetten og apparater forsynt med energi som er ulik fra den elektriske er i funksjon samtidig, må det negative trykket i lokalet
ikke overstige de 4 Pa (4 x 10-5 bar).
VENTILATORHETTE MED INTERN SIRKULASJON FILTERVERSJON
I denne versjonen passerer luften gjennom ltre med aktivt karbon for rensing og blir resirkulert i kjøkkenmiljøet.
Kontrollere at ltrene med aktivt karbon er monterte på ventilatorhetten, i motsatt fall, sett disse på som
angitt i instruksjonene
P på side 9.
Dersom ventilatorhetten forberedes i lterversjon må ikke tilbakeslagsventilen monteres: ern den dersom den
eventuelt nnes på luftuttakskoplingen til motoren (utføre prosedyren i motsatt rekkefølge i forhold det som er
beskrevet i anvisningene
D på side 5).
MONTERINGSANVISNINGER (del reservert kun for personer som er kvaliserte til å montere ventilatorhetten)
Ventilatorhetten Luce øy kan installeres i ulike kongurasjoner.
De generelle monteringsfasene gjelder for alle installasjoner; følg imidlertid der det er spesisert, fasene som svarer til ønsket
installasjon.
Fase A side 4
•Mål høyden (H) fra platetoppen til taket; nn ønsket høyde for plassering av ventilatorhetten og mål høyden (H) som angitt i Fig.
1
.
Fase
B side 4
•Fjern fra gitterenheten (T+T1) 8 skruer (V2) og lagre dem (Fig.
1
).
INSTALLASJON PÅ TAK
MED/ UTEN UNDERTAK Fase C side 5
INSTALLASJON PÅ TAK UTEN SKJØTEELEMENT H OG GITTERVERK T
Fase C1 side 5
Fase
C side 5
•La de to delene til gitterverket (T) og (T1) gli helt tidligere fastsatte høyde (H1) oppnås (Fig.
1
).
•Når høyden (H1), er innstilt, plassere 8 skruer (V2) for å feste de to delene til gitterverket (T) og (T1) sammen (Fig.
2
).
•Merk på taket 4 borepunkter (angitt også på side og 3), bore (Fig.
3
) sett inn 4 ekspansjonsplugger ø 8mm og fest gitterenhet (T+T1) til
taket med tilhørende skruer (V1) (Fig.
4
).
Med undertak, skal gitterenhet (T+T1) alltid festes til tak i murverk: hvis dette ikke er mulig, og det skulle bli nødvendig å installere ventila-
torhetten direkte på undertaket, må sistnevnte være forberedt med forsterkninger eller andre løsninger som garanterer en sikker festing av
ventilatorhetten, og som tar hensyn til de anvendte materialenes resistens og vekten til ventilatorhetten (angitt på side 2).
Monteringssettet (skruer og plugger) som leveres med ventilatorhetten kan kun brukes på murvegger: dersom det skulle være
behov for å montere hetten på en vegg av ulikt materiale, vurdere andre festesystemer der det tas hensyn til veggens resistens og ventila-
torhettens vekt (angitt på side 2).
