13
ITALIANO
Nelle cappe dotate di motore 800m3/h viene fornita in dotazione una valvola di non ritorno la cui funzione è impedire scambi d'aria con l'esterno quando la cappa
non è in funzione: per il montaggio vedi istruzioni D a pag. 5.
Quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili, il locale deve disporre di
suciente ventilazione secondo le norme vigenti.
In questa versione vanno tolti i filtri al carbone attivo; per la rimozione vedi istruzioni P a pag. 9.
Deviazione per la Germania: quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione nega-
tiva nel locale non deve superare i 4 Pa (4 x 10-5 bar).

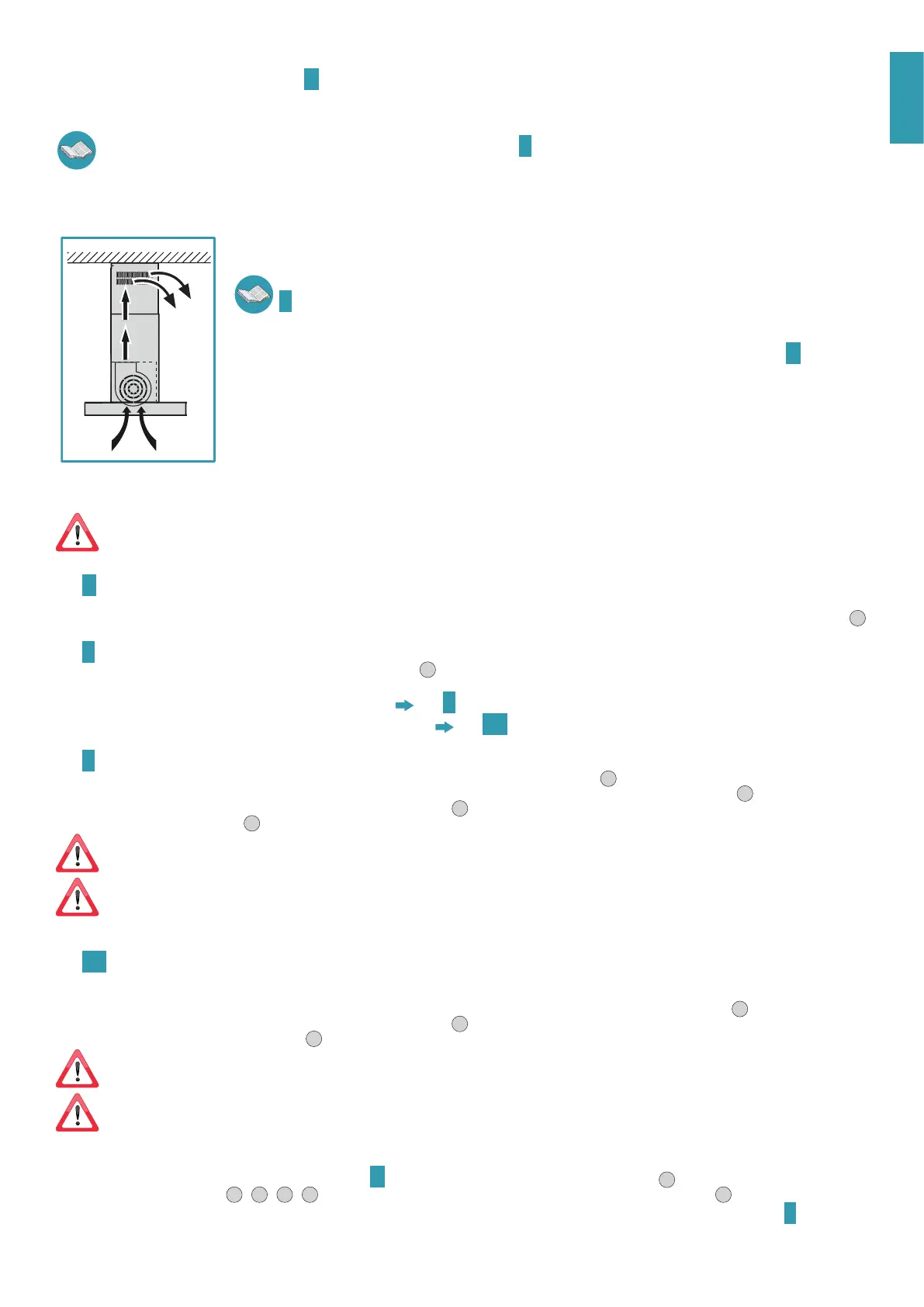

CAPPA IN VERSIONE A RICICLO INTERNO FILTRANTE
In questa versione l’aria passa attraverso i filtri al carbone attivo per essere purificata e viene riciclata nell’ambiente cucina.
Controllare che i filtri al carbone attivo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni
P a pag. 9.
Se la cappa viene predisposta in versione filtrante la valvola di non ritorno non deve essere montata: rimuoverla se eventualmente
presente sul raccordo di uscita aria del motore (effettuare l'operazione inversa a quanto descritto nelle istruzioni
D a pag. 5).
ISTRUZIONI DI MONTAGGIO (parte riservata solo a personale qualicato per il montaggio della cappa)
La cappa Luce isola ha la possibilità di essere installata in varie congurazioni.
Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specicato le fasi corrispondenti all’installazione deside-
rata.
Fase A pag. 4
• Rilevare la quota (H) dal piano cottura al soffitto; individuare l'altezza desiderata per il posizionamento della cappa e ricavare la quota (H1) come indicato in Fig.
1
.
Fase
B pag. 4
• Rimuovere dall'assieme traliccio (T+T1) le 8 viti (V2) e conservarle (Fig.
1
).
INSTALLAZIONE SU SOFFITTO
CON/
SENZA
CONTROSOFFITTO
Fase C pag. 5
INSTALLAZIONE SU SOFFITTO SENZA PROLUNGA H E TRALICCIO T Fase C1 pag. 5
Fase C pag. 5
• Far scorrere le due parti del traliccio (T) e (T1) fino ad ottenere l'altezza (H1) precedentemente stabilita (Fig.
1
).
• Una volta impostata l'altezza (H1), riposizionare le 8 viti (V2) per bloccare nuovamente le due parti del traliccio (T) e (T1) tra di loro (Fig.
2
).
• Segnare a soffitto n°4 punti di foratura (indicati anche a pag. 3), forare (Fig.
3
) inserire n° 4 tasselli ad espansione ø 8mm e fissare l'assieme traliccio (T+T1) a
soffitto con le relative viti (V1) (Fig.
4
).
Nel caso di controsoffitto, il traliccio (T+T1) va sempre fissato al soffitto in muratura: se questo non fosse possibile e si rendesse necessario installare la cappa
direttamente sul controsoffitto, quest'ultimo deve essere predisposto con rinforzi o altre soluzioni tali da garantire un sicuro fissaggio della cappa stessa
tenendo conto della resistenza dei materiali utilizzati e del peso della cappa (indicato a pag. 2).
Il kit di ssaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura: se si rendesse necessario installare la cappa su
pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).
Fase C1 pag. 5
Solo per versione ad evacuazione esterna (aspirante): nel caso l'altezza (H1) ricavata lo richieda, è possibile installare la cappa usando soltanto il traliccio (T1) e il
camino (G).
• Fissare gli elementi supporto prolunga (SP) al traliccio (T1) mediante le 8 viti autofilettanti (V4) utilizzando la foratura predisposta (Fig.
1
)
• Segnare a soffitto n°4 punti di foratura (indicati anche a pag. 3), forare (Fig.
2
) inserire n° 4 tasselli ad espansione ø 8mm e fissare gli elementi supporto pro-
lunga (SP) a soffitto con le relative viti (V1) (Fig.
3
).
Nel caso di controsoffitto, gli elementi supporto prolunga (SP) vanno sempre fissati al controsoffitto: quest'ultimo deve essere predisposto con rinforzi o
altre soluzioni tali da garantire un sicuro fissaggio della cappa stessa tenendo conto della resistenza dei materiali utilizzati e del peso della cappa (indicato a
pag. 2).
Il kit di ssaggio (viti e tasselli) fornito con la cappa è utilizzabile unicamente su pareti in muratura: se si rendesse necessario installare la cappa su
pareti di materiale diverso, valutare altri sistemi di fissaggio tenendo conto della resistenza del muro e del peso della cappa (indicato a pag. 2).
CAPPA IN VERSIONE AD EVACUAZIONE ESTERNA ASPIRANTE
• Se lo si desidera, installare la valvola di non ritorno (M)(Fase D pag. 5); rimuovere, se presente, il raccordo (ERM) (Fig.
1
), installare la valvola di non ritorno (M)
come indicato nelle figure (Fig.
2
-
3
-
4
-
5
) e rimontare successivamente il raccordo (ERM) precedentemente rimosso (Fig.
6
).
• Individuare la lunghezza ottimale del tubo flessibile (consigliato) o rigido per lo scarico dei fumi e collegarlo in maniera idonea al raccordo (Fase E pag. 5).
