29
DEUTSCH
RAUCHABZUG (dieser Abschnitt ist dem qualizierten Personal für die Montage der Abzugshaube vorbehalten)

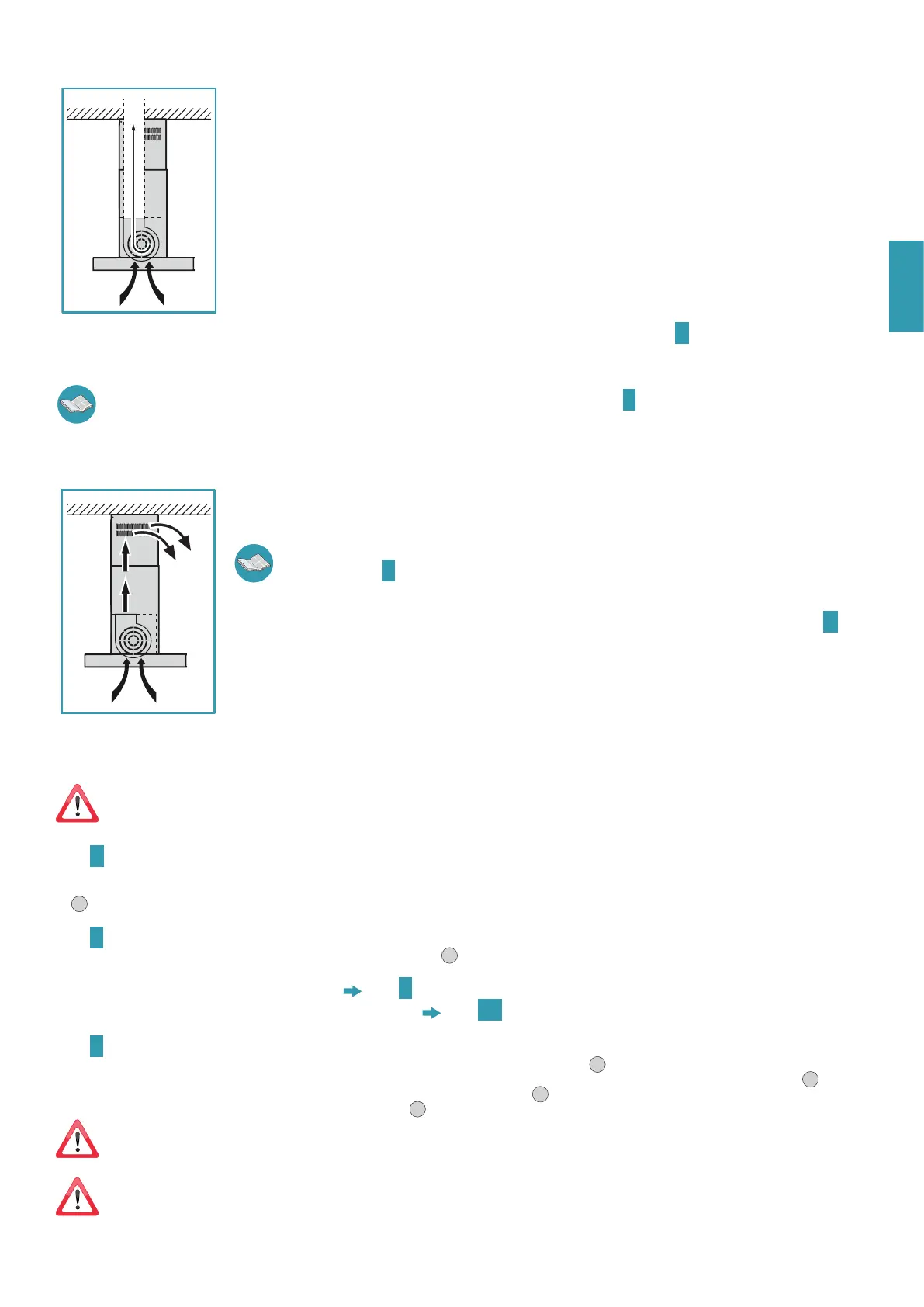

ABZUGSHAUBE IN VERSION AUSSENABLUFT ABLUFTVERSION
In dieser Ausführung werden die Dämpfe des Kochherds über ein Abzugsrohr nach außen abgeleitet.
Der an der oberen Seite der Abzugshaube hervorstehende Anschlussstutzen für den Luftabzug muss mit einem Rohr verbunden wer-
den, das den Rauch und die Dämpfe in einen externen Abzug ableitet.
Das Gerät
nicht an Rohre für den Abzug von Rauch anschließen, der durch Verbrennung entsteht (Heizkessel, Kamine, etc.) und
stets die gültigen gesetzlichen Vorschriften für den Luftauslass nach außen einhalten.
Das Rauchabzugsrohr muss:
- einen größeren Durchmesser als jener des Anschlusses der Abzugshaube aufweisen;
- in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen, um zu verhindern, dass bei Bildung von Kondenswasser
dieses in die Abzugshaube zurückfließt;
- so wenige Biegungen wie möglich aufweisen;
- so kurz wie möglich sein (lange Leitungen mit zahlreichen Biegungen könnten die Abzugsleistung der Abzugshaube verringern und
Vibrationen des Rückschlagventils verursachen).
Wenn das Rauchabzugsrohr kalte Umgebungen, wie z.B. Dachböden, durchläuft, so kann es auf Grund etwaiger Temperaturschwankun-
gen zur Bildung von Kondenswasser kommen. In diesem Fall muss die Rohrleitung isoliert werden.
Bei den mit einem Motor mit 800 m3/h ausgerüsteten Abzugshauben wird ein Rückschlagventil mitgeliefert, das dazu dient, den Luft-
austausch mit der Außenumgebung zu verhindern, wenn die Abzugshaube nicht in Betrieb ist. Bezüglich Montage siehe Anleitung
D
auf S.
5
.
Wenn die Abzugshaube für den Kochherd gleichzeitig mit anderen Geräten verwendet wird, die Gas oder ähnliche Brennstoe benutzen, muss der Raum über eine
angemessene und den geltenden Normen entsprechende Lüftung verfügen.
In dieser Ausführung müssen die Aktivkohlefilter entfernt werden. Bezüglich Demontage siehe Anleitung P auf S. 9.
Abweichungen für Deutschland: Wenn die Abzugshaube für den Kochherd gleichzeitig mit Geräten in Betrieb ist, die mit einer anderen Energie als elektrischem Strom betrieben
werden, darf der negative Druck des Raums 4 Pa nicht überschreiten (4 x 10-5 bar).
ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND
In dieser Ausführung strömt die Luft durch den Aktivkohlefilter, wo sie gereinigt und anschließend in den Küchenraum zurück-
geleitet wird.
Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube angebracht sind, andernfalls müssen sie angebracht werden,
wie in der Anleitung P auf S. 9 angeführt.
Bei der Filterausführung der Abzugshaube darf das Rückschlagventil nicht montiert werden. Sollte es dennoch auf dem An-
schlussstutzen für den Luftabzug des Motors vorhanden sein, so muss es entfernt werden (dabei den in der Anleitung D auf S.
5 angeführten Vorgang in umgekehrter Reihenfolge ausführen).
MONTAGEANLEITUNG (dieser Abschnitt ist dem qualizierten Personal für die Montage der Abzugshaube vorbehalten
Die Abzugshaube Luce Inselhaube kann in verschiedenen Kongurationen installiert werden.
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dagegen die entsprechenden Phasen der gewünschten Installation,
wo dies extra angegeben wird.
Phase A S. 4
• Die Höhe (H) vom Kochfeld zur Decke feststellen; die gewünschte Höhe für die Positionierung der Abzugshaube finden, und die Höhe (H1) gemäß Angabe in Abb.
1
feststellen.
Phase
B S. 4
• Vom Gitter (T+T1) die 8 Schrauben (V2) entfernen und aufbewahren (Abb.
1
).
DECKENINSTALLATION
MIT/
OHNE
ZWISCHENDECKE
Phase C S. 5
DECKENINSTALLATION OHNE VERLÄNGERUNG H UND GITTER T Phase C1 S. 5
Phase C S. 5
• Die beiden Gitterteile (T) und (T1) gleiten lassen, bis die (H1) vorher festgelegte Höhe erreicht wird (Abb.
1
).
• Nach Einstellung der Höhe (
H1
) die 8 Schrauben (
V2
) wieder positionieren, um die beiden Gitterteile (
T
) und (
T1
) wieder zusammen zu blockieren (Abb.
2
).
• Die 4 Bohrungspunkte (die auch auf S. 3 angegeben sind) kennzeichnen, und bohren (Abb.
3
), die 4 Spreizdübel ø 8mm einsetzen, und das Gitter (T+T1) mit
den entsprechenden Schrauben an der Decke (V1) befestigen (Abb.
4
).
Im Falle einer Zwischendecke wird das Gitter (T+T1) immer an der gemauerten Decke befestigt: Sollte dies nicht möglich sein, und die Abzugshaube muss
direkt an der Zwischendecke installiert werden, muss letztere mit Verstärkungen oder anderen Lösungen vorbereitet werden, die eine sichere Befestigung
dieser Abzugshaube versichern, wobei die Beständigkeit der verwendeten Materialien und das Gewicht der Abzugshaube berücksichtigt werden müssen
(siehe S. 2).
Das mit der Abzugshaube mitgelieferte Befestigungsset (Schrauben und Dübel) darf ausschließlich für gemauerte Wände verwendet werden:
Sollte es notwendig sein, die Abzugshaube an einer Wand aus einem anderen Material zu installieren, so müssen alternative Befestigungssysteme in Be-
tracht gezogen werden, wobei die Beständigkeit der Wand und das Gewicht der Abzugshaube (siehe S. 2) zu berücksichtigen sind.
