FRANÇAIS
ÉVACUATION DES FUMÉES (partie réservée uniquement à du personnel qualié pour le montage de la hotte)

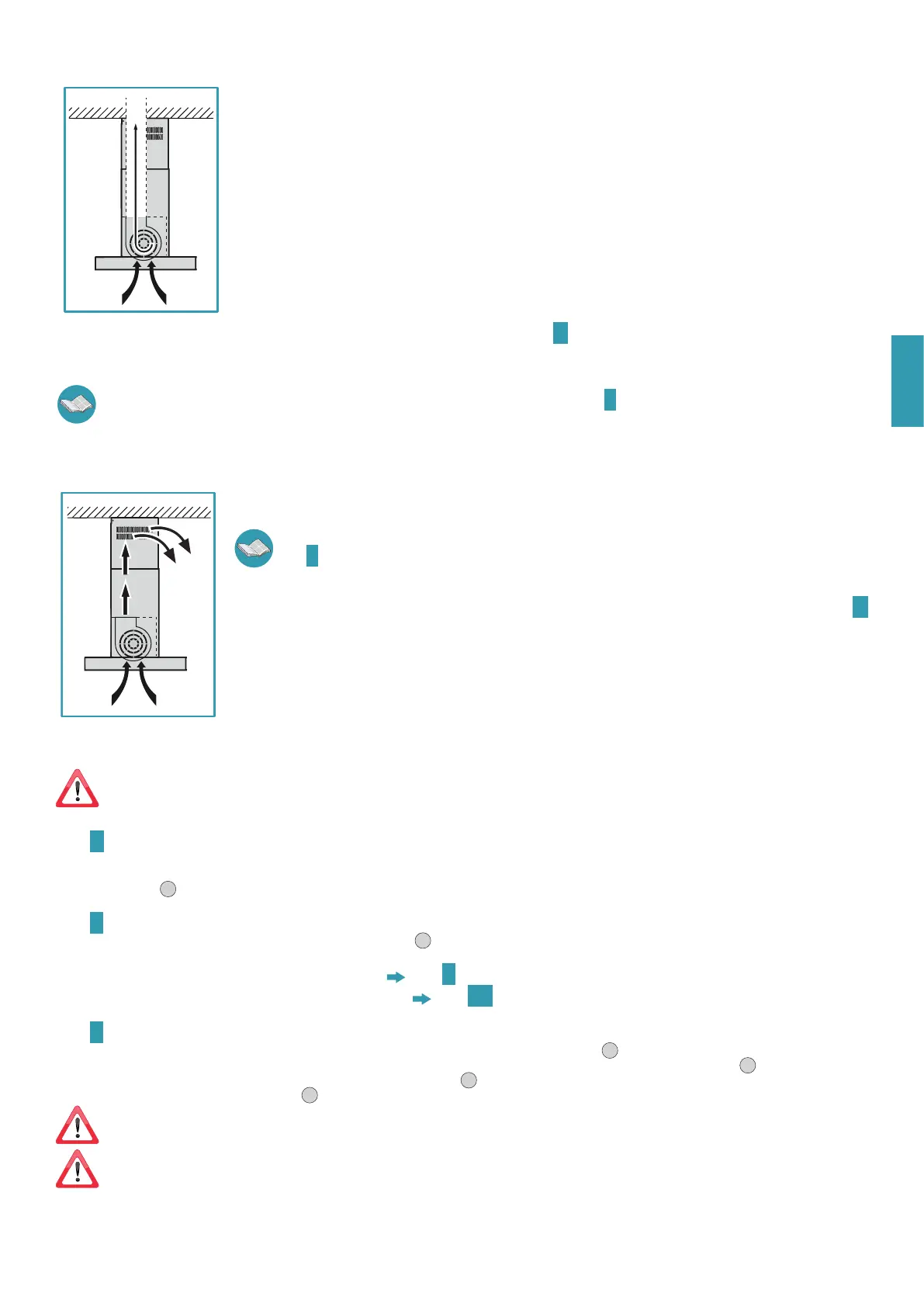

HOTTE VERSION À ÉVACUATION EXTÉRIEURE ASPIRANTE
Sur cette version, les fumées et les vapeurs de la cuisine sont envoyées vers l'extérieur à travers un tuyau d'évacuation.
Le raccord de sortie d'air qui sort sur la partie supérieure de la hotte doit être raccordé à un tuyau qui conduit les fumées et les
vapeurs vers une sortie extérieure.
Ne pas relier l'appareil à des conduits d’évacuation des fumées produites par la combustion (par ex. chaudières, chemi-
nées, etc.) et respecter obligatoirement les normes en vigueur sur l’évacuation de l'air vers l'extérieur.
Le tuyau de sortie des fumées doit avoir :
- un diamètre supérieur à celui du raccord de la hotte ;
- une légère inclinaison vers le bas (chute) dans les tronçons horizontaux pour éviter que, si de la condensation se forme, celle-ci
reflue dans la hotte ;
- le nombre minimum indispensable de coudes ;
- une longueur minimum indispensable (des conduites longues et avec différents coudes pourraient réduire la capacité d'aspira-
tion de la hotte et déclencher des vibrations de la soupape de non-retour).
Si le tuyau de sortie des fumées passe à travers des environnements froids comme des greniers etc., il est possible qu'il se forme de
l'eau de condensation à cause d'éventuels écarts de température. Dans ce cas, il est nécessaire d'isoler la tuyauterie.
Une soupape de non-retour est fournie avec les hottes dotées d’un moteur 800 m3/h, dont la fonction est d’empêcher les
échanges d'air avec l’extérieur si la hotte n'est pas en fonction : pour le montage, voir les instructions D à la page 5.
Lorsque la hotte de cuisine est utilisée simultanément avec d'autres appareils qui emploient du gaz ou d'autres combustibles, le local doit disposer d'une
ventilation susante, conformément aux normes en vigueur.
Dans cette version, les filtres au charbon actif doivent être enlevés ; pour le retrait, voir les instructions P à la page 9.
Déviation pour l'Allemagne : quand la hotte de la cuisine et des appareils alimentés avec une énergie diérente de l'énergie électrique sont en fonction simultanément, la pres-
sion négative dans la pièce ne doit pas dépasser les 4 Pa (4 x 10-5 bar).
HOTTE VERSION À RECIRCULATION INTÉRIEURE FILTRANTE
Dans cette version, l'air passe à travers les filtres de charbon actif pour être purifié et est recyclé dans l'environnement cuisine.
Contrôler que les filtres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les instruc-
tions P à la page 9.
Si la hotte est prédisposée en version filtrante, la soupape de non-retour ne doit pas être montée : l'enlever si elle est éventuelle-
ment présente sur le raccord de sortie d'air du moteur (effectuer l'opération inverse de ce qui est décrit dans les instructions D
à la page 5).
INSTRUCTIONS DE MONTAGE (partie réservée uniquement à du personnel qualié pour le montage de la hotte)
La hotte Luce isola peut être installée selon diverses congurations.
Les phases de montage génériques valent pour toutes les installations; par contre, là où il est spécié, suivre les phases correspondant à la
conguration désirée.
Phase
A page 4
• Mesurer la distance entre (H) la plaque de cuisson et le plafond ; repérer la hauteur désirée pour l'emplacement de la hotte et en déduire la cote (H1) comme
indiqué sur la Fig.
1
.
Phase
B page 4
• Séparer de l'ensemble treillis(T+T1) les 8 vis (V2) et les conserver (Fig.
1
).
INSTALLATION AU PLAFOND
AVEC/
SANS
CONTREPLAFOND
Phase C page 5
INSTALLATION AU PLAFOND SANS RALLONGE H ET TREILLIS T Phase C1 page 5
Phase C page 5
• Faire défiler les deux parties du treillis (T) et (T1) jusqu'à obtenir la hauteur (H1) précédemment définie (Fig.
1
).
• Une fois la hauteur définie (H1), repositionner les 8 vis (V2) pour bloquer à nouveau les deux parties du treillis (T) et (T1)ensembles (Fig.
2
).
• Marquer les 4 points de perçage (indiqués page 3) sur le plafond, percer (Fig.
3
) insérer n° 4 chevilles à expansion ø 8mm et fixer l'ensemble treillis (T+T1) au
plafond avec les vis correspondantes (V1) (Fig.
4
).
En présence de faux-plafond, le treillis (T+T1) doit toujours être fixé au plafond en maçonnerie : si ce n'est pas possible et s'il est nécessaire d'installer la hotte
au faux-plafond, il faut d'abord avoir soin de prédisposer celui-ci avec des renforts ou tout autre solution pour garantir une fixation sure de la hotte, en tenant
compte de la résistance des matériaux utilisés et du poids de la hotte (indiqué page 2).
Le kit de xation (vis et chevilles) fourni avec la hotte est utilisable uniquement sur des murs en maçonnerie : s'il faut installer la hotte sur des murs
de matériau différent, évaluer d’autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2).
