FALMEC QUASAR User Manual

6
H
518 mm
X
X = min.
570 mm
X = min.
520 mm
Ø 8 mm
B
C
x4
V1 (x4)
518 mm
1
2
A
2
Connettore comandi
Panel control connector
V7
(x6)
Cavo alimentazione
Power cable
4
5
7
8
3
1
6
IT - Riposizionamento motore
EN - Motor repositioning
DE - Neupositionierung Motor
FR - Repositionnement du moteur
ES - Reubicación del motor
RU - Перепозиционирование двигателя
PL - Zmiana położenia silnika
NL - Hernieuwde plaatsing van de motor
PT - Reposicionamento do motor
DK - Genpositionering af motor
SE - Ompositionering motor
FI - Moottorin uudelleensijoitus
NO - Gjenplassering av motor
5
6

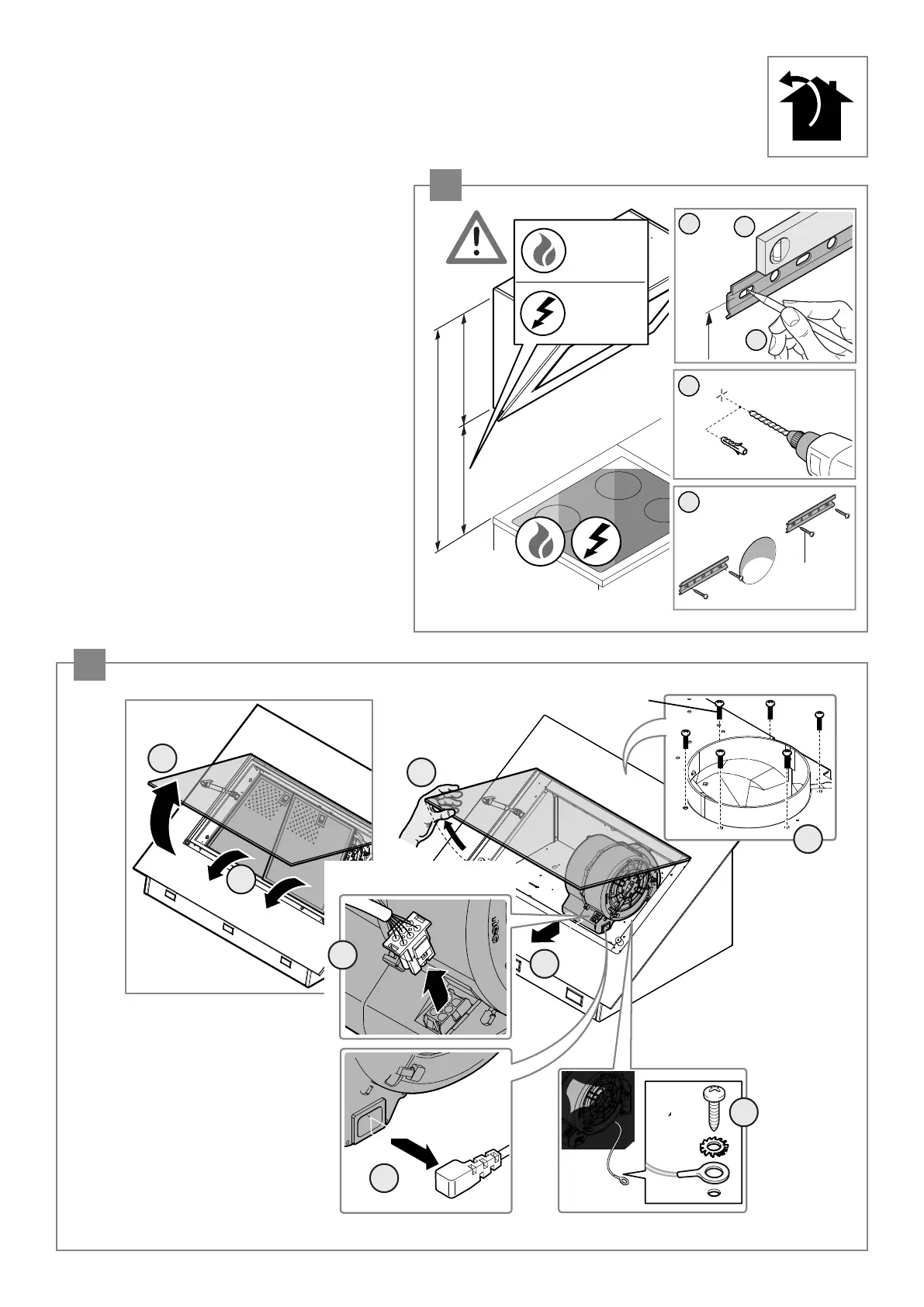

IT - Installazione con uscita posteriore:
Misure per l’installazione (5). Riposizionamento motore (6).
EN - Installation with rear outlet:
Measurements for installation (5). Motor repositioning (6).
DE - Installation mit abzug auf der Rückseite:
Maßangaben für die Installation (5).
Neupositionierung Motor (6).
FR - Installation avec une sortie arrière:
Mesures pour l'installation (5).
Repositionnement du moteur (6).
ES - Instalación con salida posterior:
Medidas para la instalación (5). Reubicación del motor (6).
RU -    :   
(5).   (6).
PL - Instalacji z tylnym wylotem:
Środki montażowe (5). Zmiana położenia silnika (6).
NL - Installatie met uitgang op de achterkant: Maten voor de in-
stallatie (5). Hernieuwde plaatsing van de motor (6).
PT - Instalação com saída posterior:
Medidas para a instalação (5).
Reposicionamento do motor (6).
DK - Installation med bagudvendt aftræk:
Mål for installation (5). Genpositionering af motor (6).
SE - Installation med bakre uttag:
Installationsåtgärder (5). Ompositionering motor (6).
FI - Takapoistumistien asentamiseksi:
Mitat asennusta varten (5). Moottorin uudelleensijoitus (6).
NO - Installasjon med bakre utgang:
Installasjonsmål (5). Gjenplassering av motor (6).

FALMEC QUASAR Specifications

General

Pressure (Pa)	450
Number of speeds	4
Type of extraction	-
Noise level (low speed)	48 dB
Maximum extraction power	800 m³/h
Noise level (boost mode)	69 dB
Noise level (high speed)	60 dB
Minimum distance from electric hob	520 mm
Type	Wall-mounted
Control type	Touch
Product color	Black
Motor included	Yes
Built-in display	No
Exhaust location	Top
Housing material	Glass, Stainless steel
Exhaust connection diameter	150 mm
Bulb type	LED
Bulb power	1.2 W
Number of bulbs	3 bulb(s)
Grease filter type	Charcoal
Motor power	250 W

Weight and Dimensions

Depth	462 mm
Width	900 mm
Height	608 mm
Weight	33000 g
