30
PODŁĄCZENIE ELEKTRYCZNE
(część zastrzeżona wyłącznie dla wykwalikowanych pracowników)
Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządze-
nie od sieci elektrycznej.
Upewnić się, że nie istnieje ryzyko odłączenia lub przecięcia przewodów
elektrycznych wewnątrz okapu:
w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalikowanego personelu, aby podłączył kable elektryczne.
Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.
Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:


techniczne wewnątrz okapu);
-
mi 70°C;

przepisami;
-
pu.
W przypadku:
-
lizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do
uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być
podłączona do odpowiedniego gniazda bezpieczeństwa.
-
rządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków,
która umożliwia całkowite odłączenie w warunkach nadnapięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgod-
nie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-
sad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ WYCIĄGOWY
W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spu-
stową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomo-
cą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:


skroplin do silnika.


zasysania okapu.
Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizolować.
W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wydajności
800m
3
/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujem-
ne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).
OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY
W tej wersji powietrze przepływa przez ltry z węglem aktywnym w celu
oczyszczenia i ponownego wprowadzenia do środowiska.
Należy sprawdzić, czy ltry na węgiel aktywny umieszczone są na oka-
pie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w
instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go,
jeśli występuje na złączu wylotowym powietrza z silnika.
INSTRUKCJA MONTAŻU
część zastrzeżona wyłącznie dla personelu wykwalikowanego
Okap może być instalowany w różnych konguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów insta-
lacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie
należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby prze-
transportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy
zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić automatyczne wyłą-
czenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie od częstotli-
wości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział „KONSERWACJA.

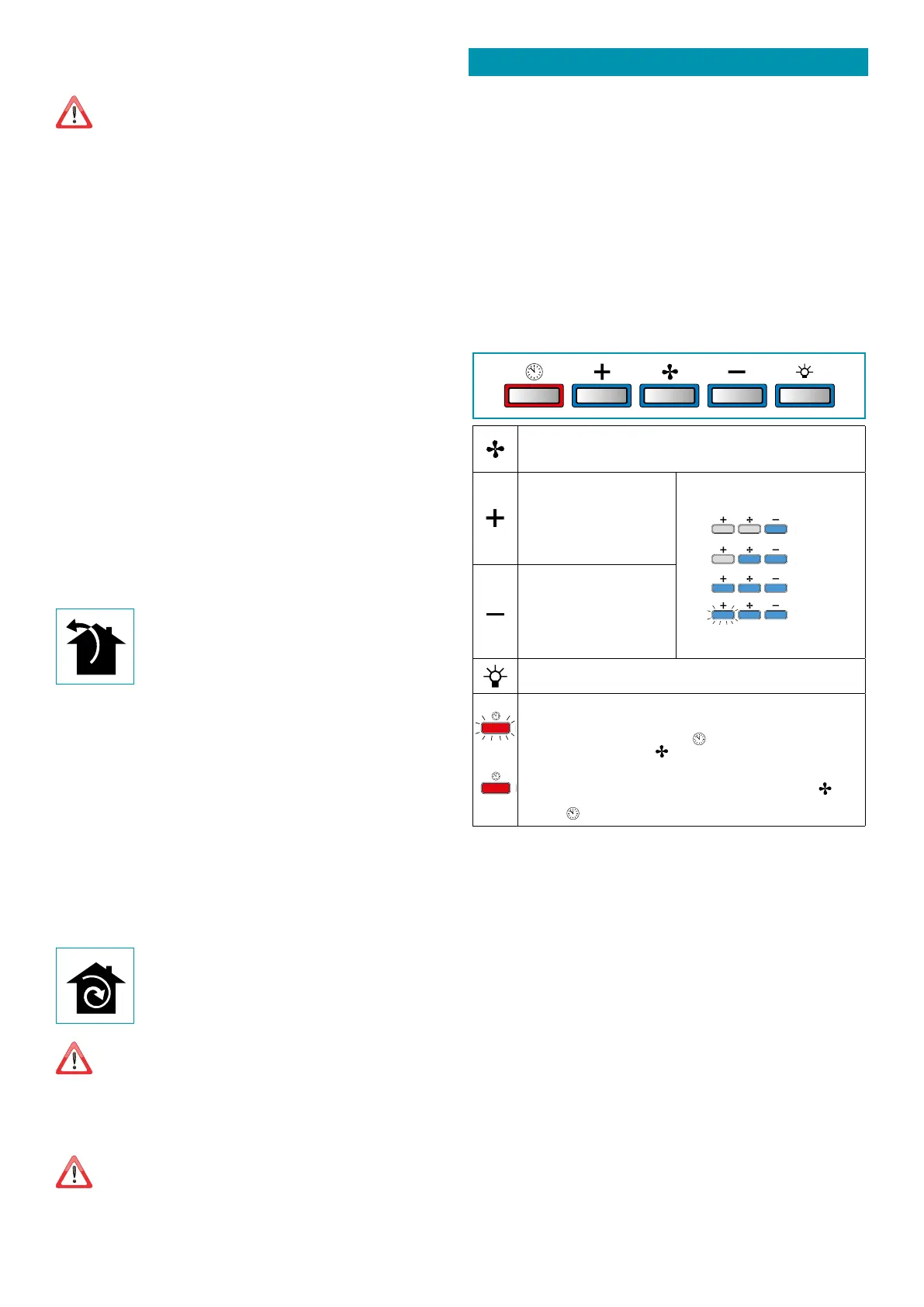

ZESTAW PRZYCISKÓW ELEKTRONICZNYCH
Silnik ON/OFF
Przy uruchomieniu urządzenie pracuje z prędkością zapamiętaną w chwili
wyłączenia.
Zwiększenie prędkości od 1
do 4
Prędkość 4 jest aktywna tylko
przez kilka minut, po czym uru-
chomiona zostaje prędkość 3.
Prędkości sygnalizowane są przez kon-
trolki LED znajdujące się na przyciskach:
Prędkość 1
Prędkość 2
Prędkość 3
Prędkość 4
(LED „+” miga)
Zmniejszenie prędkości od 4
do 1
Włączenie/wyłączenie światła
TIMER (czerwona kontrolka LED miga)
Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka LED), jeśli:
- ponownie wciśnie się przycisk TIMER (
),
- wciśnie się przycisk ON/OFF (
).
ALARM FILTRÓW
(
Czerwona dioda LED zapalona światłem ciągłym przy wyłączonym ( )
)
Konserwacja ltrów przeciwtłuszczowych po około 30 godzinach użytkowania.
Naciskać ( ) przez 3 sekundy, aby wyzerować licznik.
