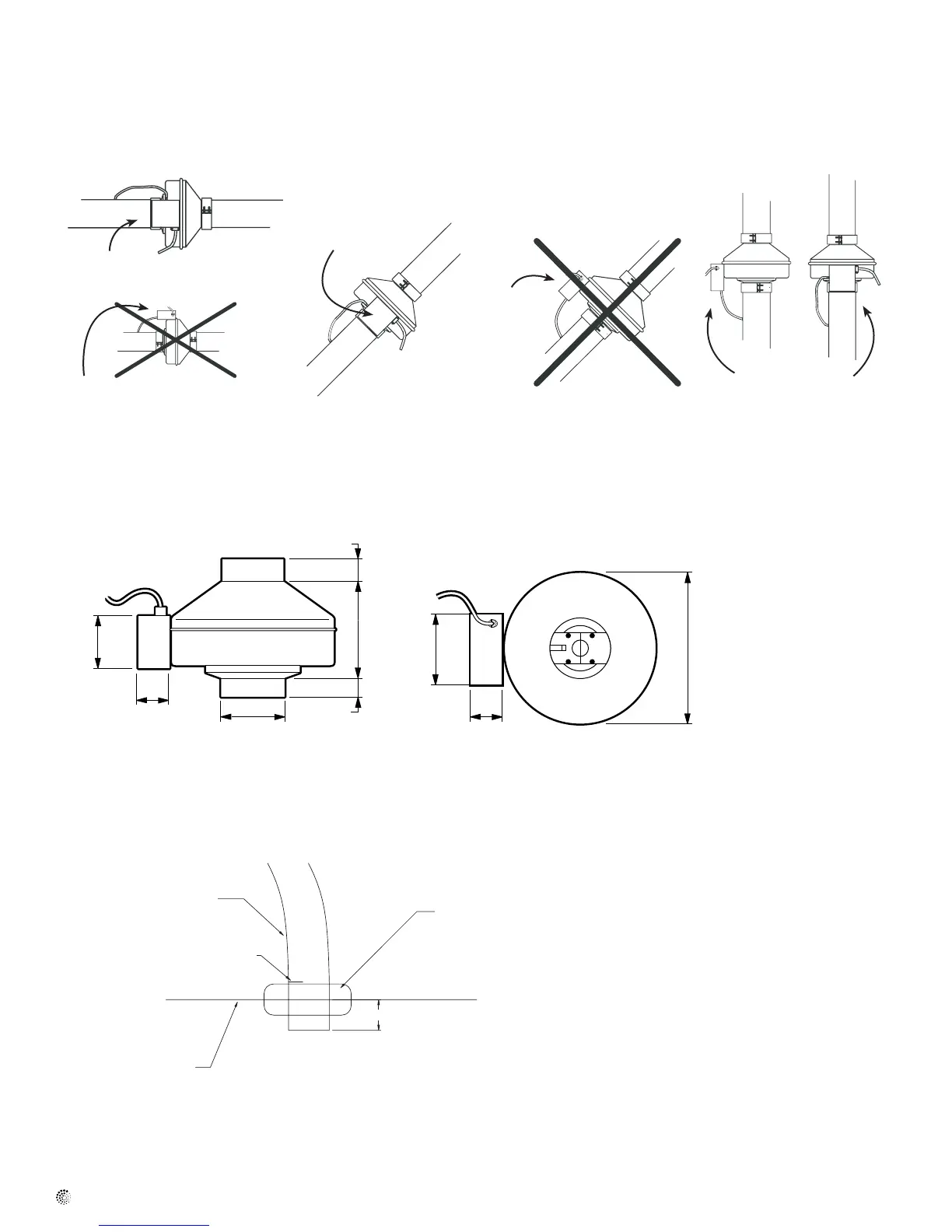

Étape 5. Installation de la rondelle et du tuyau
Ne pas brancher le tuyau de façon à permettre
l’accumulation de condensation dans celui-ci.
Premièrement, faite un trou de 3/8 po à 7/16 po
dans la paroi du conduit. Insérez soigneusement la
rondelle dans le trou. (Le forage d’un conduit en
métal peut causer des ébarbures. Veillez à ne pas
être coupé ou piqué par les ébarbures ou le conduit.)
Ensuite, forcez un bout du tuyau sur le raccord sur le
contrôle. Faites une marque sur une distance de 1/2
po de l’autre bout du tuyau. Faites glisser cette
extrémité du tuyau à travers le centre de la rondelle
à la marque, tel qu’illustré.
1/4" Max.
Duct Wall
Grommet
Tubing
1/2" Mark on Tubing
Positionnement
adéquat à toutes les
position
Positionnement
incorrect du
contrôle
Positionnement incorrect du
contrôle
Positionnement adéquat du contrôle
Positionnement adéquat du détecteur de pression - Diaphragme positionné verticalement
Conduit vertical
Conduit à angle
Conduit horizontal
Positionnement du détecteur de pression
Tuyau
1/2po Marquage
sur le tuyau
Rondelle
Mur du conduit
1/4po Max.
Positionnement
adéquat du
contrôle
1
1
2
2
1
1
2
9
3
/
4
9
3
/
4
3
3
/
4
2
3
3
3
/
4
6
15
/
16
6
15
/
16
3
7
/
8
3
7
/
8
3
7
/
8
3
7
/
8
Dimensions
Toutes les dimensions sont en pouces.
