CapitoloCapitolo
22
UBRE
Date 04-2016 Revisione - 08
5
USO DELLA MACCHINA
5.13 MONTAGGIO TESTE SUPPLEMENTARI
A seconda delle Vostre esigenze la dotazione pneumatica di serie rende possibile il montaggio di massimo
5 teste per la messa in posa di rivetti a strappo (oltre le 5 teste utilizzare il gruppo pneumatico supplementare
cod. 72B00011 e relative indicazioni di installazione).
Il loro azionamento, a prescindere dal numero delle teste, avviene con un unico comando a pedale.
L’interasse di lavoro minimo possibile è di 40 mm.

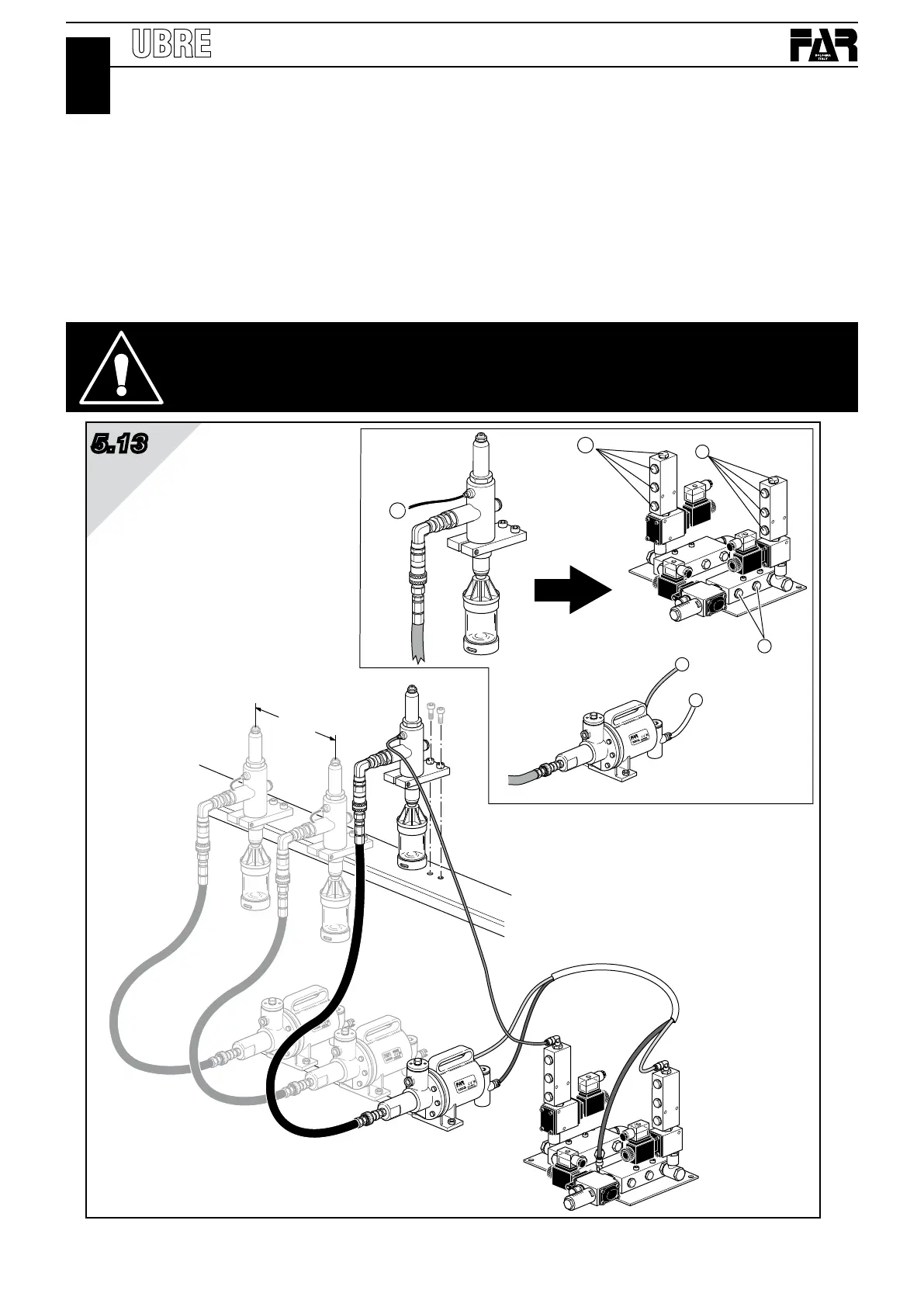

Per il collegamento all’impianto pneumatico delle teste supplementari attenersi al disegno sottostante ed allo schema pneumatico,
eliminando nei ripartitori i tappi e sostituendoli con i raccordi specifici per i collegamenti del caso.
ATTENZIONE!!! EFFETTUARE LE SUDDETTE OPERAZIONI CON MACCHINA NON ALIMENTATA!
PRIMA DI SCOLLEGARE IL TUBO DELL’ARIA COMPRESSA DALLA MACCHINA ACCERTARSI
CHE QUEST’ULTIMO NON SIA IN PRESSIONE.
1
1
2
3
2
3
min.
40 mm
UBRE
UBRE
5.13
