FAR KJ28 - Schema Elettrico

38
UBRE
Date 04-2016 Revisione - 08

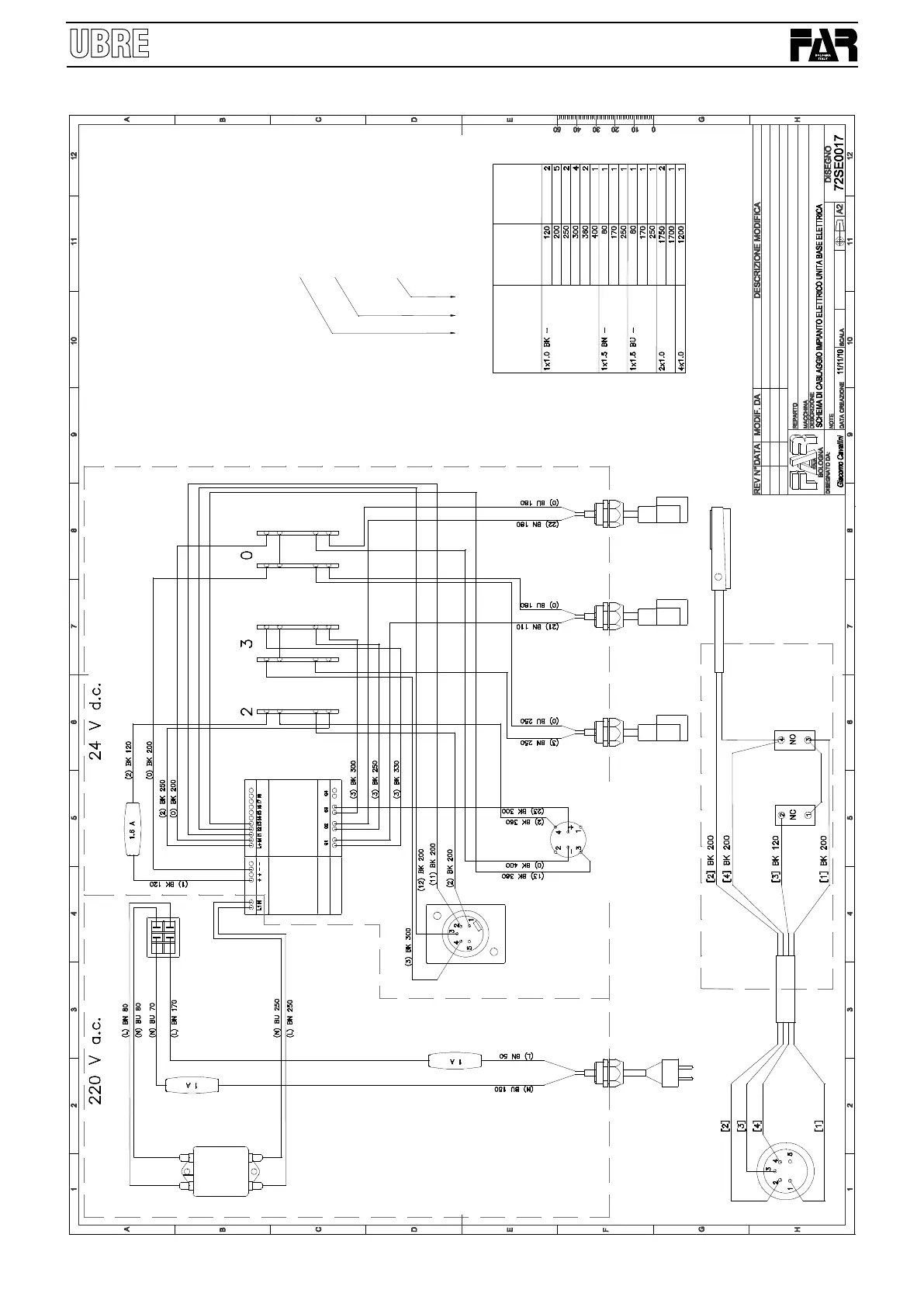

SCHEMA ELETTRICO • ELECTRICAL DIAGRAM • SCHÉMA ÉLECTRIQUE
PULSANTE RESET RESET PUSH-BUTTON BOUTON RESET
CONNETTORE MASCHIO MALE CONNECTOR CONNECTEUR MÂLE
PEDALE START START FOOT-CONTROL PÉDALE START
NERO BLACK NOIR
MARRONE
BROWN
BRUN
BLU BLUE BLEU
NUMERO DEL CAVO CABLE NUMBER N° DU CABLE
LUNGHEZZA DEL CAVO
CABLE LENGTH
LONGUEUR DU CABLE
( 3 ) BK 250
COLORE DEL CAVO
CABLE COLOUR
COULEUR DU CABLE
BK: NERO / BLACK / NOIR
BN: MARRONE / BROWN / BRUN
BU: BLU / BLUE / BLEU
LUNGHEZZA LENGTH LONGUEUR
TIPOLOGIA CAVO CABLE TYPE TYPE DE CABLE
QUANTITA QUANTITY QUANTITÉ
SVITAMENTO MANUALE
MANUAL UNSCREWING
DEVISSAGE MANUEL
EV 0
EV 2
EV 1
FUSIBILE
FUSE
FUSIBLE
FUSIBILE
FUSE
FUSIBLE
FUNGO EMERGENZA
EMERGENCY PUSH BUTTON
(BOUTON D'URGENCE)
SCAME
FILTRO FILTER FILTRE
CONNETTORE FEMMINA FEMALE CONNECTOR CONNECTEUR FEMELLE
FUSIBILE FUSE FUSIBLE
