DESCRIZIONE E CAMPO DI APPLICAZIONE DELLA MACCHINA

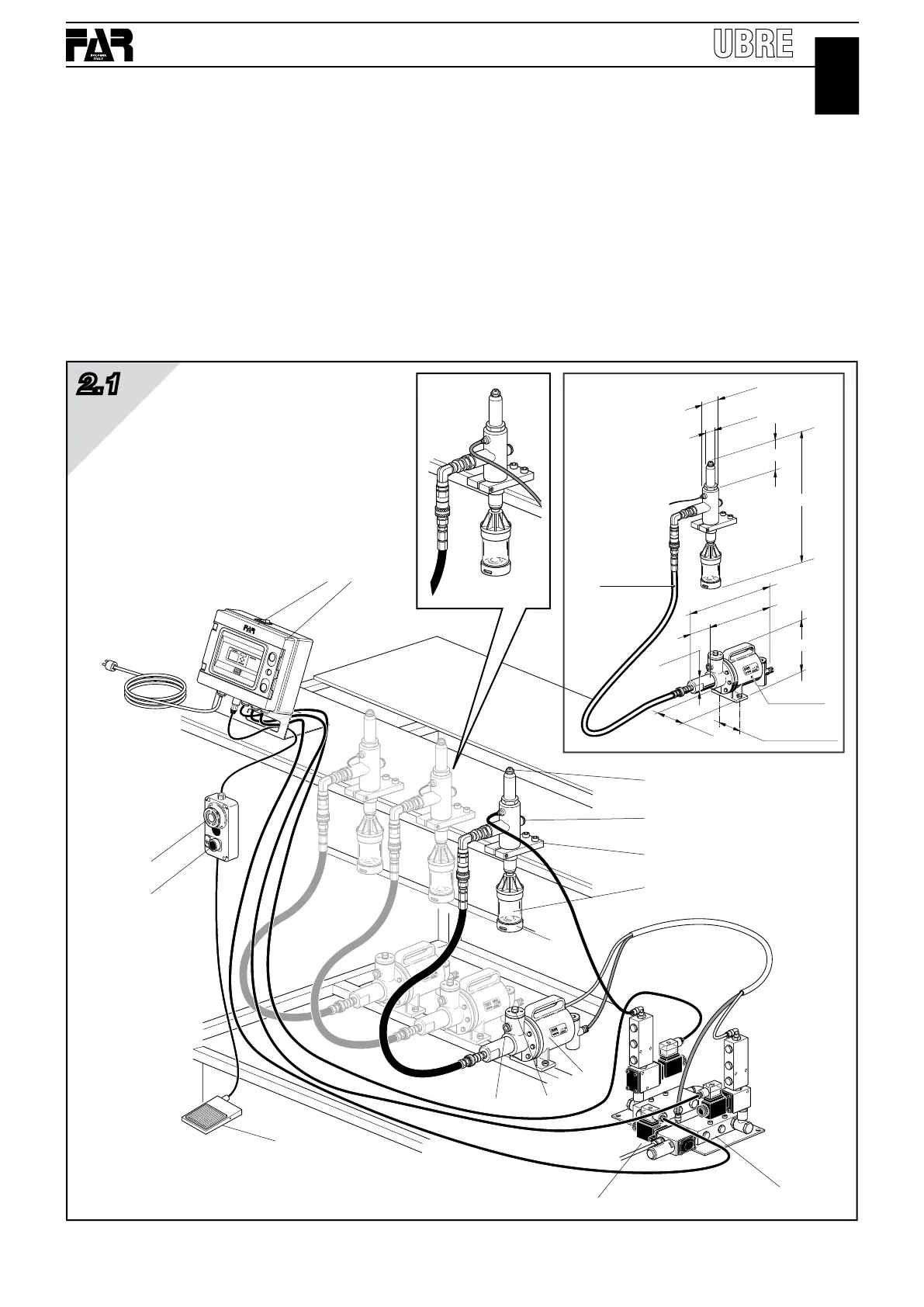

2.1 PARTI PRINCIPALI
A) ........ Ugello
B) ........ Tappo di servizio
C) ........ Staffa di fissaggio
D) ........ Contenitore chiodi
E) ........ Pedale di comando
F) ........ Allacciamento aria compressa
G) ........ Tappo carico olio
H) ........ Segnalatore livello olio
L) ........ Impianto pneumatico
M) ....... Pulsante di emergenza
N) ........ Centralina elettronica (LOGO)
O) ........ Cavo alimentazione rete elettrica
P) ........ Interruttore generale (on/off)
Q) ........ Booster
R) ........ Testa di rivettatura
S) ........ Pulsante aspirazione chiodo
B
A
C
G
M
P
L
H
F
E
N
D
Ø 22,5
Ø 32
314
228
86
L. 1800 mm
CIL. ø 100
interasse fori
120
105
Ø 42
174
55
323
323
UBRE
Q
R
S
2.1
