8
8 GbD-'02

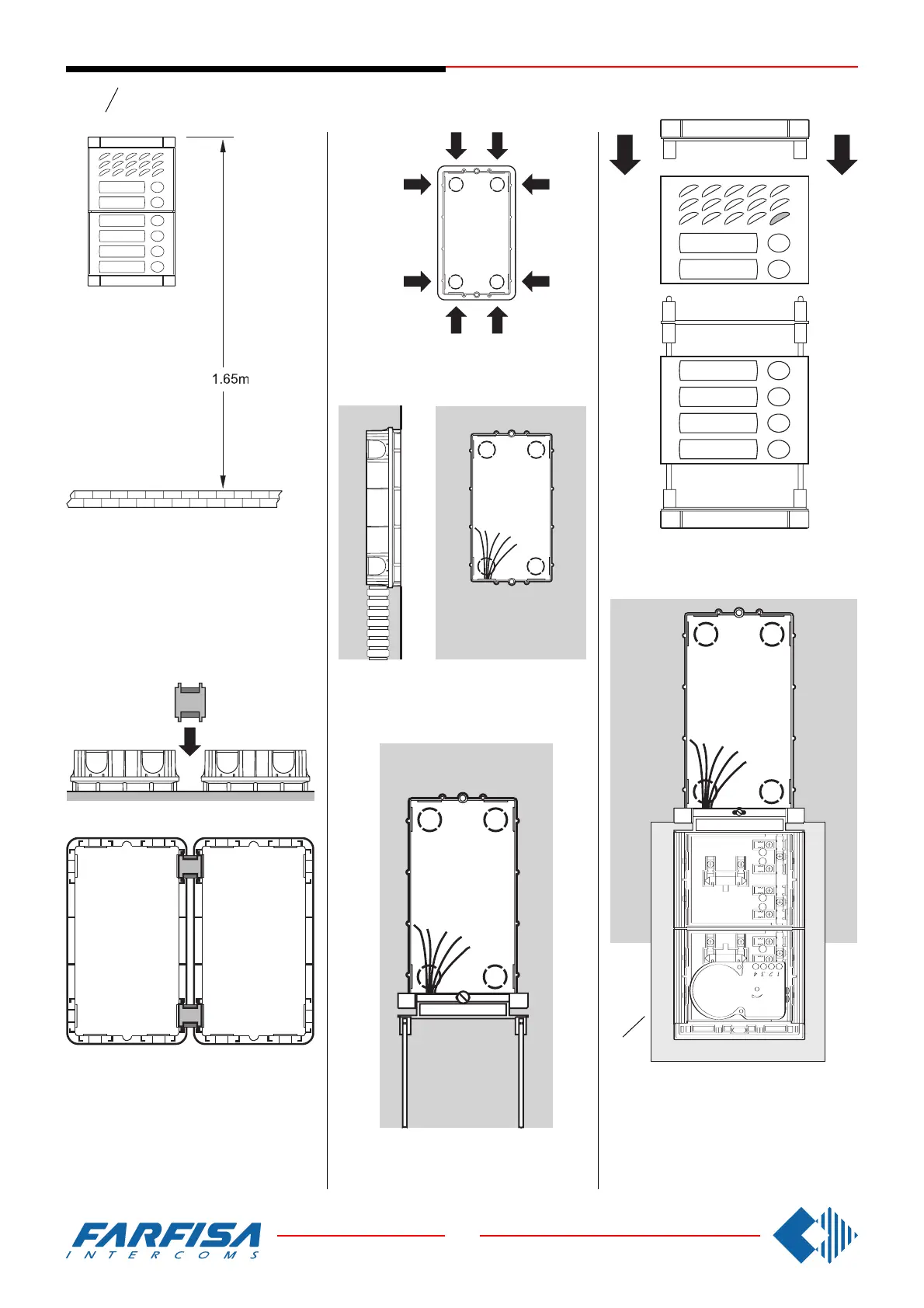

Flush mounting and cables placing.
Unterputzeinbau und Kabelzufuhr.
Recommended height of panel installation.
Empfohlene Einbauhöhe
.
(a)
PUSH-BUTTON PANELS /
TÜRSTATIONEN
Series
Serie
Mody
Openings for cables.
Positionen der Kabeldurchführungen.
Mounting of button module.
Installation der Module.
Insertion of cable bush between back boxes.
The cable bushes must be inserted before
brickwork.
Einbau der Verbindungselemente mit Kabel-
durchführung zwischen den Unterputz-
gehäusen. Die Verbindungselemente müssen
vor den Einbau installiert werden.
Mounting the frame bottom.
Untere Befestigung des Modulträgerrahmens.
Lower fixing of the module frame on back box.
It is advised to insert a protection (a) between
panel and wall while mounting.
Während der Verkabelung der Module ist der
Einsatz eines Schutzes (a) zwischen Modulen
und Mauer empfohlen.
