30
8 GbD-02
INTERCOMS WITH PRIVATE CONVERSATION MOD-
ULE CONNECTED TO A DOOR STATION.
Si 100/SM
MEHRFAMILIENHAUS SPRECHANLAGE MIT EINER
TÜRSTATION UND MITHÖRSPERRE.
Ref.diagram Q.ty Article Description
Schaltplan Bez.Menge Art.Nr.
CT ... PT510 * Intercom with 1 push-button
SM ... SM50 Private conversation module
AL 1 PRS235 Power supply
SE 1 ** Electric door lock (12VAC-1A)
PA 1 ** Door release push-button (optional)
Beschreibung
Haustelefon Serie Project
Mithörsperrmodul
Netzteil
Elektrischer Türöffner (12Vac-1A)
Türöffnungstaste (Zusatztaste)
Türstation
Serie Mody (siehe Seiten 10,11, 12 und 13 für die Zusam-
mensetzung)
Unterputzgehäuse
Türsprechmodul
Ruftastenmodul
Leermodul - Hausnummermodul
Wetterschutzrahmen
Aufputzgehäuse
Türfreisprecheinrichtung
Serie ErreP/R (siehe Seite 15 für die Zusammensetzung)
Türstation
Klingelplatte
Aufputzgehäuse
Türfreisprecheinrichtung
Serie TM (siehe Seite 14 für die Zusammensetzung)
Türstation
Aufputzgehäuse
Türfreisprecheinrichtung
... abhängig von der Anzahl der Teilnehmer.
* es können auch Haustelefone der Serie Project einge-
setzt werden.
** diese Teile werden vom Hersteller nicht geliefert.
*** Die Aufputzgehäuse werden anstelle der Unterputz-
gehäuse eingesetzt und haben auch ein Wasser-
schutzdach.
Funktionsbeschrelbung: Siehe Seite 20.
Door station
Series Mody (for right item set see on page 10, 11, 12 and 13)
1 row 2 row
Einzeltasten Doppeltasten
MD ... MD71-72-73-74 MD71-72-73-74 Module frames with back box
1 MD10-11-12 MD10-122-124 Modules for electric door speaker
... MD21÷24 MD222÷228 Button modules
MD20-50 MD20-50 Blank and info modules
1 MD81÷812 MD81÷812 Hood covers
1 MD91÷912*** MD91÷912*** Rain shelters with module frames
PE 1 MD30 MD30 Electric door speaker
Series ErreP/R (see page 15)
MD 1 RP... Push-button panels
... R... Push-button panels
1 290R2÷38 Rain shelters
PE 1 337-C Electric door speaker
Series TM (see page 14)
MD 1 T1M1÷T4M60 Push-button panels
1 290/101÷460 Rain shelters
PE 1 337-C Electric door speaker
... Refers to number of users.
* Besides the mentioned model all the intercoms from the Project series
can be installed.
** Articles not supplied by ACI Farfisa.
*** Rain shelters are used instead of back boxes and hood covers.
Working instructions: see page 19.

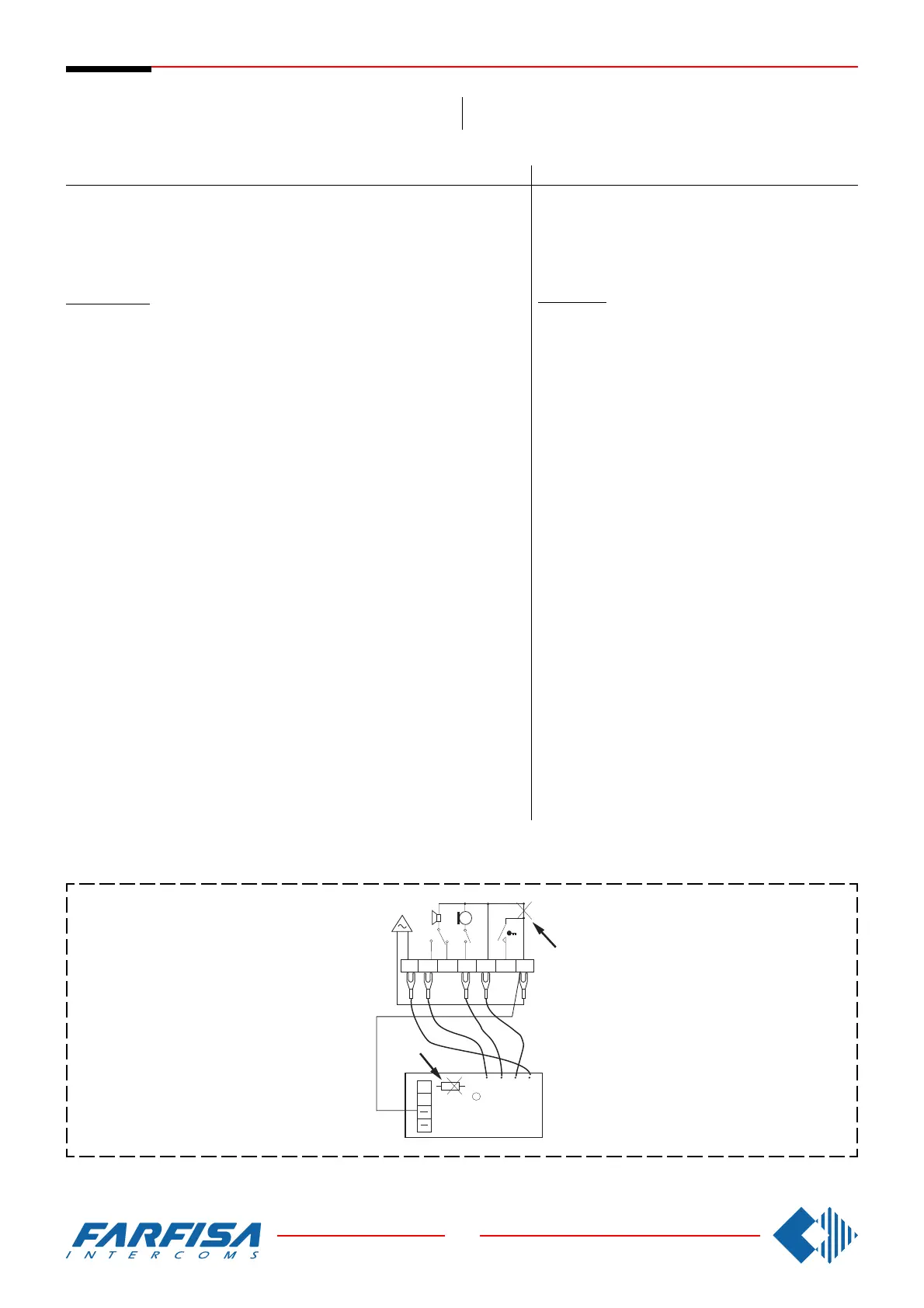

Intercoms Project series
In each intercom it is necessary:
- to cut the jumper (W1) that links the terminals 3 and
7;
- to move the connection of the buzzer from terminal
3 to 7;
- to activate the connection between terminal 7 of the
intercom and the - (minus) of the private conversation
module.
In all private conversation modules cut the resist-
ance R1.
Haustelefone Serie Project
In jedem Haustelefon muß man:
- die Drahtbrücke (W1) unterbrechen, um die An-
schlußklemmen 3 und 7 zu trennen;
- die Drahtbrücke des Summers von der Anschluß-
klemme 3 auf 7 versetzen;
- die Verbindung zwischen Anschlußklemme 7 des
Haustelefons und der Anschlußklemme - (minus)
des Mithörsperrmoduls einsetzen.
In allen Mithörsperrmodulen den Wiederstand R1
trennen.
62 91357
2136
C
B
SM 50
R1
10K
W1
