Die Tastatur ermöglicht die Aktivierung von 2
Relais durch Eingabe der programmierten
Codes.
Technische Daten
Stromversorgung 12Vac/dc ±10%
Stromverbrauch 0.02A
Max. Stromverbrauch 0.1A
Max. ....Spannung 12Vac - 2A
Anzahl Code für Relais 1 12 (+ codefreie
Aktivierung)
Anzahl Code für Relais 2 12 (+ codefreie
Aktivierung)
Schließungszeit 1 bis 99 Sekunden
(oder Ein/Aus Betrieb Relais)
Betriebstemperatur 0° bis +40°C
Max. Luftfeuchtigkeit 85% RH
Grad Schutz IP45
Anschlußklemmen
N/C Kontakt Relais 2
2 N/O Kontakt Relais 2
Eingang Relais 2
N/C Kontakt Relais 1
1 N/O Kontakt Relais 1
Eingang Relais 1
Masse oder Eingang Wechselstrom
Eingang plus Spannung oder Wechselstrom
P2 Befähigung des Relais 2; wenn verbunden mo-
mentan genehmigt es für die Aktivierung zu
Masse programmierte Zeit
P1 Befähigung des Relais 1; wenn verbunden mo-
mentan genehmigt es für die Aktivierung zu
Masse programmierte Zeit

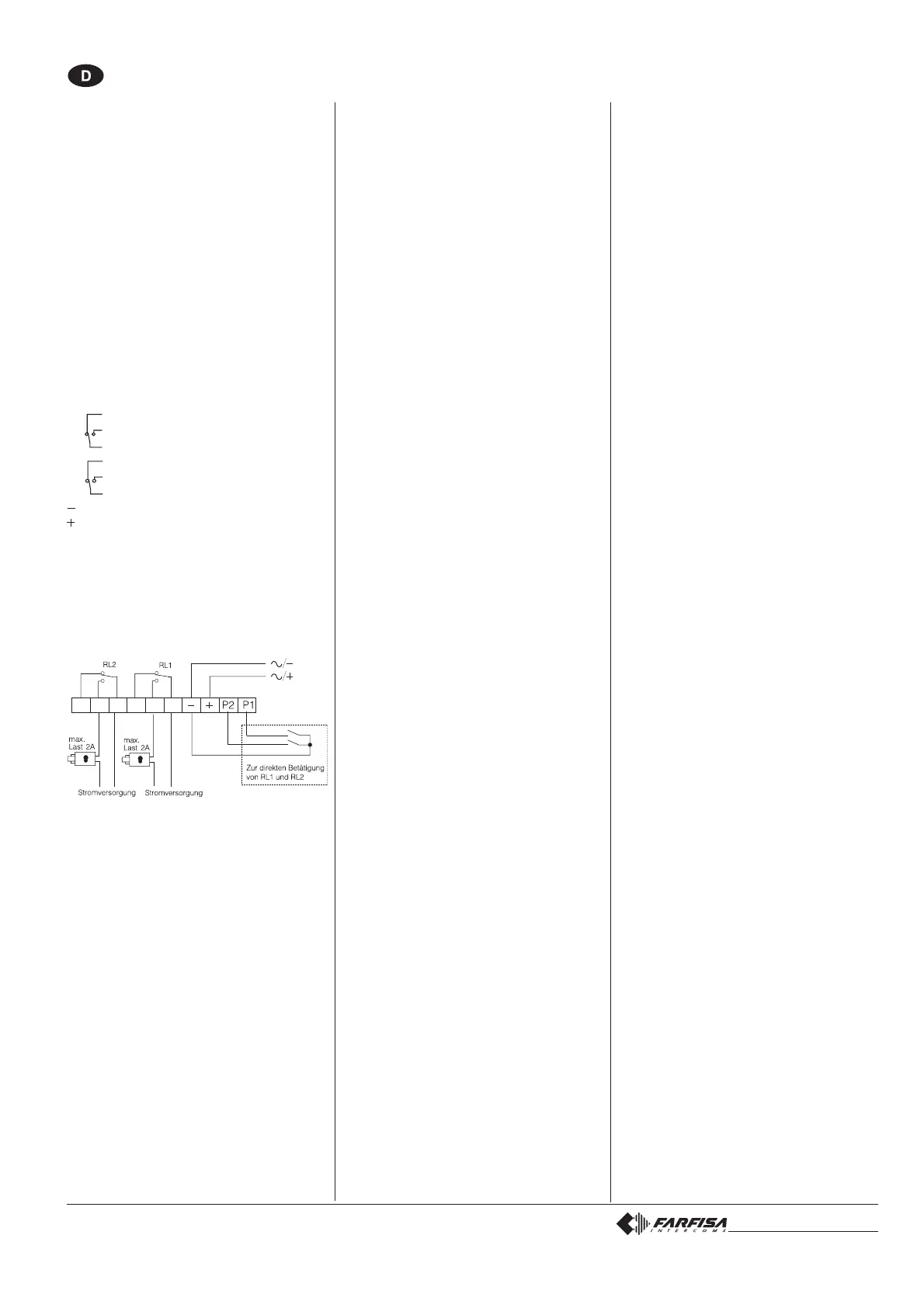

SCHALTPLAN
PROGRAMMIERUNG
Basisprogrammierung
Der Artikel wird mit folgenden werkseitig pro-
grammierten Codes geliefert:
Zugangscode für die Programmierung: 11
1. Aktivierungscode f. Relais 1: 12345678
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 1: 01(1 Sek.)
Betriebsmodus Relais 1: 00 (monostabil)
1. Aktivierungscode Relais 2: 90
vom 2. bis 12 Code Relais 1: keiner
Code f.Aktivierungszeit Relais 2: 01(1 Sek.)
Betriebsmodus Relais 2: 00 (monostabil)
Alle Codes können nach Belieben vom Benut-
zer geändert werden.
CODESCHLÖSS FÜR DIE ZUTRITTSKONTROLLE
Bei der Programmierung einzugebende
Funktionsweisen und Codes
Monostabil 00
Bistabil 01
Monostabil u. Direktaktivierung d.Taste A 02
Bistabil und Direktaktivierung d.Taste A 03
Änderung der Programmiercodes
Zur Änderung der Programmierungscodes ist
wie folgt vorzugehen:
- aktueller Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 00 eintippen
- Taste A drücken. Rote LED bleibt eingeschal-
tet.
- besteht den neuen Kode von Programmie-
rung aus 1 zu 8 Ziffern bestehend aus (von 0
bis 99999999)
- Taste A drücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
Änderung der Aktivierungscodes für Relais
1
Zur Änderung der Aktivierungscodes für Relais
Nr.1 ist wie folgt vorzugehen:
- Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 01 eintippen (Kode von Identifizie-
rung des Relais 1)
- Taste A drücken. Rote LED bleibt eingeschal-
tet
- Nummer mit 1 bis 8 Ziffern eingeben, um 1.
Code zu programmieren (von 0 bis 99999999)
- Taste A drücken
- Nummer mit 1 bis 8 Ziffern eingeben, um 2.
Code zu programmieren (von 0 bis 99999999)
- Taste A drücken
- Nummer mit 1 bis 8 Ziffern eingeben, um 3.
Code zu programmieren (von 0 bis 99999999)
- Taste A drücken
- Operationen für alle notwendigen Codes wie-
derholen (max.12). Falls keine weiteren Co-
des eingegeben werden sollen, ist wiederholt
die Taste A zu drücken, bis die rote LED zu
blinken beginnt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
Änderung der Aktivierungscodes für Relais
2
Zur Änderung der Aktivierungscodes für Relais
Nr. 2 ist das oben beschriebene Verfahren zu
wiederholen, wobei allerdings ein anderer
Identifizierungscode für das Relais einzugeben
ist (anstelle der Nummer 01 ist 02 einzugeben).
Änderung nur eines Relais-Aktivierungs-
codes
Wenn nur ein einzelner Aktivierungscode des
Relais geändert werden soll, ohne auch die
übrigen Codes auszutauschen, ist wie folgt vor-
zugehen:
- Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 01 oder 02 eingeben (je nachdem,
ob Relais 1 oder 2 angesprochen werden soll)
- Taste A drücken. Rote LED bleibt eingeschal-
tet
- mehrmals Taste A drücken, bis die zu än-
dernde Nummer erreicht ist
Deutsch
- Nummer mit 1 bis 8 Ziffern eingeben (von 0 bis
99999999)
- mehrmals Taste A drücken, bis rote LED zu
blinken beginnt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
Beispiel
Wenn nur der siebte Code des Relais 2 geän-
dert werden soll, ist wie folgt vorzugehen:
- Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 02 eintippen
- Taste A drücken. Rote LED bleibt eingeschal-
tet
- 6-mal Taste A drücken
- Nummer mit 1 bis 8 Ziffern eingeben
- 6-mal Taste A drücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
Löschen eines Relais-Aktivierungscodes
Wenn nur ein einzelner Aktivierungscode des
Relais gelöscht werden soll, ohne auch die übri-
gen Codes zu ändern, ist wie folgt vorzugehen:
- Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 90 eintippen
- Taste A drücken. Rote LED bleibt eingeschal-
tet
- eine dreistellige Zahl eingeben “nxx”; n gibt
an, welchem Relais der zu löschen Code zuge-
wiesen ist (1 oder 2); xx gibt an, welcher Code
gelöscht werden soll (von 01 bis 12)
- Taste A drücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
Änderung der Aktivierungszeiten und -Moda-
litäten der Relais
Zur Änderung der Aktivierungszeiten und –Mo-
dalitäten der Relais ist wie folgt vorzugehen:
- Programmierungscode eingeben
- Taste A drücken. Rote LED blinkt
- Nummer 03 eintippen
- Taste A drücken. Rote LED bleibt eingeschal-
tet
- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 1. Relais zu pro-
grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)
- Taste A drücken
- Eine Nummer zwischen 00 und 99 eingeben,
um die Aktivierungszeit des 2.Relais zu pro-
grammieren (bei Eingabe der Nummer 00 ist
das Relais nicht aktivierbar)
- Taste A drücken
- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 1. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel
“Bei der Programmierung
einzugebende Funktionsweisen und Codes ”)
- Taste A drücken
- Eine Nummer zwischen 00 und 03 eingeben,
um den Aktivierungsmodus des 2. Relais zu
programmieren (bezüglich der Auswahl der
Codes siehe Kapitel
“Bei der Programmierung
einzugebende Funktionsweisen und Codes ”)
- Taste A drücken. Rote LED blinkt
- Nummer 55 eintippen
- Taste A drücken. Rote LED schaltet sich aus.
