33019- Lombok Faro 21

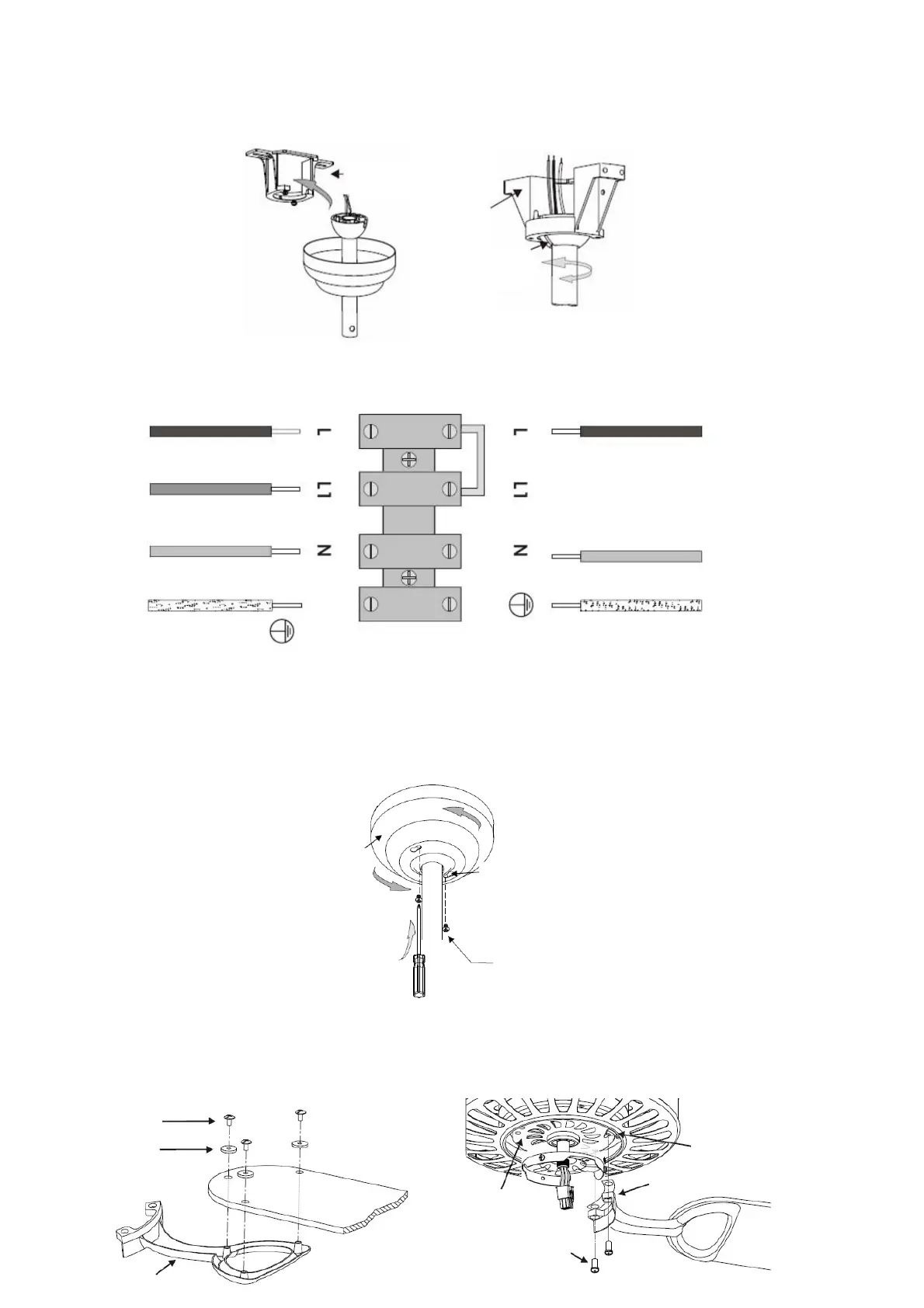

4- Levantar o conjunto da ventoinha até ao gancho de montagem
5- Levantar com cuidado o conjunto da ventoinha até ao gancho de fixação. Rodar a ventoinha até o dente da esfera
encaixar no entalhe do gancho de montagem
LIGAÇÕES ELÉCTRICAS
Instalação da cúpula
Fixar a cúpula ao gancho de montagem com os 2 parafusos de fixação apertar bem os parafusos.
MONTAGEM DAS PÁS
Ajuste cada um dos suportes de pá às pás com os parafusos fornecidos. Retire os parafusos de debaixo do motor e use-os
para fixar os suportes das pás e as pás ao motor. Ajuste todos os parafusos.
Suporte
Suporte
Castanho
Castanho
Azul
Laranja
Azul
Amarello / Verde
(Terra)
Amarello / Verde
Conector
Del ventonhia
De casa
Parafusos
Anilha
Soporte du pa
Parafusos do motr
Motor
Supote du pa
Stop dul motor
Parafusos
Florão
