33019- Lombok Faro 7

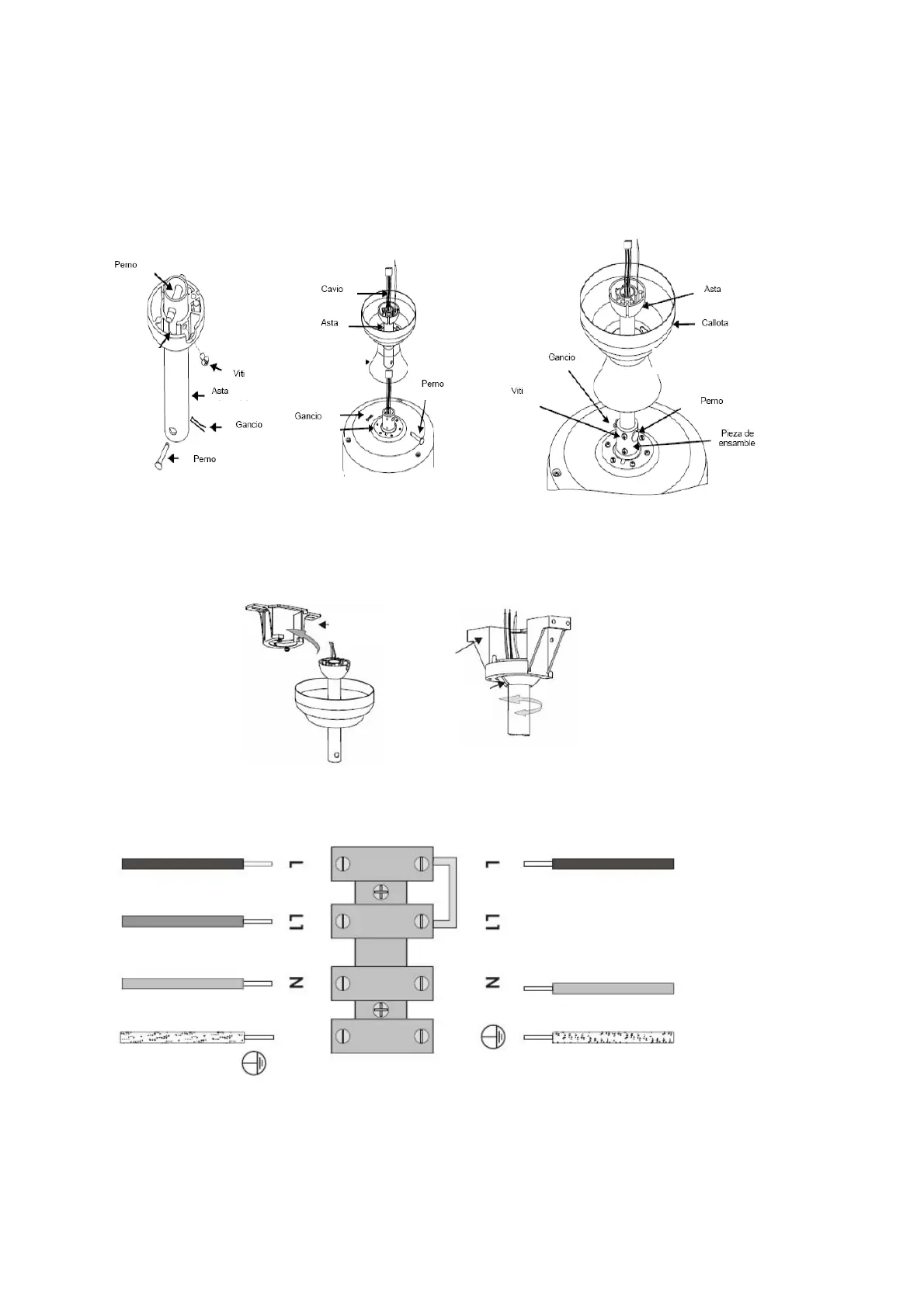

INSTALLAZIONE CON ALBERO
1- Alimentare i conduttori elettrici del motore attraverso l’insieme dell’asta e la calotta. Inserire l’asta nella brida. Assicurarsi
che la guarnizione nella parte superiore dell’insieme dell’asta sia inserita adeguatamente per una tenuta stagna efficace.
2- Inserire il perno con la testa a croce nella brida e nell’asta, quindi fissare con una coppiglia spaccata.
3- Stringere entrambe le viti di bloccaggio per assicurare ulteriormente l’asta
4- demolire giogo copertura in adatto posizione
5- Collocare l’insieme del ventilatore sulla staffa di montaggio.
6- Collocare con precauzione l’insieme del ventilatore sulla staffa di montaggio. Ruotare il ventilatore in modo che la tacca
sulla sfera coincida con la sporgenza sulla staffa di montaggio.
CONNESSIONI ELETTRICHE
staffa di montaggio
staffa di montaggio
Marrone
Marrone
Blu
Arancio
Blu
Giallo / Verde
(Terra)
Giallo / Verde
Conector
Ventilatore
Casa
