33019- Lombok Faro 8

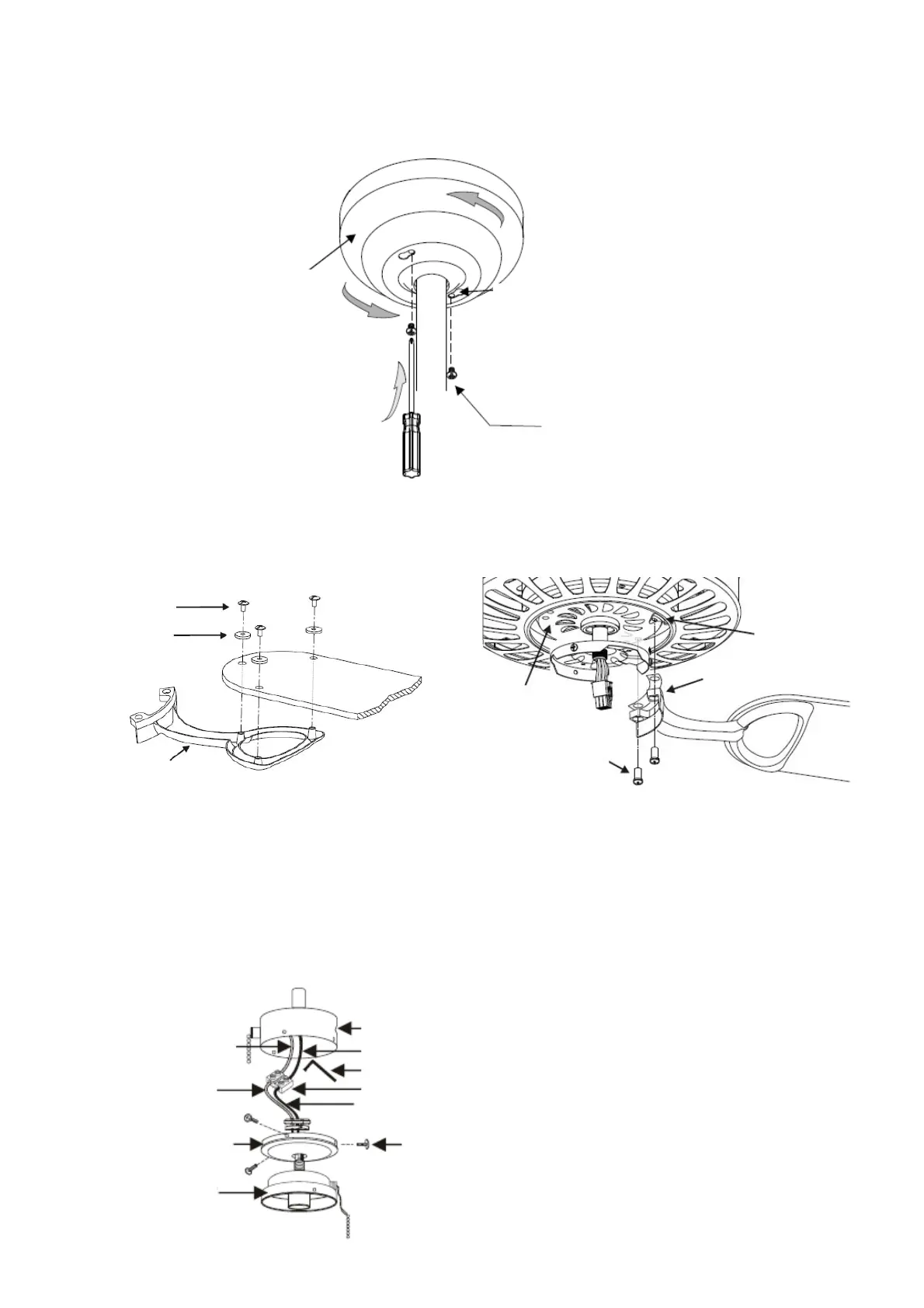

INSTALLAZIONE DELLA CALOTTA
Fissare la calotta alla staffa di montaggio con le 2 viti di fissaggio quindi stringerle.
MONTAGGIO DELLE PALE
Fissare i supporti alle pale utilizzando le viti fornite in dotazione. Rimuovere le viti dalla parte posteriore del motore e
utilizzarle per fissare i supporti delle pale e le pale al motore. Serrare tutte le viti.
EFFETTUARE I COLLEGAMENTI DEI CAVI PER IL KIT LUCE
Inserire i cavi esistenti dall’adattatore del kit luce facendoli passare dal foro centrale, quindi fissare l’adattatore del kit luce al
coperchio dell’alloggiamento dell’interruttore con tubo filettato e/o stringere con una rondella elastica e un dado esagonale.
Tipo morsettiera
In primo luogo allentare le viti sulla morsettiera, per accogliere i nuovi fili dal kit luce.
Viti
Rondella
Supporti alle pale
Viti
Motore
Fissare delle pale
Stop alle motore
Alloggiamento interruttore
Piccolo cacciavite
Collegamenti
Coperchio alloggiamento
interruttore
Adattatore kit luce
Arancio
Arancio
Blu
Viti
1- Inserire il filo arancione del kit luce nella morsettiera
che esce dal ventilatore e stringere la vite della
morsettiera.
2- Inserire il filo blu del kit luce nella morsettiera che
esce dal ventilatore e stringere la vite della morsettiera.
Viti
Callota
