FRANÇAIS
2. FONCTIONNEMENT
Le fonctionnement de base du produit est décrit ci-après.
Les connecteurs de la Console-700, qui se trouvent sur le panneau arrière, sont indiqués à la Fig. 2.1.
2.1. Allumage et arrêt
Pour allumer et arrêter le produit, appuyez sur le bouton ON/OFF du panneau arrière (voir Fig. 2.1).
2.2. Page principale
Appuyez sur les boutons de l’écran tactile du pupitre de commande pour modifier les points, fautes, temps morts,
chrono, etc... (voir Fig. 2.2).
Appuyez sur le bouton pour accéder aux Paramètres (voir Chap. 2.3).
Appuyez sur le bouton pour annuler les dernières actions réalisées. Les actions réalisées sur les temps (de
jeu, intervalle, timeout et pénalité) ne peuvent pas être annulées.
2.3. Paramètres
Appuyez sur le bouton pour accéder aux Paramètres (voir Fig. 2.2).
Le menu Paramètres permet de:
• Sélectionner le sport souhaité et entrer les paramètres correspondants.
• Sélectionner les équipes avec les joueurs ou en créer des nouvelles.
• Activer/désactiver la communication radio et configurer les paramètres correspondants.
• Configurer les paramètres généraux du système (luminosité, volume, son, heure, date, etc.).
• Établir la langue de la Console-700.
FAVERO ELECTRONICS SRL
29 / 44
00308-M01-03-ML - Console-700 User Manual
1. “DC IN” : connecteur d'alimentation pour le chargeur/adaptateur d’alimentation.
2. “ON OFF” : bouton d’allumage et arrêt.
3. “Game Clock” : connecteur pour le pupitre de commande externe (en option, art. 232-03 Time Console-03) utilisé
pour commander le chrono.
4. “Shot Clock” : connecteur pour le pupitre de commande externe (en option, art. 232-03 Time Console-03) utilisé pour
commander le temps de possession de la balle.
5. “Data Serial Output” : connecteur pour les afficheurs à LED, pour la connexion par câble. En utilisant les splitters du
câble, chaque sortie du pupitre de commande peut piloter jusqu'à 8 afficheurs à une distance de 200m.
6. “USB Host” : connecteur pour la clé USB utilisée pour la mise à jour du logiciel (voir Chap. 3).
7. “USB Device” : connecteur pour le PC (non utilisé).

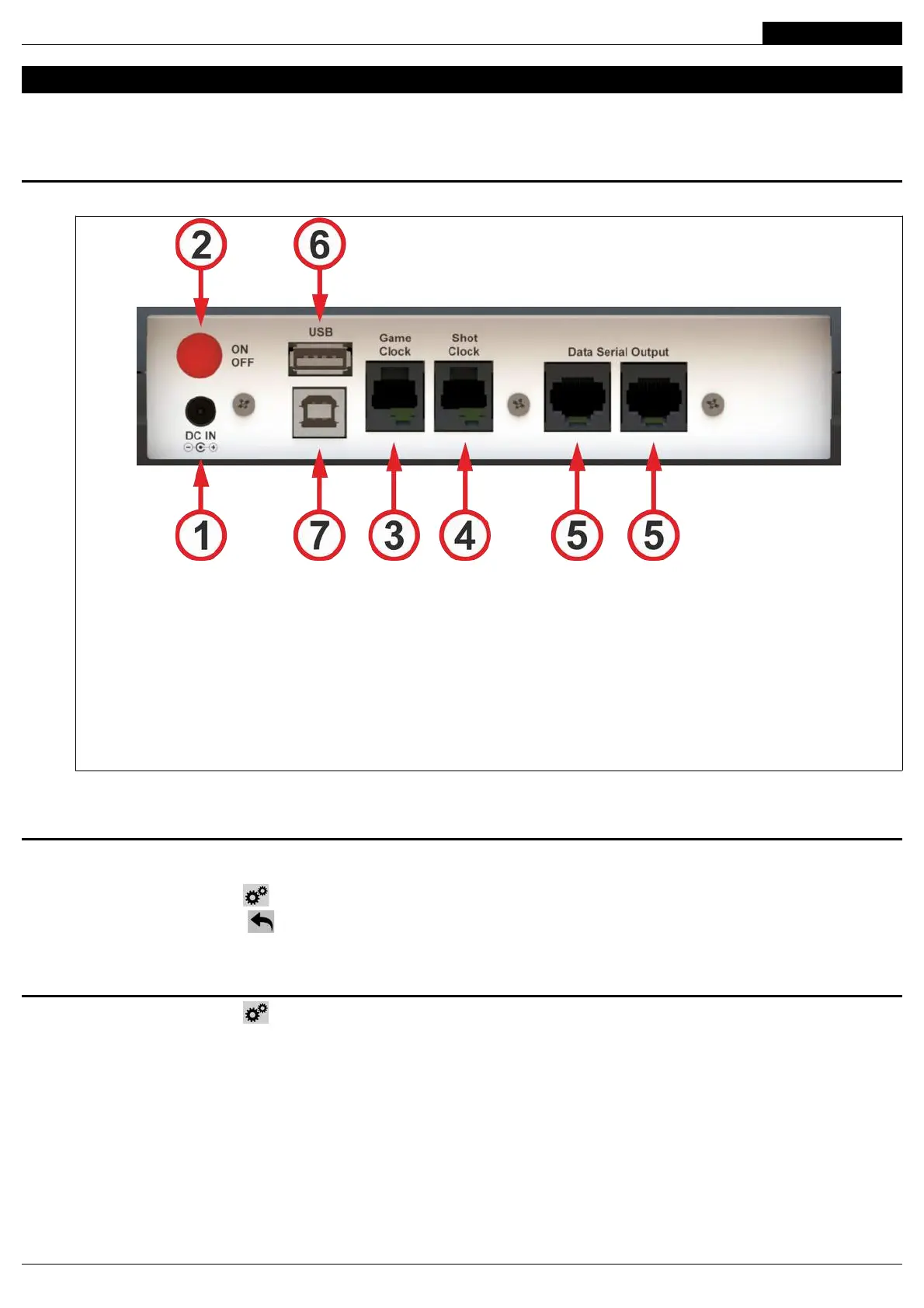

Fig. 2.1: Panneau à connexions de la Console-700
