DEUTSCH
2. BETRIEB
Nachstehend werden die wichtigsten Funktionen des Produkts beschrieben.
In Abb.2.1 sind die Anschlüsse der Console-700 gezeigt, die auf der Rückseite des Gerätes verfügbar sind.
2.1. Ein- und Ausschalten
Um das Gerät ein- bzw. auszuschalten, die Taste ON/OFF auf der Rückseite betätigen (siehe Abb.2.1).
2.2. Hauptseite
Touchscreen im Bereich der Tasten drücken, die am Bildschirm der Konsole präsent sind, um den Wert von
Punktezahlen, Fouls, Timeout, Chronometer, etc. zu bearbeiten. (siehe Abb.2.2).
Taste für den Zugriff auf das Konfigurationsmenü drücken (siehe Kap. 2.3).
Taste drücken, um die zuletzt ausgeführten Operationen zu annullieren; die in Bezug auf Zeiten (Spielzeit,
Pausenzeit, Timeout und Strafen) ausgeführten Operationen können nicht annulliert werden).
2.3. Konfigurationsmenü
PTaste für den Zugriff auf das Konfigurationsmenü drücken (siehe Abb.2.2).
Das Konfigurationsmenü ermöglicht:
• Auswahl der gewünschten Sportart und Eingabe der entsprechenden Parameter;
• Auswahl der Mannschaften mit ihren Spielern oder die Erzeugung neuer;
• Funkverbindung aktivieren/abschalten und die entsprechenden Parameter eingeben;
• die allgemeinen Systemparameter eingeben (Helligkeit, Lautstärke, Uhrzeit, Datum, etc.);
• Sprache der Console-700 einstellen.
FAVERO ELECTRONICS SRL
37 / 44
00308-M01-03-ML - Console-700 User Manual
1. “DC IN”: Eingang Stromanschluss für Netzgerät-Batterieladegerät.
2. “ON OFF”: Ein- und Ausschalttaste.
3. “Game Clock”: Anschluss an externe Bedienkonsole (Zubehör, Art. 232-03 Time Console-03) für die Verwaltung des
Chronometers.
4. “Shot Clock”: Anschluss an externe Bedienkonsole (Zubehör, Art. 232-03 Time Console-03) für die Verwaltung der
Ballbesitzzeit.
5. “Data Serial Output”: Anschluss für LED-Anzeigetafeln, wenn die Verbindung über Kabel und nicht über Funk erfolgt.
Mittels der speziellen Splitter, können über jeden der beiden Ausgänge der Konsole bis 8 Anzeigetafeln in einer Entfernung
bis 200m gesteuert werden.
6. “USB Host”: Anschluss für USB-Stick für die Aktualisierung der Software (siehe Kap.3).
7. “USB Device”: Anschluss an PC (derzeit nicht verwendet).

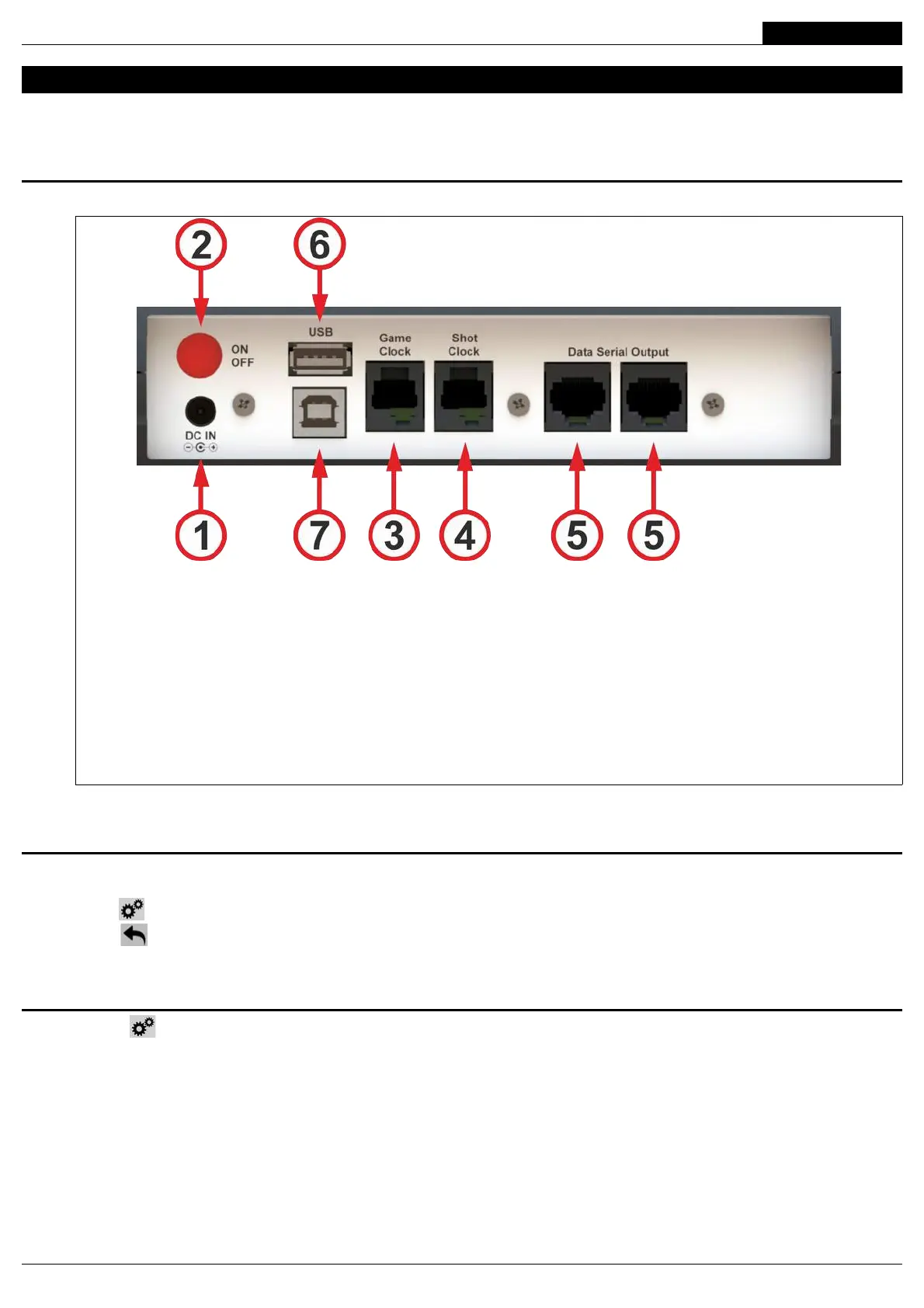

Abb. 2.1: Anschlusstafell der Console-700
