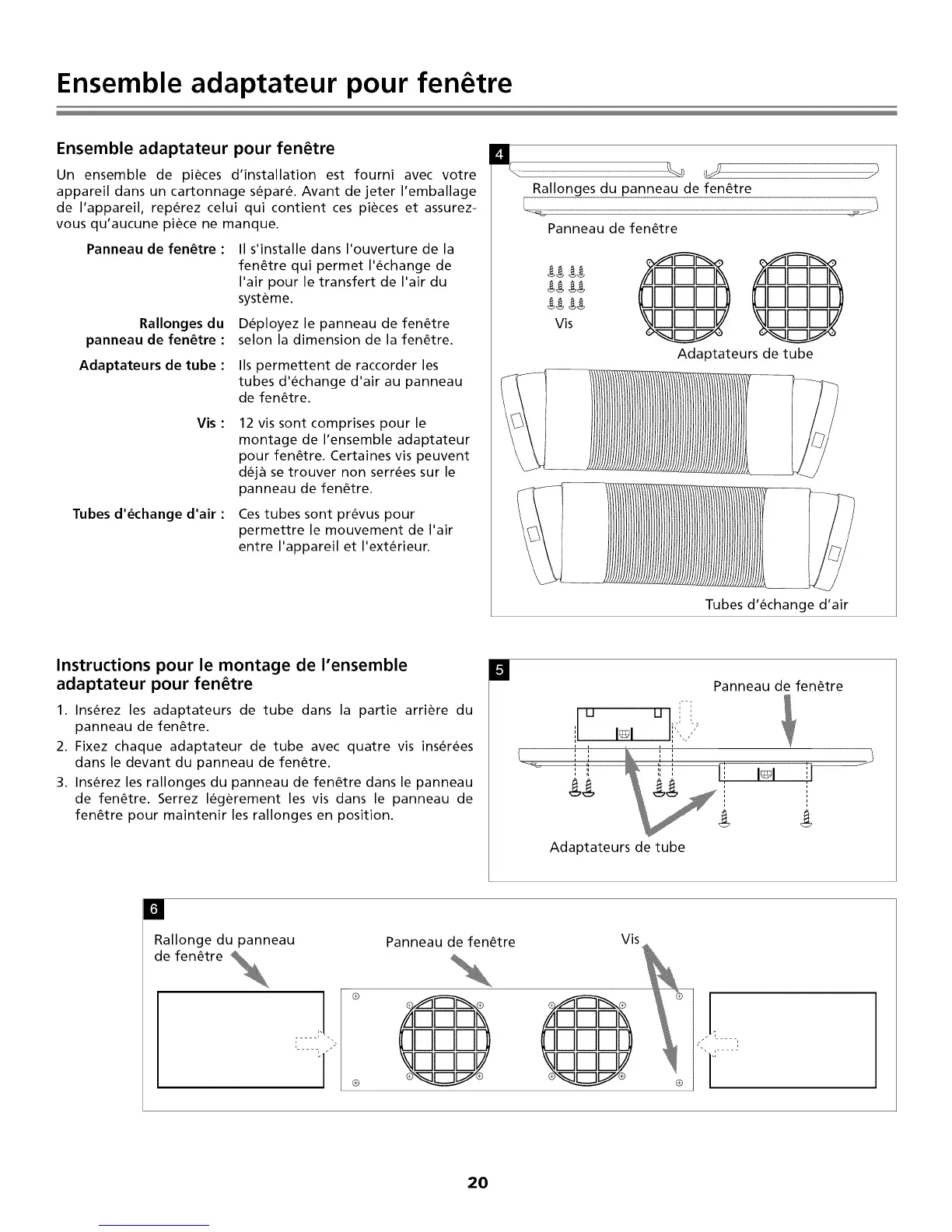

Ensemble adaptateur pour fen tre
Ensemble adaptateur pour fen_tre
Un ensemble de pieces d'installation est fourni avec votre
appareil dans un cartonnage s_par_. Avant de jeter I'emballage
de I'appareil, rep_rez celui qui contient ces pieces et assurez-
vous qu'aucune piece ne manque.
Panneau de fen_tre :
Rallonges du
panneau de fen_tre :
Adaptateurs de tube :
II s'installe dans I'ouverture de la
fen_tre qui permet I'_change de
I'air pour le transfert de I'air du
systeme.
D_ployez le panneau de fen_tre
selon la dimension de la fen_tre.
IIs permettent de raccorder les
tubes d'_change d'air au panneau
de fen_tre.
Vis :
Tubes d'echange d'air :
12 vis sont comprises pour le
montage de I'ensemble adaptateur
pour fen_tre. Certaines vis peuvent
d_j_ se trouver non serr_es sur le
panneau de fen_tre.
Ces tubes sont pr_vus pour
permettre le mouvement de I'air
entre I'appareil et I'ext_rieur.
n_ ....................................................................
Rallonges du panneau de fen_tre
Panneau de fen_tre
Vis
Adaptateurs de tube
Instructions pour le montage de I'ensemble
adaptateur pour fen_tre
1. Ins_rez les adaptateurs de tube dans la partie arriere du
panneau de fen_tre.
2. Fixez chaque adaptateur de tube avec quatre vis ins_r_es
dans le devant du panneau de fen_tre.
3. Ins_rez les rallonges du panneau de fen_tre dans le panneau
de fen_tre. Serrez I_gerement les vis dans le panneau de
fen_tre pour maintenir les rallonges en position.
Tubes d'_change d'air
m
Panneau de fen_tre
u u
I®1
I
I
Adaptateurs de tube
Im
Rallonge du panneau
de fen_tre
®
®
Panneau de fen_tre
Vis
Q
[
20
