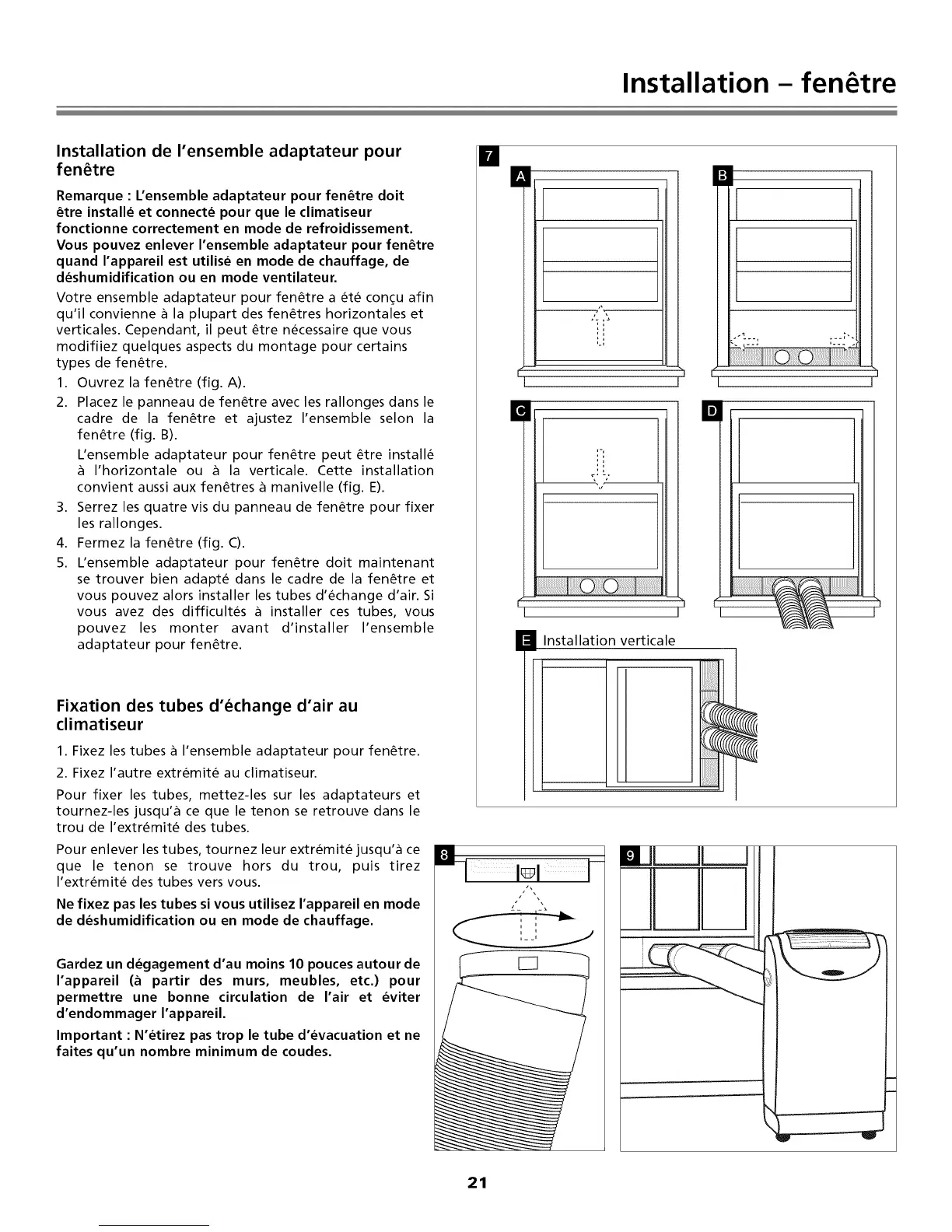

Installation - fen tre
Installation de I'ensemble adaptateur pour
fenOtre
Remarque : L'ensemble adaptateur pour fen_tre doit
_tre installe et connecte pour que le climatiseur
fonctionne correctement en mode de refroidissement.
Vous pouvez enlever I'ensemble adaptateur pour fen_tre
quand I'appareil est utilise en mode de chauffage, de
deshumidification ou en mode ventilateur.
Votre ensemble adaptateur pour fen_tre a _t_ con_u afin
qu'il convienne _ la plupart des fen_tres horizontales et
verticales. Cependant, il peut _tre n_cessaire que vous
modifiiez quelques aspects du montage pour certains
types de fen_tre.
1. Ouvrez la fen_tre (fig. A).
2. Placez le panneau de fen_tre avec les rallonges dans le
cadre de la fen_tre et ajustez I'ensemble selon la
fen_tre (fig. B).
L'ensemble adaptateur pour fen_tre peut _tre install_
I'horizontale ou _ la verticale. Cette installation
convient aussi aux fen_tres _ manivelle (fig. E).
3. Serrez les quatre vis du panneau de fen_tre pour fixer
les rallonges.
4. Fermez la fen_tre (fig. C).
5. L'ensemble adaptateur pour fen_tre dolt maintenant
se trouver bien adapt_ dans le cadre de la fen_tre et
vous pouvez alors installer les tubes d'_change d'air. Si
vous avez des difficult_s _ installer ces tubes, vous
pouvez les monter avant d'installer I'ensemble
adaptateur pour fen_tre.
Fixation des tubes d'echange d'air au
climatiseur
1. Fixez les tubes _ I'ensemble adaptateur pour fen_tre.
2. Fixez I'autre extr_mit_ au climatiseur.
Pour fixer les tubes, mettez-les sur les adaptateurs et
tournez-les jusqu'_ ce que le tenon se retrouve dans le
trou de I'extr_mit_ des tubes.
Pour enlever les tubes, tournez leur extr_mit_ jusqu'_ ce
que le tenon se trouve hors du trou, puis tirez
I'extr_mit_ des tubes vers vous.
Ne fixez pas les tubes si vous utilisez I'appareil en mode
de deshumidification ou en mode de chauffage.
Gardez un degagement d'au moins 10 pouces autour de
I'appareil (a partir des murs, meubles, etc.) pour
permettre une bonne circulation de I'air et eviter
d'endommager I'appareil.
Important : N'etirez pas trop le tube d'evacuation et ne
faites qu'un nombre minimum de coudes.
m
I I
!! Installation verticale
l
III
m
LI Ik__l
r _r"
21
