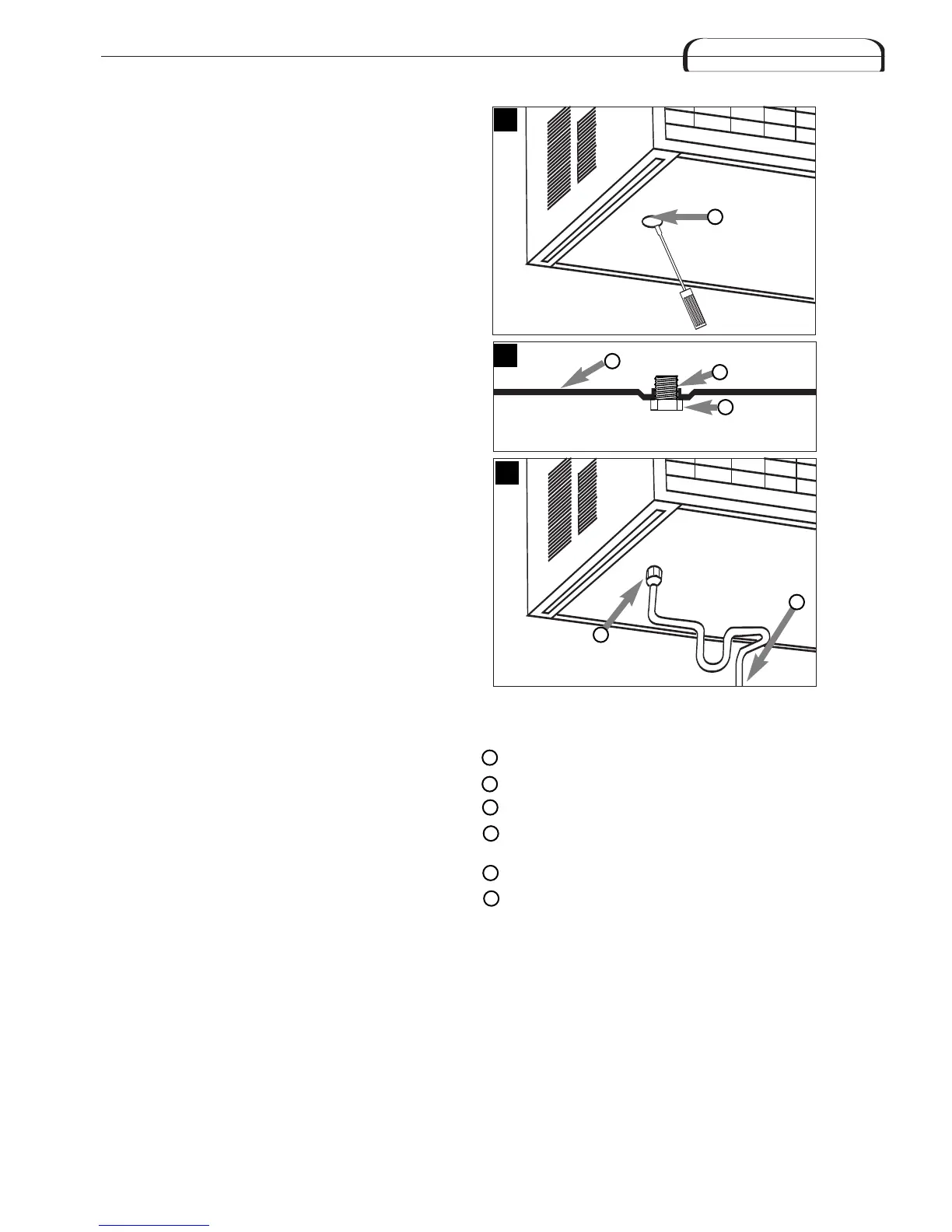

Drenaje de condensación
Se proporciona un drenaje de condensación para desviar el agua
excesiva cuando el acondicionador de aire se instala sobre una
puerta o acera.
1. Separar el tapón del drenaje de condensación (ubicado en la
parte inferior de la bandeja). Utilizar un conector de tubo de
5/8” y enroscar completamente el drenaje de condensación
(Fig. 20).
2. Atornillar un ajuste de tubo de 5/8” en el drenaje de
condensación. El ajuste deberá sobresalir aproximadamente
1/2” sobre la bandeja inferior cuando esté completamente
enroscado en el drenaje de condensación (Fig. 21).
3
. Si se utiliza una fuente de drenaje abierta para eliminar el
producto de la condensación, podrá hacerse pasar un tubo de
plástico o de goma directamente desde el ajuste de tubo hasta
la fuente de drenaje abierta. Si se utiliza una fuente de drenaje
cerrada (tubería estructural interna), deber haber una trampa
“P” entre el ajuste de tubo de 5/8” y lafuente de drenaje
cerrada (Fig. 22).
Consulte al distribuidor o importador autorizado en caso de
necesitar instrucciones para instalaciones alternativas.
2
0
21
22
C
D
E
F
Tapón
Bandeja inferior
Drenaje de condensación
Ajuste de tubo de 5/8” completamente enroscada en el drenaje
de condensación
Hacia fuente de drenaje
Trampa “P”
A
B
C
D
E
F
A
B
