Mettre en marche la pompe du produit de refroidissement (Figure 12).
Effectuer les travaux sur
les éléments de construc-
tion verticaux ou au-dessus de la tête sans uti-
liser le réservoir du liquide de refroidissement.
Utiliser un spray refroidissant. Les liquides qui
entreraient dans l’outil électroportatif peu-
vent causer un choc électrique.
N’utilisez pas la carotteuse lorsque le
système de refroidissement de celle-ci
est défectueux. Contrôler l’étanchéité et si les
tuyaux flexible présentent des fissures. Evitez
que du liquide pénètre dans les éléments élec-
triques.
➤ Pour activer le débit du produit de
refroidissement, appuyer sur la touche
du symbole « ». La LED dans cette
touche est allumée.
Activer la touche de rotation à droite ou
à gauche démarre la pompe.
➤ Pour arrêter le débit du produit de
refroidissement, appuyer à nouveau sur
la touche du symbole « ». La LED
s’éteint.
Commutation de la vitesse de rotation.
Le commutateur de vitesse permet de choisir
la vitesse de rotation et ainsi le couple.
Régler la vitesse de rotation au ralenti ou à
l’arrêt du moteur.
➤ Régler sur vitesse 1 pour travailler à
faible vitesse et couple élevé. Ce réglage
est approprié pour le perçage de grands
diamètres et pour le taraudage.
➤ Régler sur vitesse 2 pour travailler à
vitesse moyenne et couple moyen.
➤ Régler sur vitesse 3 pour travailler à vit-
esse élevée et couple faible. Ce réglage est
approprié pour le perçage de petits
diamètres de perçage.
AVERTISSEMENT

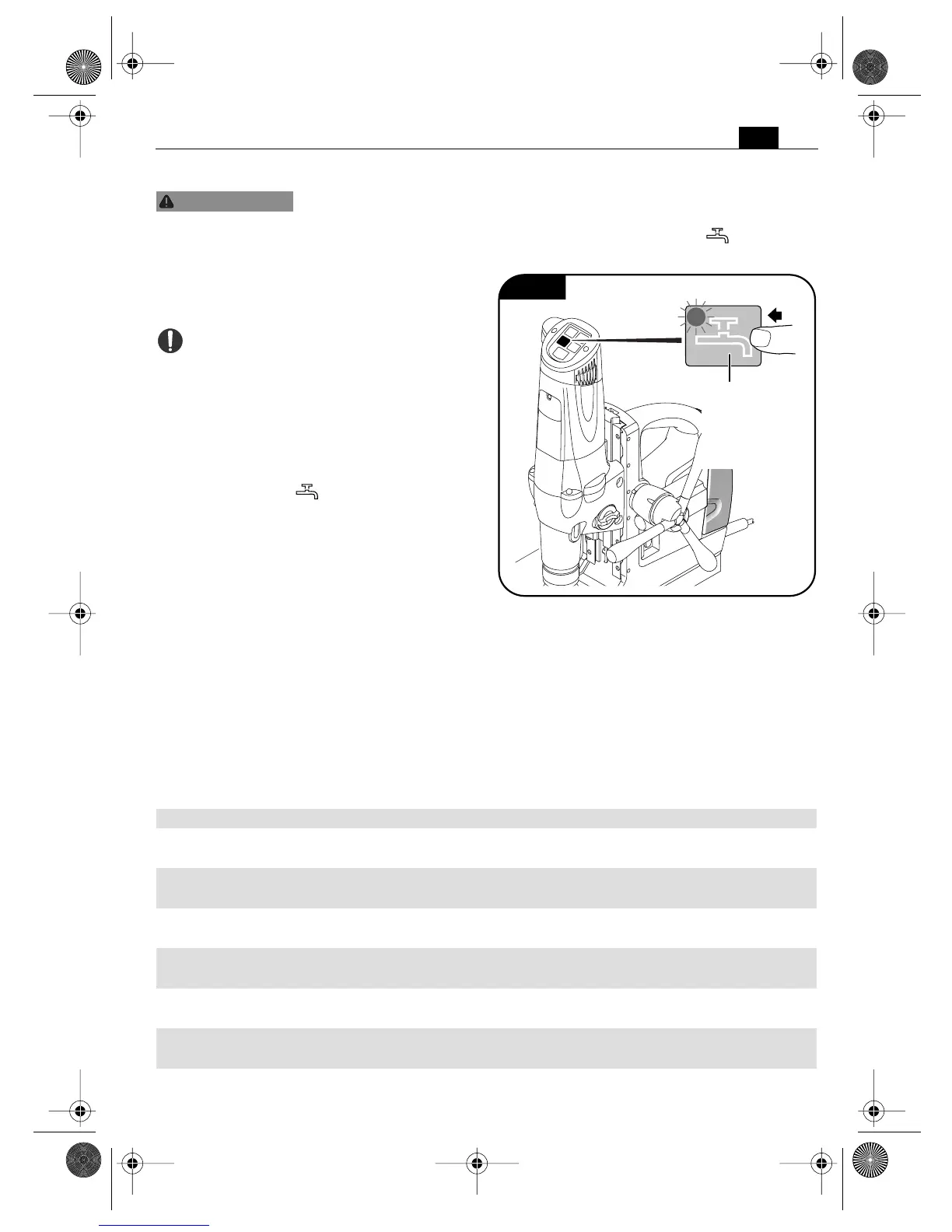

Fig. 12
Touche de
débit du
produit de
refroidisse-
ment
Vitesse 1 2 3
Diamètre de perçage acier – car-
bure (carotteur)
59 – 80 mm
2
5
/
16
in– 3
1
/
8
in
31 – 58 mm
1
1
/
4
in– 2
1
/
4
in
12 – 30 mm
7
/
16
in – 1
3
/
16
in
Diamètre de perçage acier – acier
rapide (carotteur)
29 – 65 mm
1
1
/
5
in– 2
9
/
16
in
16 – 28 mm
5
/
8
in – 1
1
/
16
in
12 – 15 mm
7
/
16
in –
9
/
16
in
Diamètre de perçage acier – acier
rapide (foret hélicoïdal)
29 – 32 mm
1
1
/
5
in– 1
1
/
4
in
16 – 28 mm
5
/
8
in – 1
1
/
16
in
1,5 – 15 mm
1
/
16
in –
9
/
16
in
Diamètre alésage max. M27, 1
1
/
8
in –
M20,
13
/
16
in
–
Diamètre alésoir 31 mm
1
3
/
16
in
––
Diamètre lamage 29 – 50 mm
1
1
/
5
in – 2 in
16 – 28 mm
5
/
8
in – 1
1
/
16
in
15 mm
9
/
16
in
