TYP: PR 863
TEILENUMMERN: 8160500000 (120V~, 60Hz) 8160501000 (110V~, 60Hz) TW 8160503000 (240V~, 50Hz) AUS
8160504000 (230V~, 50Hz) GB 8160505000 (220V~, 50Hz) ARG 8160506000 (230V~, 50Hz) EUR
8160507000 (100V~, 50/60Hz) JPN 8160509000 (220V~, 60Hz) CAN
LEISTUNGSAUFNAHME: 60W
EINGANGSIMPEDANZ: 1MΩ
AUSGANGSLEISTUNG: 5W in 4Ω @ < 10% Klirrfaktor, 1kHz
LAUTSPRECHER: 1 x 4Ω, 8", Weber mit AlNico-Magnet, (P/N 0077212000)
RÖHREN: 1 x 5Y3GT, 1 x 6V6GT, 1 x 12AX7
SICHERUNG: F1.25AL, 250V (100-120V Versionen) F1.0AL, 250V (220-240V Versionen)
ABMESSUNGEN: Höhe: 34.3 cm (13.5") Breite: 31.8 cm (12.5") Tiefe: 19.8 cm (7.8")
GEWICHT: 7.5 kg (16.5 lbs.)
Technische Daten können unangekündigt geändert werden.
F. NETZKABEL Verbinden Sie das Netzkabel mit einer geerdeten
Netzsteckdose, die den auf dem Info-Label {J} Ihres Verstärkers
angegebenen Spannungs- und Frequenznennwerten entspricht.
G. SICHERUNG Schützt den Verstärker vor elektrischen Feh-
lern. Verwenden Sie als Ersatz nur Sicherungen des Typs
und Nennwerts, der auf dem Info-Label {J} Ihres Verstärkers
angegeben ist.
H. LAUTSPRECHERAUSGANG Anschluss für einen Laut-
sprecher. Bei eingeschaltetem Verstärker muss immer ein
Lautsprecher mit einer Mindestimpedanz von an diese
Buchse angeschlossen sein, um Beschädigungen des Amps zu
verhindern.
I. VAKUUMRÖHREN VORSICHT: Röhren werden heiß!
J. INFOLABEL Hier sind die technischen Informationen zu
Ihrem Verstärker aufgeführt.
Ihr neuer Fender® Verstärker ist mit den hochwertigsten Röhren
ausgestattet, die von verschiedenen Herstellern weltweit
bezogen werden. Aufgrund der manchmal unregelmäßigen
Versorgung, kann der spezielle, in jedem Verstärker verwendete
Röhrentyp unangekündigt gewechselt werden.
Achten Sie beim Ersetzen von Ausgangsröhren bitte auf
die speziellen Röhrenmarkierungen auf den Originalröhren,
die ab Werk mit dem Amp geliefert werden. Beispiel: Die
von Fender benutzten 6L6 Ausgangsröhrentypen umfassen,
sind aber nicht beschränkt auf: 6L6GC; 6L6WXT; 6L6C;
6L6GE etc. Die Installation eines anderen Typs erfordert
möglicherweise beträchtliche Einstellungen durch einen
qualifizierten Techniker, um eine verminderte Leistung und
Röhrenlebensdauer zu vermeiden.
Zudem sortiert und testet Groove Tubes™ viele unserer
Ausgangsröhren und markiert sie mit einem farblich kodierten
Label. Wenn Ihr Amp beispielsweise mit 6L6WXT Röhren mit
weißem Label ausgeliefert wurde, ist ein neues Set Weißer
6L6WXT Röhren der perfekte direkte Ersatz.
Bei Fragen oder Anliegen setzen Sie sich bitte mit Ihrem
Fender-Fachhändler oder einem autorisierten Service Center
in Verbindung.
Modell '57 Champ Verstärker

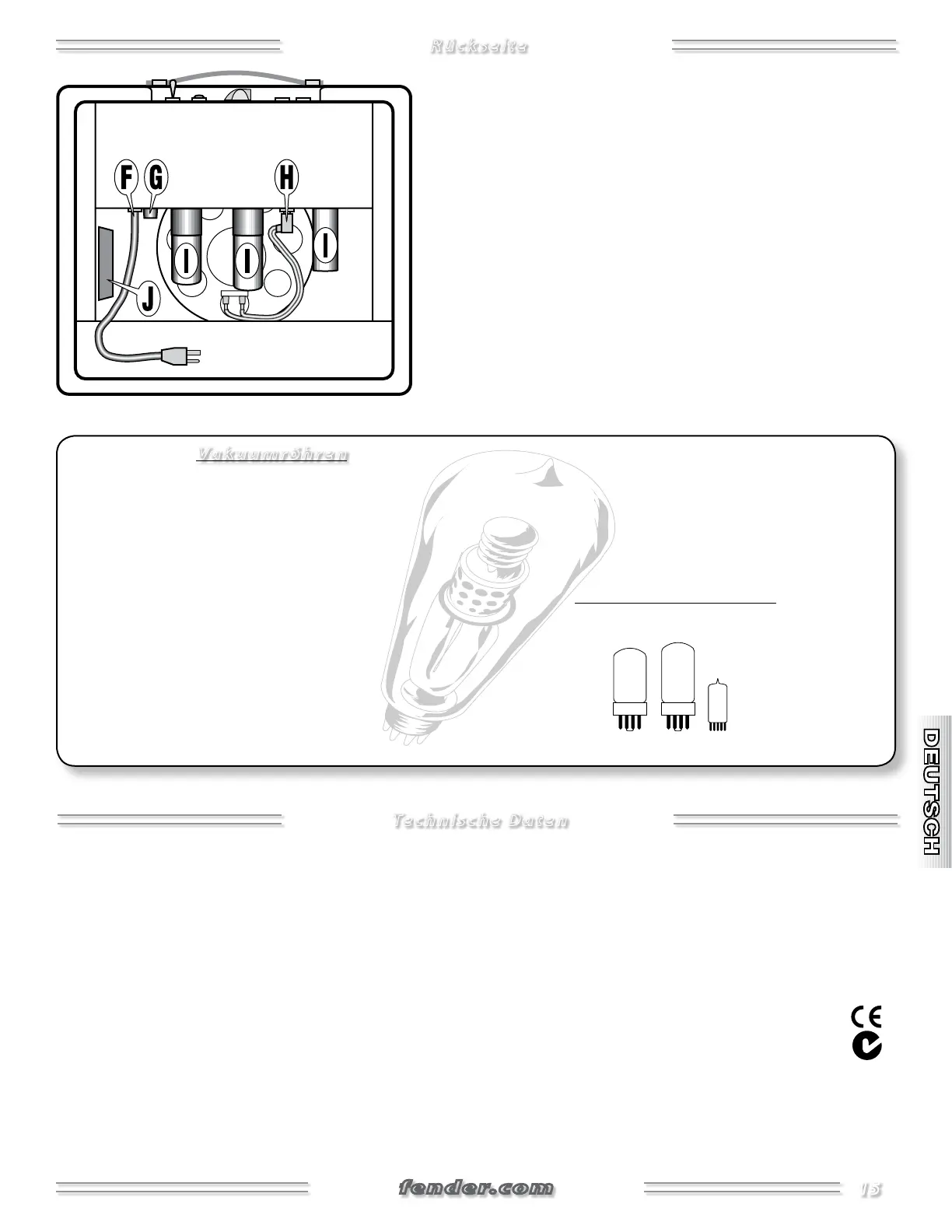

Röhrenpositionen von links nach rechts auf der Rückseite:
Vakuumröhren
Technische Daten
Rückseite
