Fender '57 CUSTOM CHAMP - Vista Posteriore

ITALIANO
Specifiche
TIPO PR 863
ALIMENTAZIONE Requisiti: 60 watt Uscita: 5 watt
IMPEDENZA 1 MΩ
SPEAKER Un Weber da 8” alnico (4Ω, CP 0077212000)
VALVOLE Una 6V6GTA (potenza, CP 0023564000) Una 12AY7 (preamp, CP 7708740000)
Una 5Y3GT (rettificatrice, CP 0023614000)
FUSIBILE F1.25A L 250V (modelli a 100-120V) F1.0A L 250V (modelli a 220-240V)
ACCESSORI Copertura Deluxe su misura (inclusa, CP 7708597000)
DIMENSIONI Larghezza: 34,3 cm Altezza: 31,8 cm Profondità: 19,3 cm
PESO 6,8 kg
Le specifiche dei prodotti possono variare senza preavviso.

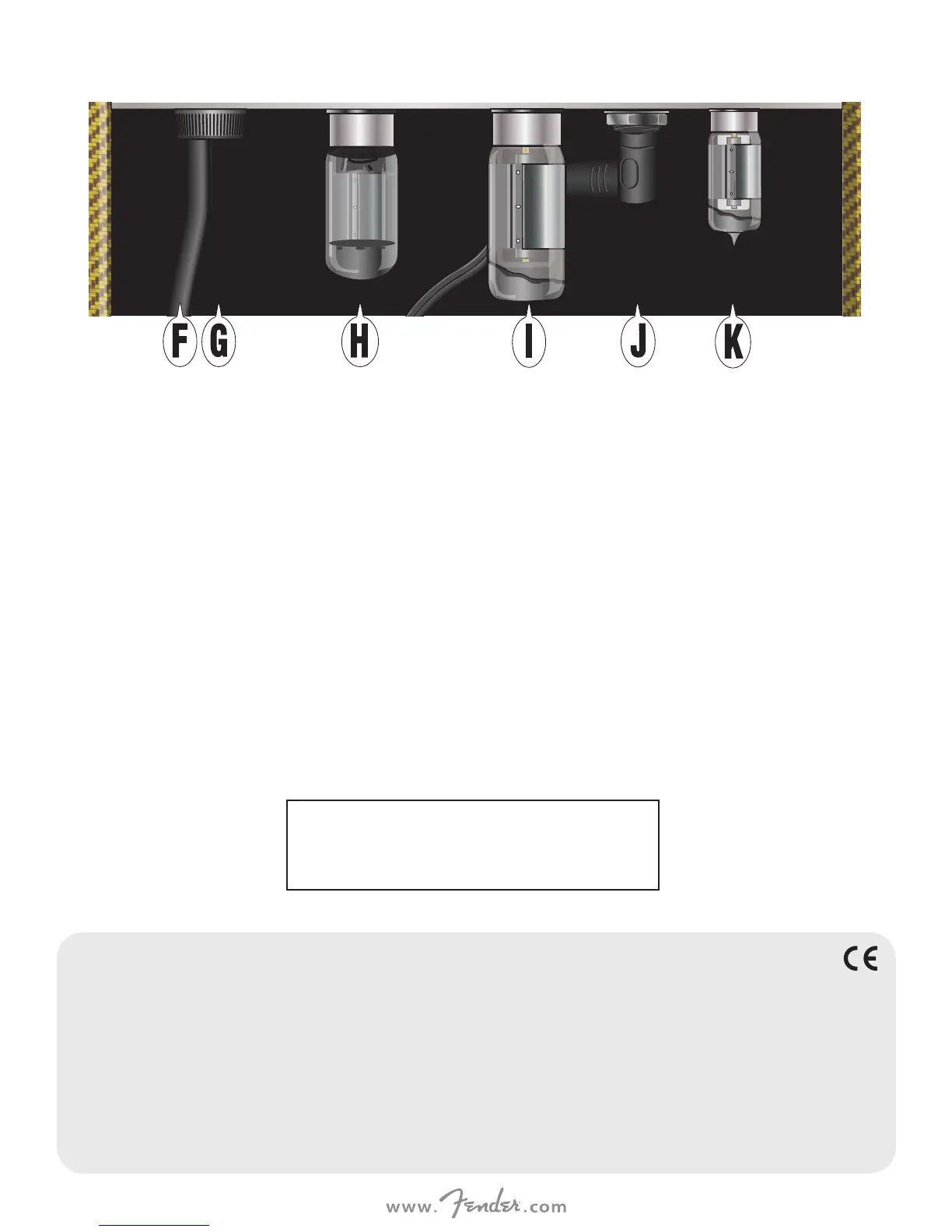

Vista Posteriore
F. CAVO DI ALIMENTAZIONE: collegalo a una presa con
messa a terra rispettando le speciche di voltaggio e
frequenza indicate sull’etichetta informativa dell’ampli-
catore, che si trova all’interno del cabinet, sulla sinistra
guardandolo da dietro.
G. FUSIBILE: fornisce protezione dai sovraccarichi elettrici.
Con l’alimentazione scollegata, sostituisci un fusibile bru-
ciato esclusivamente con fusibili di tipo e classe specicati
sull’etichetta con le informazioni di sicurezza.
H. VALVOLA RETTIFICATRICE: la valvola retticatrice 5Y3GT
converte la corrente CA dal trasformatore dell’amplicato-
re in corrente CC per le valvole di potenza (I) e preamp (K).
Va sostituita esclusivamente con una valvola retticatrice
identica, o di classe e tipologia equivalenti.
I. VALVOLA DI POTENZA: la valvola di potenza 6V6GTA è
responsabile della potenza dell’amplicatore. Va sostituita
esclusivamente con una valvola di potenza identica, o di
classe e tipologia equivalenti.
J. JACK SPEAKER OUTPUT: lo speaker interno da 4 ohm
del ’57 Custom Champ è collegato qui; in alternativa puoi
collegare una cassa esterna da 4 ohm e minimo 5 watt. In
entrambi i casi, per evitare danni all’amplicatore, quando
l’alimentazione è accesa deve essere collegato un carico
minimo di 4 ohm.
K. VALVOLA PREAMP: una valvola preamp 12AY7 è il fulcro
della sezione preamp dell’amplicatore. Deve essere
sostituita esclusivamente con una valvola preamp identica
o con una di classe e tipologia equivalenti; per ottenere
maggiore distorsione a volume elevato, puoi sostituirla
con una valvola preamp 12AX7A.
Pannello posteriore, gabbia protettiva, schermature delle valvole preamp e altre parti non riportate per chiarezza.
