SLOVENSKY
Špecifikácie
DRUH PR 863
VÝKON Požiadavky: 60 wattov Výkon: 5 wattov
IMPEDANCIA 1 MΩ
REPRODUKTORPEAKER Jeden 8” reproduktor Weber s alnico magnetom (4Ω, PN 0077212000)
ELEKTRÓNKY Jedna 6V6GTA (výkonová, PN 0023564000) Jedna 12AY7 (predzosilňovacia, PN 7708740000)
Jedna 5Y3GT (usmerňovacia, PN 0023614000)
POISTKA F1.25A L 250V (modely 100V – 120V) F1.0A L 250V (modely 220V – 240V)
PRÍSLUŠENSTVO Ochranný obal Deluxe (súčasť balenia, PN 7708597000)
ROZMERY Šírka: 13,5” (34,3 cm) Výška: 12,5” (31,8 cm) Hĺbka: 7,6” (19,3 cm)
HMOTNOSŤ 15 lbs. (6,8 kg)
Špecifikácie výrobku podliehajú zmene bez oznámenia.

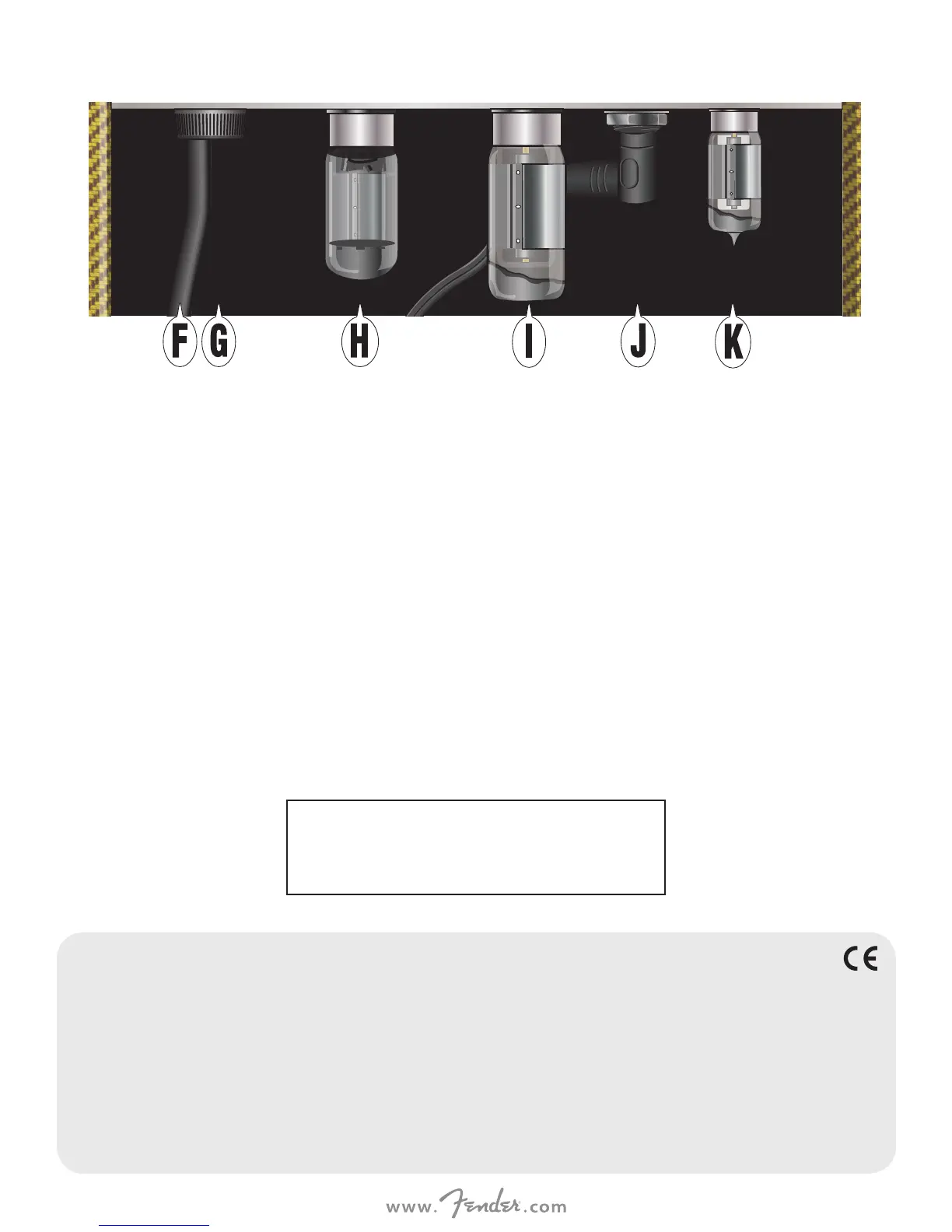

Pohľad Zozadu na Rám
F. NAPÁJACÍ KÁBEL: Pripojte do uzemnenej zásuvky podľa
údajov napätia a frekvencie uvedených na informačnom
štítku zosilňovača, ktorý sa nachádza vo vnútri reproboxu
na ľavej strane pri pohľade zozadu.
G. POISTKA: Slúži na elektrickú ochranu proti preťaženiu.
Odpojte zariadenie zo siete a vymeňte pokazenú poistku
výlučne za poistku druhu a s menovitým výkonom uvede-
ným na bezpečnostnom štítku.
H. USMERŇOVACIA ELEKTRÓNKA: Jedna usmerňovacia
elektrónka 5Y3GT premieňa striedavý prúd z výkonového
transformátora zosilňovača na jednosmerný prúd po-
trebný pre výkonové (I) a predzosilňovačové elektrónky
(K). Vymeniť by ste ich mali len za rovnakú usmerňovaciu
elektrónku alebo za takú, ktorá má porovnateľný menovi-
tý výkon a kvalitu.
I. VÝKONOVÁ ELEKTRÓNKA: Jedna výkonová elektrónka
6V6GTA poháňa výkonovú časť zosilňovača. Vymeniť by
ste ju mali len za rovnakú výkonovú elektrónku alebo za
takú, ktorá má porovnateľný menovitý výkon a kvalitu.
J. KONEKTOR VÝSTUPU NA REPRODUKTOR: Pripojte sem
vnútorný 4-ohmový reproduktor modelu ’57 Custom
Champ alebo 4-ohmovy externý reprobox (minimálne
5-wattový). Na zabránenie poškodeniu zosilňovača musí
byť jedna z týchto možností každopádne zapojená, keď je
zosilňovač zapnutý.
K. PREDZOSILŇOVACIA ELEKTRÓNKA: Jedna predzosil-
ňovacia elektrónka 12AY7 poháňa predzosilňovaciu časť
zosilňovača. Vymeniť by ste ju mali len za rovnakú pre-
dzosilňovaciu elektrónku alebo za takú, ktorá má porov-
nateľný menovitý výkon a kvalitu. Ak chcete dosiahnuť
vyššie skreslenie pri vyšších úrovniach hlasitosti, môžete ju
vymeniť za predzosilňovaciu elektrónku typu 12AX7A.
Zadný panel, sieť pre elektrónky, tieniace krytky predzosilňovacích elektrónok a iné diely odstránené pre lepšiu ilustráciu.
V prípade otázok alebo problémov kontaktujte špecia-
listu spoločnosti Fender na telefónnom čísle:
--- (U.S. bez poplatku)
--- (medzinárodne)
19
