日本語
仕様
型式 PR 863
電力 所要電力 : 60ワット 出力 : 5ワット
インピーダンス 1 MΩ
スピーカー One 8インチ Weber アルニコ（4Ω, 品番 0077212000）1基
真空管 6V6GTA（電力、品番 0023564000）本 12AY7（プリアンプ、品番 7708740000）1本
5Y3GT（整流管、品番 0023614000）1本
ヒューズ
F1.25A L 250V (100V-120V 型） F1.0A L 250V (220V-240V 型）
付属品 デラックス・フィットカバー（付属、品番 7708597000）
サイズ 幅 : 34.3 cm 高さ : 31.8 cm 奥行き : 19.3 cm
重量 6.8 kg
製品の仕様は予告なく変更になる場合があります。

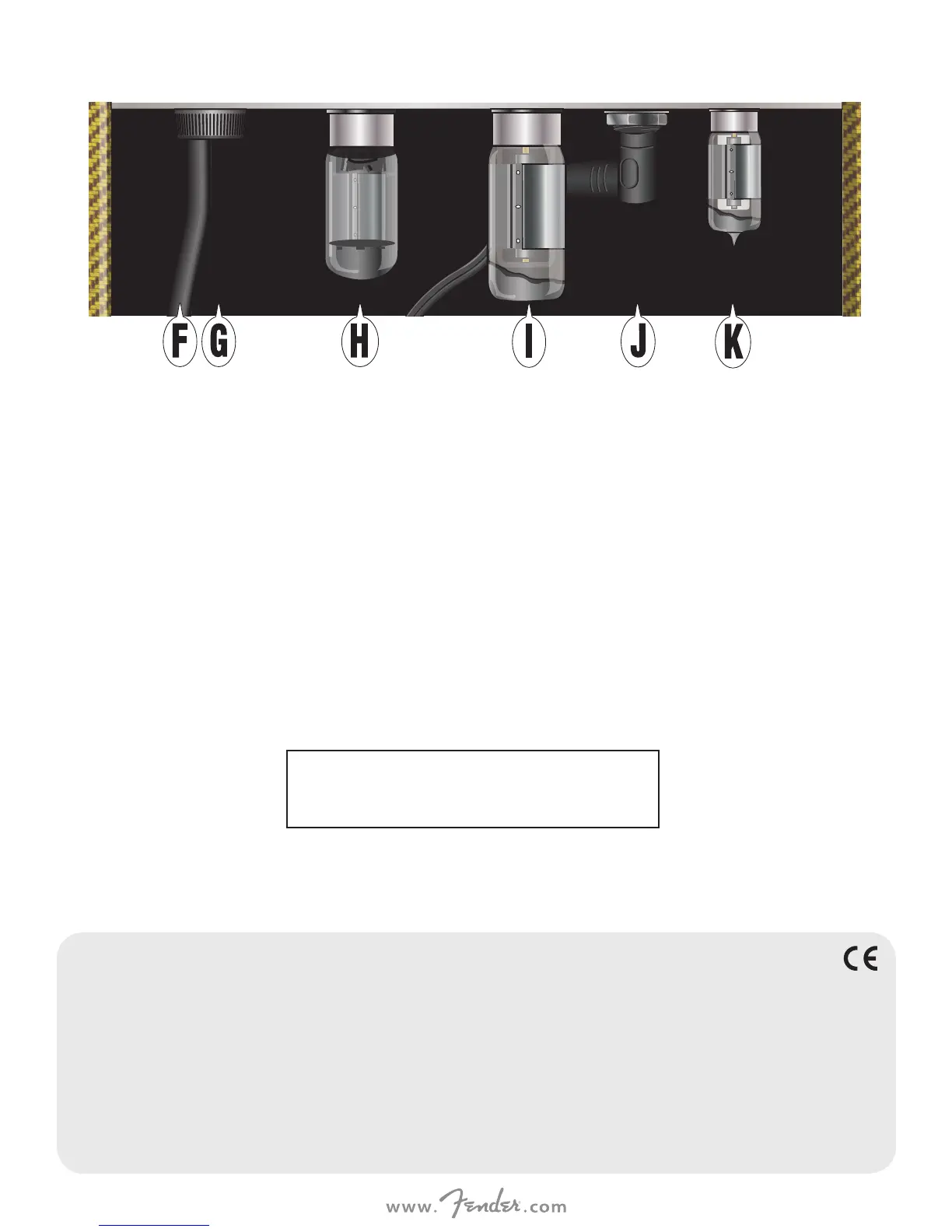

シャーシ背面図
F. 電源コード : キャビネット内側の、背面から見て左側にある
アンプリファー情報ラベルに記載された、電圧および周波数
に合 った 接 地 コン セ ントに 接 続しま す。
G. ヒューズ : アンプリファーを過電流から保護します。 ヒュー
ズが故障した際は、電源を切った状態で、セーフティラベルに
指定されている型式および定格のものと交換してください。
H. 整流管 : アンプリファーの電力変圧器からのAC電圧を、電
源 (I)およびプリアンプ真空管 (K)に適したDC電圧に変換す
る、5Y3GT 整流管1本が装備されています。 交換の際は、
必ず
同一タイプの整流管か、互換の定格および品質の製品
をご使用ください。
I. 電力管 ： アンプリファーの電力部を駆動する、6V6GTA電
力管1本を装備しています。 交換の際は
必ず
同一タイプの
電力管か
、
互換の定格および品質の製品をご使用ください。
J. スピーカー出力ジャック : ’57 Custom Champの、シング
ル4Ω内蔵スピーカーを接続します。また、代わりに4Ωの外
部スピーカーエンクロージャー（最小5ワット）を接続するこ
とも可能です。 どちらの場合も、アンプへの損傷を避けるた
め、 電源がオンの間は、
必ず
この端子に最小負荷4Ωのスピ
ーカーが接続されているようにしてください。
K. プリアンプ真空管 : アンプリファーのプリアンプ部を駆動す
る、12AY7プリアンプ真空管1本です。 交換の際は、
必ず
同一タイプのプリアンプ真空管か、互換の定格および品質の
製品をご使用ください。ただし、12AX7Aで代替し、より強
いディストーション、より高い音圧を得ることも可能です。
図解のために、リアパネル、真空管ケージ、プリアンプ真空管シールドほかの部品を取り外した状態です。
ご質問およびトラブルシューティングは、Fenderの
スペシャリストにお問い合わせください :
1-800-856-9801 (米国 フリーコール)
1-480-596-7195 (米国外)
