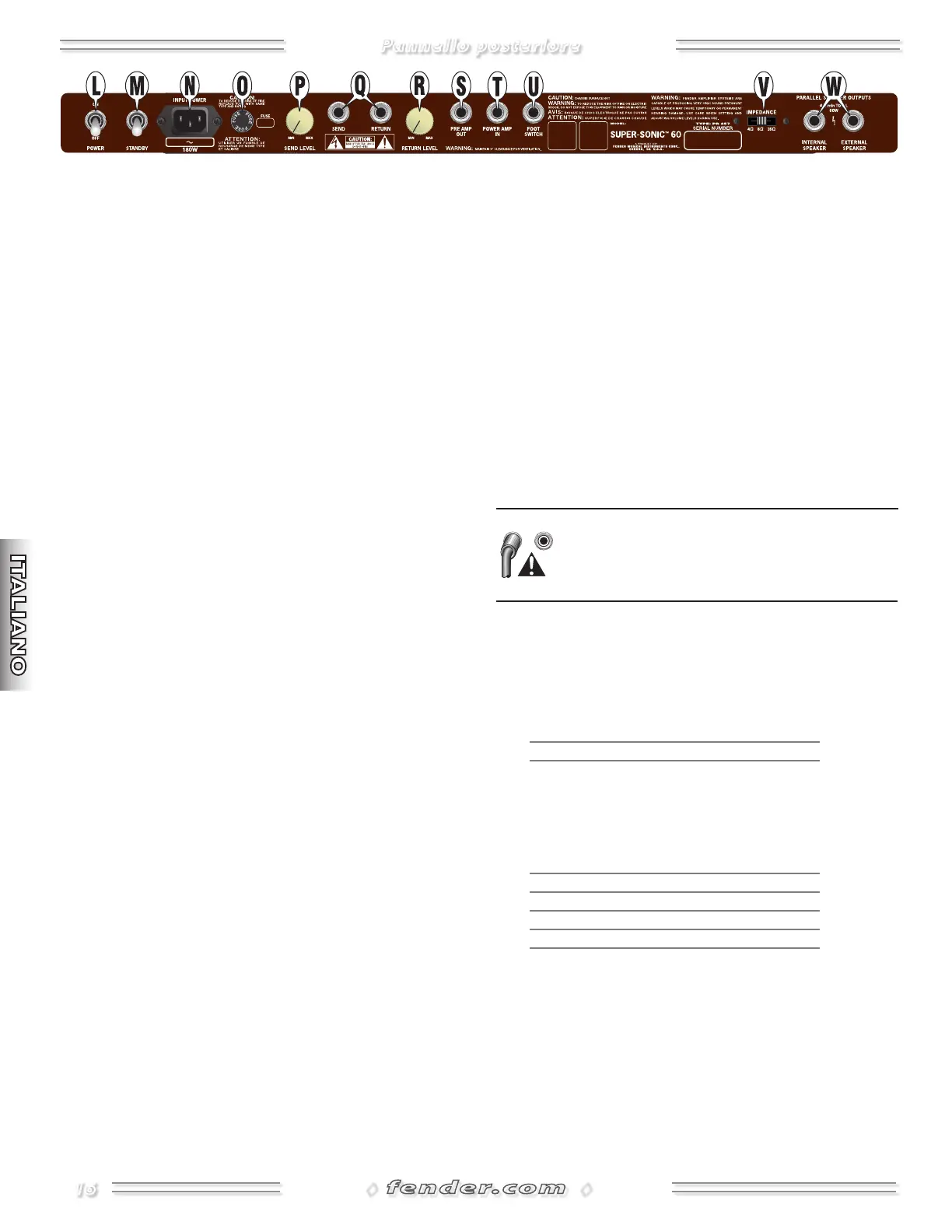

Pannello posteriore
L. POWER Attiva/disattiva l'amplificatore (ON-OFF). Tenendo
abbassato l'interruttore STANDBY {M} i primi secondi succes-
sivi all'attivazione dell'unità mediante l'interruttore Power (ON),
è possibile estendere il periodo di vita delle valvole.
M. STANDBY—In modalità standby, le uscite dell'amplificatore
risultano disabilitate mentre l'alimentazione viene fornita ai soli
filamenti delle valvole, per mantenerle calde. SUGGERIMENTO:
In caso di brevi pause, per estendere la durata delle valvole
ed evitare di dover attendere che queste si riscaldino prima di
riprendere a suonare, usa lo STANDBY al posto dell'interruttore
Power.
N. CoNNEssIoNE DI aLImENTaZIoNE IEC Usa il cavo d'alimen-
tazione fornito in dotazione per collegare questa uscita ad una
presa AC con messa a terra e conforme ai valori di voltaggio e
frequenza specicati nel pannello posteriore dell'amplicatore.
O. FUSIBILE Protegge l'amplificatore da eventuali sbalzi o pro-
blemi di corrente elettrica. In caso di sostituzione, utilizzare
solo fusibili del tipo e del valore specificati nel pannello poste-
riore dell'amplicatore.
P. SEND LEVEL Regolazione del livello d'uscita della mandata
SEND {Q}, utile per conformare il segnale alla sensibilità d'in-
gresso dell'unità d'effetti esterna collegata.
Q. SEND / RETURN Connessioni Effect loop. Collega la manda-
ta (SEND) e il ritorno (RETURN) rispettivamente all'ingresso e
all'uscita dell'unità d'effetti esterna. SUGGERIMENTO: Il pulsan-
te FX dell'unità Footswitch può fungere da comando Boost del
volume, anche in assenza di effetti collegati in loop. È sufficien-
te collegare l'uscita SEND all'ingresso RETURN usando un cavo
per chitarra, quindi regolare i livelli SEND LEVEL {P} e RETURN
LEVEL {R} per impostare il livello Boost desiderato.
R. RETURN LEVEL Regolazione di livello dell'ingresso RETURN
{Q} diretto all'amplificatore di potenza. Questo controllo è utile
per conformare il livello di volume dell'amplificatore quando
gli effetti sono disattivati, oppure per impostare un livello
alternativo selezionabile dall'unità Footswitch.
S. PRE AMP OUT—Uscita sbilanciata con livello di linea (che
include il riverbero nel modello Combo), utile per il collega-
mento a sistemi di registrazione o ad impianti di diffusione
esterni. NOTA: È possibile collegare questa uscita all'ingresso
POWER AMP IN di una seconda unità amp per ottenere una
configurazione a doppia amplificazione, in cui il controllo di
entrambe le unità sarà eseguibile dal pannello di controllo
dell'amplificatore primario.
T. POWER AMP IN— Ingresso diretto all'amplificatore di potenza.
Inserendo un connettore a questa connessione, il circuito pre-
amp viene automaticamente disconnesso dall'amplificatore di
potenza. Questo ingresso è utile per utilizzare il Super-Sonic
come amplificatore di potenza di estensione. Collega questo
ingresso all'uscita PRE AMP OUT di un'altra unità amp.
U. FOOTSWITCH Collega l'unità Footswitch a -pulsanti fornita
in dotazione per abilitare il controllo remoto delle funzio-
ni: Amp Voicing {C}, Channel {E} e bypass dell'Effect Loop.
Collegando l'unità Footswitch, i tasti {C} ed {E} del pannello fronta-
le risulteranno disabilitati.
V. sELETToRE ImpEDEDENZa —(solo modello Head)—
Seleziona l'impedenza dell'uscita Speaker corrispondente al
carico d'impedenza totale della configurazione di altoparlanti
scelta all'interno della successiva tabella {W}.
W. MAIN SPEAKER / EXTENSION SPEAKER
Quando l'amplificatore Super–Sonic è attivo (ON), la connessione
MAIN SPKR deve risultare SEMPRE collegata ad un altoparlante,
onde evitare danni eventuali. Prima di cambiare la connessione
degli altoparlanti o modificare le impostazioni d'impedenza, disat-
tiva l'amplificatore (OFF) oppure impostalo in modalità STANDBY.
• (Combo— Per una normale modalità d'uso, mantieni l'altopar-
lante interno collegato alla connessione MAIN SPKR. Collegando
un altoparlante da Ω come estensione al connettore EXT SPKR,
l'amplificatore Super–Sonic Combo si imposterà automatica-
mente per gestire un carico d'impedenza da Ω.
MAIN EXT IMPOSTAZIONE
SPKR SPKR IMPEDENZA AUTO
Ω + Non connesso = Ω
Ω + Ω = Ω
• (HEaD—Collega il cabinet e imposta il controllo IMPEDANCE
SELECTOR {V} facendo riferimento alla seguente tabella.
MAIN EXT IMPOSTAZIONE
SPKR SPKR IMPEDENZA
Ω + Non connesso = Ω
Ω + Ω = Ω
Ω + Non connesso = Ω
Ω + Ω = Ω
Ω + Non connesso = Ω
◊
◊
