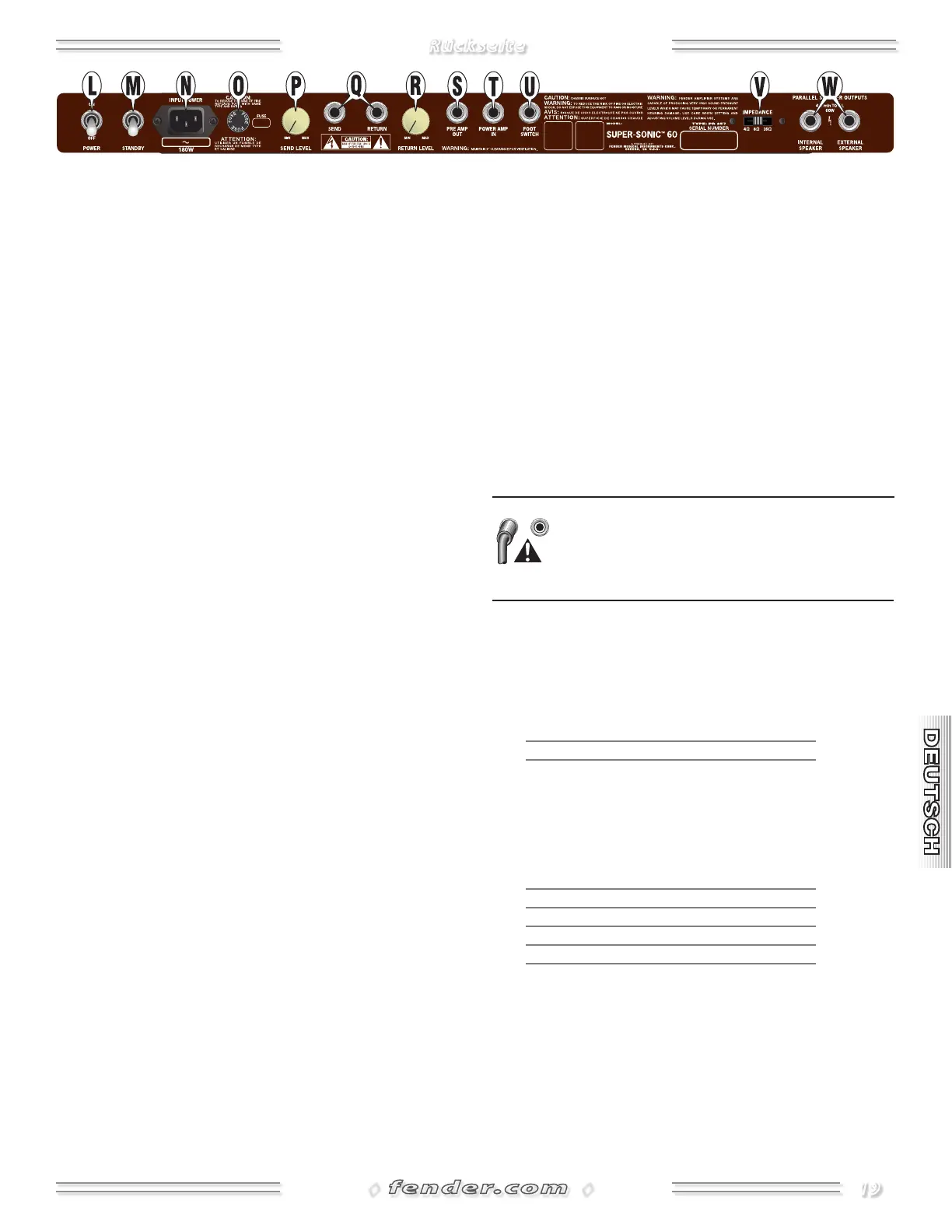

Rückseite
L. POWER Schaltet den Amp EIN/AUS. Sie können die
Lebens dauer der Verstärkerröhren verlängern, indem Sie den
STANDBY-Schalter {M} in den ersten Sekunden nach dem
Einschalten des Geräts deaktiviert lassen.
M. STANDBY— Im Standby-Modus sind die Amp-Ausgänge deak-
tiviert, während nur die Heizfäden der Röhren mit Spannung
ver sorgt und warm gehalten werden. TIPP: In kurzen Pausen
sollten Sie den Amp nicht aus-, sondern auf STANDBY schalten,
um die Lebensdauer der Röhren zu verlängern und eine Auf-
wärm verzögerung vor der Fortsetzung des aktiven Betriebs zu
vermeiden.
N. IEC NETZEINGaNG Verbinden Sie den Eingang über das
mit ge lieferte Netzkabel mit einer geerdeten Netzsteckdose,
die den Spannungs- und Frequenznennwerten auf der Amp-
Rück seite entspricht.
O. FUSE Schützt den Amp vor elektrischen Fehlern. Ersetzen
Sie durchgebrannte Sicherungen nur durch Sicherungen des
auf der Amp-Rückseite angegebenen Typs und Nennwerts.
P. SEND LEVEL Regelt den Ausgangspegel der SEND-Buchse
{Q} und passt das Signal an die Eingangsempfindlichkeit Ihres
externen Effektgeräts an.
Q. SEND / RETURN Effekt-Loop-Buchsen. Verbinden Sie SEND
mit dem Effektgerät-Eingang und RETURN mit dem Effekt-
gerät-Ausgang. TIPP: Die FX-Taste des Fußschalters kann auch
ohne eingeschleiften Effekt als Volume Boost-Schalter fung-
ieren. Verbinden Sie SEND einfach über ein Gitarrenkabel mit
RETURN und stellen Sie dann mit SEND LEVEL {P} und RETURN
LEVEL {R} die gewünschte Stärke der Lautstärke-Anhebung ein.
R. RETURN LEVEL Regelt den Eingangspegel des über die
RETURN-Buchse {Q} in die Endstufe eingespeisten Signals.
Damit können Sie den Pegel des Amps bei deaktivierten
Effekten anpassen oder einen alternativen, mit dem Fußschalter
wählbaren Pegel einstellen.
S. PRE AMP OUT — Dieser asymmetrische Line-Pegel-Ausgang
(mit Reverb beim Combo-Amp) eignet sich zum Anschließen
von Aufnahmegeräten und Soundsystemen. HINWEIS: Sie kön-
nen diese Buchse mit der POWER AMP IN-Buchse eines zweiten
Amps verbinden und so ein Doppelverstärker-Set einrichten,
bei dem sich beide Geräte über das Bedienfeld des ersten Ver-
stärkers steuern lassen.
T. POWER AMP IN — Direkteingang zur Endstufe. Die Preamp-
Schaltung wird automatisch deaktiviert, wenn diese Buchse
mit einem Stecker belegt wird. Nützlich, um den Super-Sonic
als Zusatzendstufe zu nutzen. Verbinden Sie diese Buchse
mit PRE AMP OUT eines anderen Amps.
U. FOOTSWITCH Schließen Sie hier den mitgelieferten -Tasten
Fußschalter an, um eine Fernwahl von Amp Voicing {C}, Chan-
nel {E} und FX Loop Bypass zu ermöglichen. Die entsprechen-
den vorderseitigen Tasten {C & E} werden beim Anschluss eines
Fußschalters deaktiviert.
V. IMPEDANCEWAHLSCHALTER (nur Amptop) — Wählen Sie
die Boxen-Ausgangsimpedanz, die der Gesamtimpedanzlast
Ihrer gewählten Boxenkonfiguration entspricht, aus der unteren
Tabelle {W}.
W. MAIN SPEAKER / EXTENSION SPEAKER
Die MAIN SPKR-Buchse muss bei EINGESCHALTETEM Super–
Sonic Amp IMMER mit einem Lautsprecher anschluss
be legt sein, um Beschädigungen zu vermeiden. Schalten
Sie den Amp auf OFF oder STANDBY, wenn Sie Lautspre-
cher anschlüsse oder Impedanz-Einstellungen ändern.
• (Combo amp — Lassen Sie beim normalen Betrieb den
inter nen Lautsprecher an die MAIN SPKR-Buchse angeschlos-
sen. Wenn Sie eine Zusatzbox mit Ω an die EXT SPKR-Buchse
an schließen, schaltet der Super–Sonic Combo Amp automa-
tisch auf die Verarbeitung einer Last von Ω um.
MAIN EXT AUTOMATISCHE
SPKR SPKR IMPEDANZWAHL
Ω + keiner = Ω
Ω + Ω = Ω
• (ampTops — Schließen Sie eine Box an und stellen Sie den
IMPEDANCE-WAHLSCHALTER {V} entsprechend der folgenden
Tabelle ein.
MAIN EXT IMPEDANZ
SPKR SPKR EINSTELLUNG
Ω + keiner = Ω
Ω + Ω = Ω
Ω + keiner = Ω
Ω + Ω = Ω
Ω + keiner = Ω
19
◊
◊
