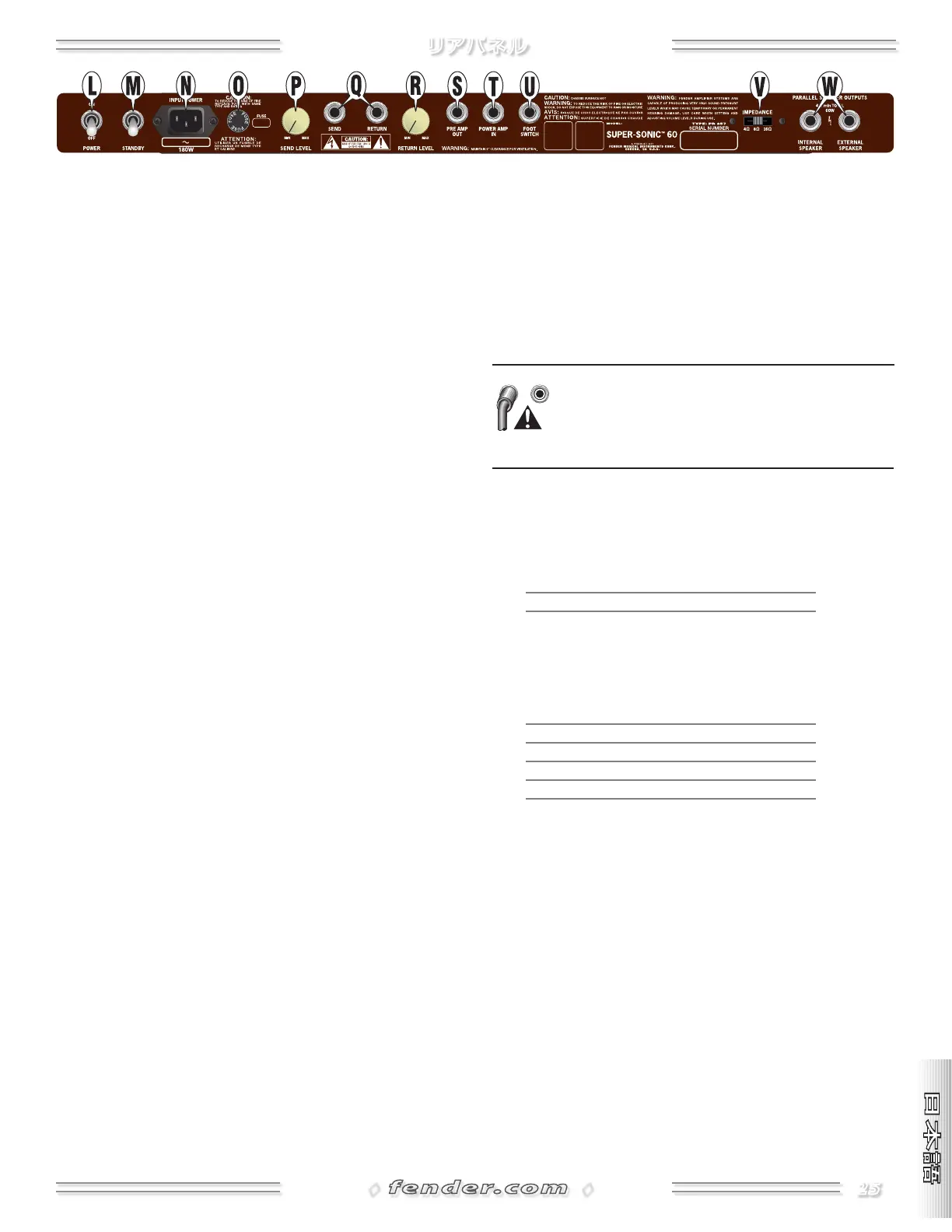

リアパネル
L. POWR アンプをオン・オフします。パワーをオンにした後、最初の 60 秒
の間、STANDBY｛M｝スイッチを下にセットしておくことで、アンプの真空
管の寿命を延ばすことができます。
M. STANDBスタンバイ状態では、出力は無効に設定されていますが、
真空管を温めておくように真空管にのみ電気を通します。ヒ ント：真空管
の寿命を延ばすためと、演奏を再開するまでの遅延時間を防止するため、
短期間パワーをオフにする場合は、電源を切らずに STANDBY を使うよ
うにします。
N. IC 電源入力ソケット アンプのリアパネルにある電 圧および周波 数の定
格に沿って、付属の電源コードを使い、接地されているコンセントに接続し
ます。
O. FUS 電気的障害からアンプを保護します。溶断したヒューズは、アンプ
のリアパネルに記載されているタイプおよび定格のヒューズのみと交換して
ください。
P. SND LVL SEND｛Q｝ジャックの出力レベルを調整します。お使い
の 外 部 エフェクトデバイスの 感 度 に合 わ せる のに使 い ま す。
Q. SND / RTURN エ フ ェ ク ト ル ー プ ジ ャ ッ ク で す 。S E N D を お 使 い
のエフェクトデバイスの入 力に、R E T U R N をエフェクト の 出 力 に 接 続
しま す。ヒ ント：エフェクトがル ープ 内になくても、フットスイッチの F X
ボタンは、音 量ブ ーストとして機能します。SEND を、ギターケーブルを使
って RETURN に接続し、音量ブーストで必要とされるレベルに、SEND
LEVEL｛P｝および RETURN LEVEL｛R｝を調整します。
R. RTURN LVL パワーアンプに入力される RETURN｛Q｝ジャック
の入力レベルを調整します。エフェクトがオフの状態でアンプの音量レベル
を合わせる場合、またはフットスイッチで選択できる代替音量レベルを設定
する の に使 えま す。
S. PR AMP OUT録音機器およびサウンドシステムへの接続に適切な、
非バランスラインレベル出力です（Combo アンプでは、リバーブが含まれ
て い ま す ）。 注 記：このジャックを 2 台目のアンプの POWER AMP IN
ジャックに接続して、プライマリアンプのコントロールパネルで、両方の
ユニットをコントロールする、ダブルアンプ設定ができます。
T. POWR AMP IN パワーアンプへの直接入力です。このジャックにプラグ
が挿入されると、パワーアンプのプリアンプ回路が自動的に切断されます。
Super-Sonic 60 を外部パワーアンプとして使うのに便利です。別の
アンプの PRE AMP OUT を、このジャックに接続します。
U. FOOT SWITCH 同梱の 3 ボタンフットスイッチを接続すると、アンプ
ボイシング｛C｝、チャンネル｛E｝および FX ループバイパスのリモート選択
が 可 能 になります。これらのボタン｛C および E｝は、フットスイッチが接続
されると、フロントパネルでは無効になります。
V. IMPDANC セレクタ （Head アンプのみ）—｛W｝の下にある表に
従って、選択されたスピーカー構成の総インピーダンス負荷に合わせて、ス
ピーカー出力インピーダンスを選 択します。
W. INTRNAL SPAKR / XTRNAL SPAKR

Super-Sonic 60 アンプがオンの場合、INTERNAL SPEAKER
ジャックにスピーカーを常に接続しておかないと、損傷が起きる
可能性があります。スピーカ接 続またはインピーダンス設定を変
更する場合は、必ずアンプをオフまたはスタンバイの状態にして
ください。
• （COMBO アンプ 通常の操作時は、内部スピーカーを INTERNAL
SPEAKER ジャックに接続しておきます。EXTERNAL SPEAKER
ジャックに 8Ω 外部スピーカーを接続すると、Super–Sonic 60 Combo
アンプは、自動的に 4Ω の負荷を扱えるように切り替わります。
INTERNAL EXTERNAL インピーダンス
ＳＰＥＡＫＥＲ ＳＰＥＡＫＥＲ 自動 設 定
8Ω + 無し = 8Ω
8Ω + 8Ω = 4Ω
• （HAD アンプスピーカーエンクロージャを接続してから、下の表に
従って IMPEDANCE セレクター｛V｝を設定します。
INTERNAL EXTERNAL インピーダンス
ＳＰＥＡＫＥＲ ＳＰＥＡＫＥＲ 設 定
16Ω + 無し = 16Ω
16Ω + 16Ω = 8Ω
8Ω + 無し = 8Ω
8Ω + 8Ω = 4Ω
4Ω + 無し = 4Ω
