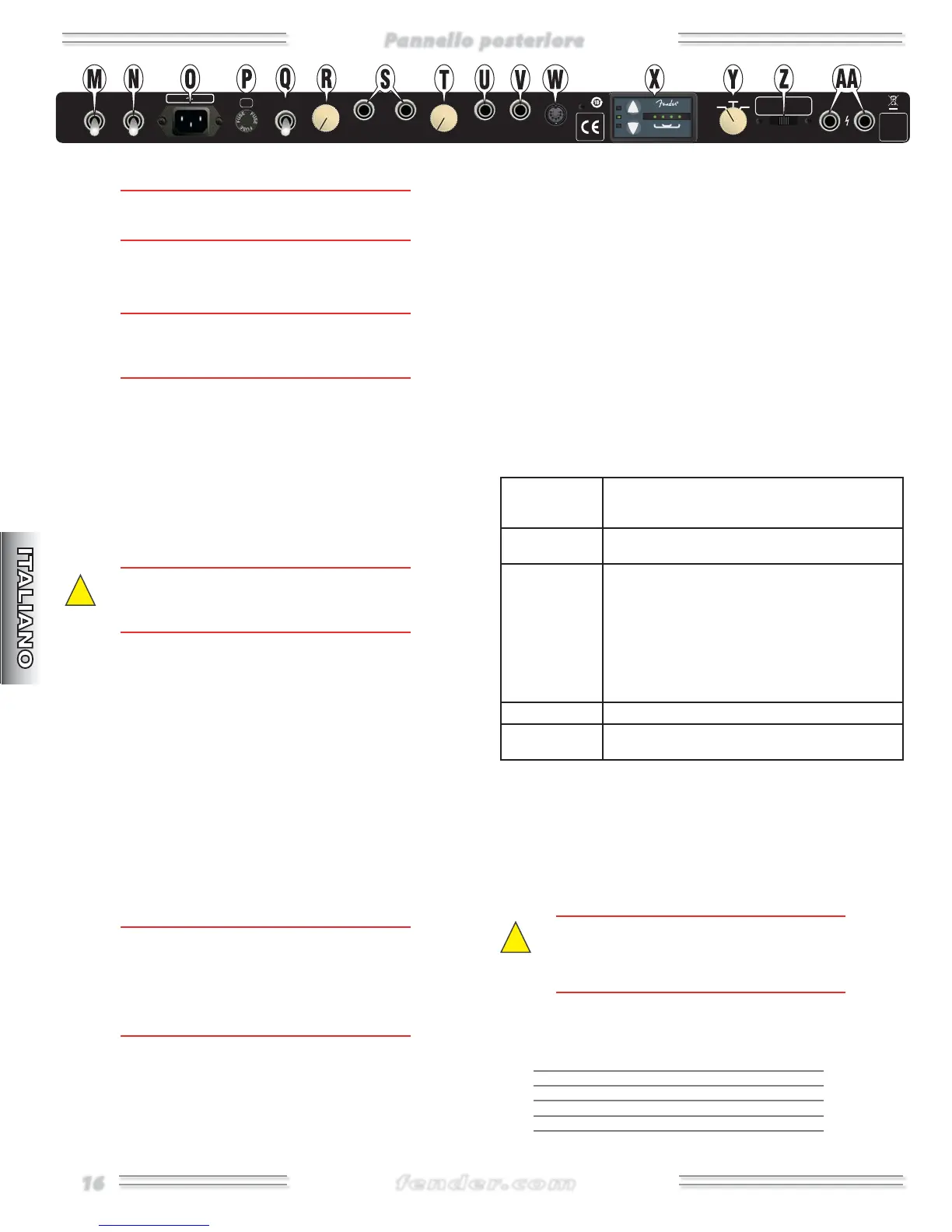

Pannello posteriore
M. POWER Accende e spegne l'unità.
♫
Puoi aumentare la longevità delle valvole dell'amplificatore lasciando in
basso l'interruttore STANDBY {N} per 60 secondi ogni volta che accendi.
N. STANDBY — In modalità standby gli output dell'amplificatore sono
disabilitati: la corrente alimenta solamente i filamenti delle valvole,
mantendole calde e pronte all'uso.
♫
Utilizza la modalità STANDBY invece che spegnere l'unità durante
brevi pause: aumenterai la longevità delle valvole ed eliminerai i
tempi per il loro riscaldamento nel momento in cui torni a suonare.
O. PRESA DI CORRENTE Connettere a una presa con messa a terra
tramite il cavo di alimentazione fornito, compatibilmente con le speci-
fiche di voltaggio e frequenza indicate sul retro dell'amplificatore.
P. FUSIBILE Protegge l'amplificatore da sbalzi di corrente. Sostituire un fusi-
bile bruciato solamente con il tipo specificato sul retro dell'amplificatore.
Q. ARENA / CLUB Seleziona ARENA per la potenza massima in uscita
(W) quando suoni in ambienti grandi. Seleziona CLUB per una
potenza in uscita minore (W) quando suoni in ambienti più piccoli o
in sessioni di registrazione.
!
Per evitare di sovraccaricare le valvole e per aumentarne la longevità,
si raccomanda di spostare l'interruttore ARENA/CLUB solamente
quando l'amplificatore è spento o in modalità STANDBY.
R. SEND LEVEL Regola il livello del jack SEND {S}. Usalo in abbinamento
alla sensibilità della tua unità effetti esterna.
S. SEND / RETURN Questi jack per loop effetti sono testati e compatibili
con effetti a pedale (instrument-level) e processori di effetti (line-level).
Collega SEND all'ingresso della tua unità effetti e RETURN alla sua uscita.
Per impostare un livello uniforme del loop effetti (in modo che il
volume del loop effetti equivalga al volume del segnale con il loop
effetti disabilitato):
1. Inizia con SEND LEVEL {R} al massimo e RETURN LEVEL {T} al minimo.
2. Se noti distorsioni con il processore di effetti, riduci SEND LEVEL (e/o
il controllo del livello in ingresso del processore, se presente) fino alla
scomparsa della distorsione.
3. Aumenta quindi RETURN LEVEL (e/o il controllo del livello in uscita
del processore, se presente) fino a raggiungere il livello uniforme (o il
volume che preferisci).
♫
Il pulsante Effects Loop sul pedale può essere impostato come boost
del volume principale senza effetti collegando SEND a RETURN
con un cavo per strumenti. Con SEND LEVEL {R} e RETURN LEVEL
{T} impostati al massimo il loop effetti apporterà ulteriori 12dB di
guadagno al segnale. Puoi abbassare RETURN LEVEL per ottenere un
boost minore.
T. RETURN LEVEL Regola il livello in ingresso all'amplificatore dal jack
RETURN {S}. Usalo per pareggiarlo al livello dell'amplificatore quando
gli effetti sono spenti, o per impostare un livello di volume alternativo
selezionabile dal pedale.
U. PRE AMP OUT — Uscita sbilanciata a livello di linea (include il riverbero).
V. POWER AMP IN — Ingresso diretto all'amplificatore di potenza.
Quando un cavo viene inserito qui il circuito del preamplificatore è
disattivato automaticamente.
W. FOOTSWITCH Collega qui il pedale a quattro pulsanti incluso, in
modo da abilitare la selezione a distanza di: Amp Voicing {C}, canale
{F} e il bypass del riverbero e del loop effetti. NOTA: quando il pedale è
collegato i pulsanti del pannello frontale vengono disattivati.
X. AUTOMATIC BIAS Dopo che l'amplificatore si è scaldato (almeno
per un minuto), seleziona la temperatura del bias delle valvole (WARM/
NORMAL/COOL) tramite le frecce "su" e "giù". All'accensione succes-
siva, l'amplificatore ricorderà le tue ultime impostazioni. NOTA: premi
contemporaneamente le frecce "su" e "giù" per un secondo per ripristi-
nare le impostazioni iniziali automatiche del bias.
A seconda delle condizioni di ogni valvola i LED dell'OUTPUT TUBE
STATUS indicheranno le seguenti informazioni.
I LED si sposta-
no da sinistra
a destra
L'amplificatore si sta scaldando (richiede circa un
minuto).
Il LED è verde
fisso
La valvola è OK e il bias combacia con la temperatura
di bias selezionata (WARM/NORMAL/COOL).
Il LED lampeg-
gia verde
Il bias della valvola non combacia con la temperatura di
bias selezionata. Può accadere di tanto in tanto per le
singole valvole intanto che il sistema automatico di rego-
lazione del bias sta impostando il bias. Normalmente,
per raggiungere il bias desiderato e perché il LED ritorni
stabilmente verde, sono richiesti meno di 20 secondi. Se il
LED continua a lampeggiare dopo 5 minuti, le sue impo-
stazioni relative al bias sono fuori dal range del sistema
automatico di bias e la valvola relativa va sostituita.
Il LED è rosso La valvola manca o è danneggiata.
Il LED è arancio-
ne
Una valvola è spenta. Questo può verificarsi quando la val-
vola accoppiata (1A/1B) o (2A/2B) manca o è malfunzionante.
Y. DAMPING CONTROL — Usalo per scegliere un comportamento più
"reattivo" o "morbido" da parte degli altoparlanti. Con "damping" si
intende l'interazione dell'amplificatore valvolare con gli altoparlanti.
Z. SELETTORE DI IMPEDENZA Seleziona l'impedenza in uscita
dell'altoparlante compatibile con il carico totale di impedenza della com-
binazione di altoparlanti scelta, riferendoti alla tabella di seguito {AA}.
AA. MAIN SPEAKER / EXTERNAL SPEAKER
!
Per evitare danni all'unità, un altoparlante deve SEMPRE essere
collegato al jack MAIN SPEAKER quando l'amplificatore è ACCESO.
Quando cambi i collegamenti agli altoparlanti o le impostazioni di
impedenza SPEGNI o metti in STANDBY l'amplificatore.
Collega le casse e imposta il SELETTORE DI IMPEDENZA {Z} riferendoti
alla tabella sottostante.
MAIN EXTERNAL SELETTORE
SPEAKER SPEAKER DI IMPEDENZA
Ω + Nessuno = Ω
Ω + Ω = Ω
Ω + Nessuno = Ω
Ω + Ω = Ω
Ω + Nessuno = Ω
INPUT
POWER
V Hz
325W
4A L
250V
FUSE
POWER STANDBY
OFF
ON
SEND LEVEL RETURN LEVEL
SEND RETURN
TYPE: PR 903
MIN MAX MIN MAX
CLUB
ARENA
PRE AMP
OUT
POWER AMP
IN
FOOT SWITCH
NORMAL
LOOSE TIGHT
IMPEDANCE
MAIN
SPEAKER
EXTERNAL
SPEAKER
DAMPING CONTROL
4Ω 8Ω 16Ω
PARALLEL SPEAKER OUTPUTS
4Ω min TOTAL
10 0W
SERIAL NUMBER
WARM
NORMAL
COOL
OUTPUT TUBE STATUS
AUTOMATIC BIAS
PATENT PENDING
2A 1A 1B 2B
ADJUST
16
