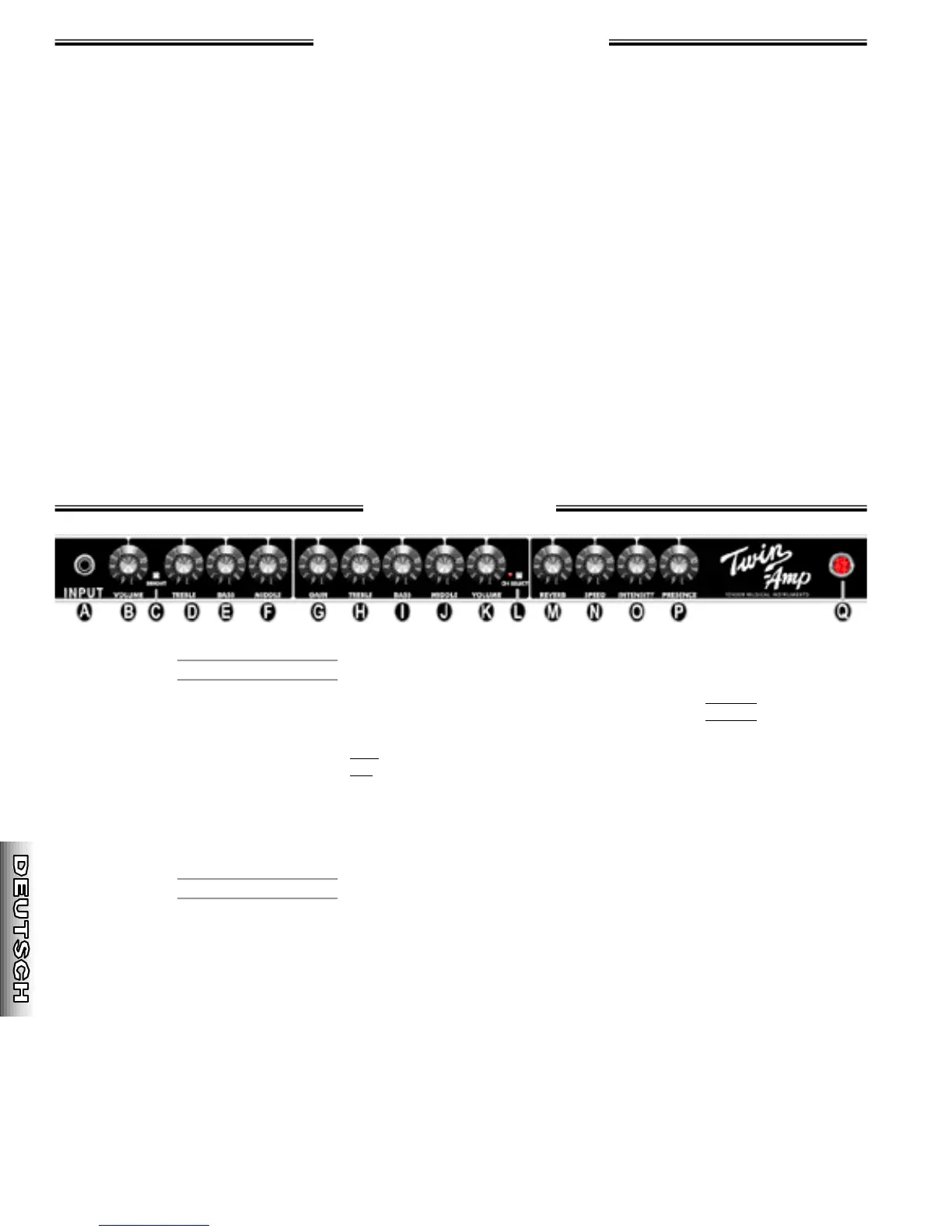

A. INPUT - Gitarreneingang
1•Channel•1
B. VO LU M E - Steuert die Gesamtlautstärke des
Verstärkers, wenn Kanal-1 aktiviert ist.
C. BRIGHT - Dieser Zwei-Positionen-Schalter verstärkt
die Höhen für Kanal -1 :
Knopf NICHT GEDRÜCKT > BRIGHT AUS
Knopf GEDRÜCKT > BRIGHT EIN
D. T R E B L E - Steuert den Anteil der hohen Frequenzen für
K a n a l -1.
E. BASS - Steuert den Anteil der tiefen Frequenzen für
Kanal-1.
F. MIDDLE - Steuert den Anteil der mittleren Frequenzen
für Kanal-1.
2•Channel•2
G. GAIN - Steuert die Vorstufenverzerrung, wenn Kanal-2
aktiviert ist. Höhere GAIN-Einstellungen bewirken eine
stärkere Verzerrung. Verwenden Sie GAIN in Verbindung
mit der VOLUME-Regelung (K) von Kanal 2, um die
Gesamtlautstärke des Verstärkers einzustellen.
H. TREBLE - Steuert den Anteil der hohen Frequenzen für
K a n a l -2. T R E B L E hat weniger Wirkung, wenn der
MIDDLE-Regler höher als „3“ steht.
I. BASS - Steuert den Anteil der tiefen Frequenzen für
Kanal-2.
J. MIDDLE - Steuert den Anteil der mittleren Frequenzen
für Kanal-2.
K. VO LU M E - Steuert die Gesamtlautstärke des
Verstärkers, wenn Kanal-2 aktiviert ist, in Verbindung mit
GAIN (G). Verwenden Sie diesen VOLUME-Regler, um
die Lautstärke von Kanal-2 im Verhältnis zur Einstellung
von Kanal-1 zu steuern.
L. CHANNEL SELECT - Dieser Zwei-Positionen-
Schalter wählt den Vorverstärkerkanal gemäß der LED-
Anzeige aus:
Knopf NICHT GEDRÜCKT > Kanal-1 > LED AUS
Knopf GEDRÜCKT > Kanal-2 > LED AN
Hinweis: Wenn der Fußschalter angeschlossen ist, wird
die CHANNEL SELECT-Funktion auf den Fußschalter
übertragen und auf der Gerätefrontseite deaktiviert.
M. REVERB - Regelt die REVERB-Intensität in beiden
Kanälen. Hinweis: Der REVERB-Effekt kann von einem
Fußschalter aus EIN/AUS geschaltet werden.
N. SPEED - Steuert die TREMOLO-Modulationsfrequenz.
Hinweis: Der Fußschalter muss angeschlossen sein (und
TREMOLO auf ON) stehen, damit der TREMOLO-Effekt
funktioniert. Drehen Sie INTENSITY hoch, wenn der
SPEED-Effekt stärker hörbar sein soll.
O. I N T E N S I T Y - Steuert die Sweep-Intensität des
T R E M O L O- E ffekts. Hinweis: Der Fußschalter muss
angeschlossen sein (und TREMOLO auf ON) stehen,
damit der TREMOLO-Effekt funktioniert. Im -Power-
Modus ist der TREMOLO-Effekt schwächer.
P. P R E S E N C E - Steuert den Anteil der ultrahohen
Frequenzen in den Kanälen 1 und 2.
Q. P OW E R - A N Z E I G E - Leuchtet, wenn P O W E R
E I Ngeschaltet ist und der P r o - Tu b e-Amp mit Spannung
v e r s o r gt wird. Hinweis: Um das Birnchen auszuwechseln,
müssen Sie die rote Abdeckung abschrauben.
Verwenden Sie Sicherungen des Typs T47.
Herzlichen Glückwunsch! Ihr Pro-Tube Series-Verstärker von
Fender bietet Ihnen Weltklasse-Sound und extre m e
Vielseitigkeit. In diesem Handbuch werden Betrieb und
Wartung des Twin-Amp erläutert. Lesen Sie es aufmerksam
durch, damit Sie alle professionellen Funktionen optimal nutzen
können:
◊
◊ Zwei Vorverstärkerkanäle: •G e t rennte Regelung von
VOLUME, TREBLE, MIDDLE u n d B A S S, •Kanal 1—
BRIGHT-Regler für cleane Tonanhebung, •Kanal 2—GAIN-
Regler für warme Pro-Tube-Verzerrung.
◊
◊ K l a n g - Tools: •R E V E R B, der sanft klingende Fender-
Federhall, •Akzentuierung der ultrahohen Frequenzen durch
denPRESENCE-Regler, •TREMOLO-Lautstärkemodulierung
mit Reglern für SPEED und INTENSITY .
◊
◊ Optionen für den Effects Loop: •SEND- und RETURN-Regler
zum Ausgleichen oder Einstellen bestimmter Lautstärken für
ENGAGE/BYPASS.
◊
◊ F e r nbedienung: 4-Ta s t e n - F u ß s c h a l t e r (mitgeliefert) für:
•CHANNEL SELECTION, •EFFECTS LOOP, •REVERB und
•TREMOLO.
◊
◊ Erweiterungsoptionen: •Ausgang für einen zweiten P r o -
Tu b e - Verstärker über die Buchsen PRE-AMP OUT u n d
POWER-AMP IN , wobei beide Geräte zusammen steuerbar
sind, •Ausgang für Mischpulte u. ä., •an die Buchsen MAIN
S P E A K E R und EXTERNAL SPEAKER können Sie pro
Verstärker jeweils zwei 8-Ohm-Lautspre c h e r b o x e n
anschließen.
◊
◊ Wählbare Ausgangsleistung: •FULL POWER liefert 100 Watt.
•1/4 OUTPUT POWER liefert 25 Watt, geeignet für kleinere
Räumlichkeiten. Kann dazu verwendet werden, den bei
maximaler Lautstärke vorhandenen Drive-Ton auch bei
niedrigeren Lautstärken zu erhalten.
◊
◊ Qualitätsbauweise: •Das Chassis ist aus hochwertigen,
transporttauglichen Materialien gefertigt. •Die Gehäuse
bestehen aus robustem 1,9-cm-Sperrholz (Buche und
Ahorn). •Bespannung aus Tolex
®
für langlebigen Schutz und
ansprechendes Design.
◊
◊ Extras: Tilt-Back-Stützen für einen besseren Hörwinkel.
◊
◊ In diesem Handbuch finden Sie auch Anleitungen zum
Testen, Abstimmen und Austauschen der Vakuum-Röhren,
dem Herzstück Ihres Pro-Tube-Sounds.
Vielen Dank, dass Sie sich für Fender
®
entschieden haben!
—Ton, Tradition und Innovation seit 1946.
