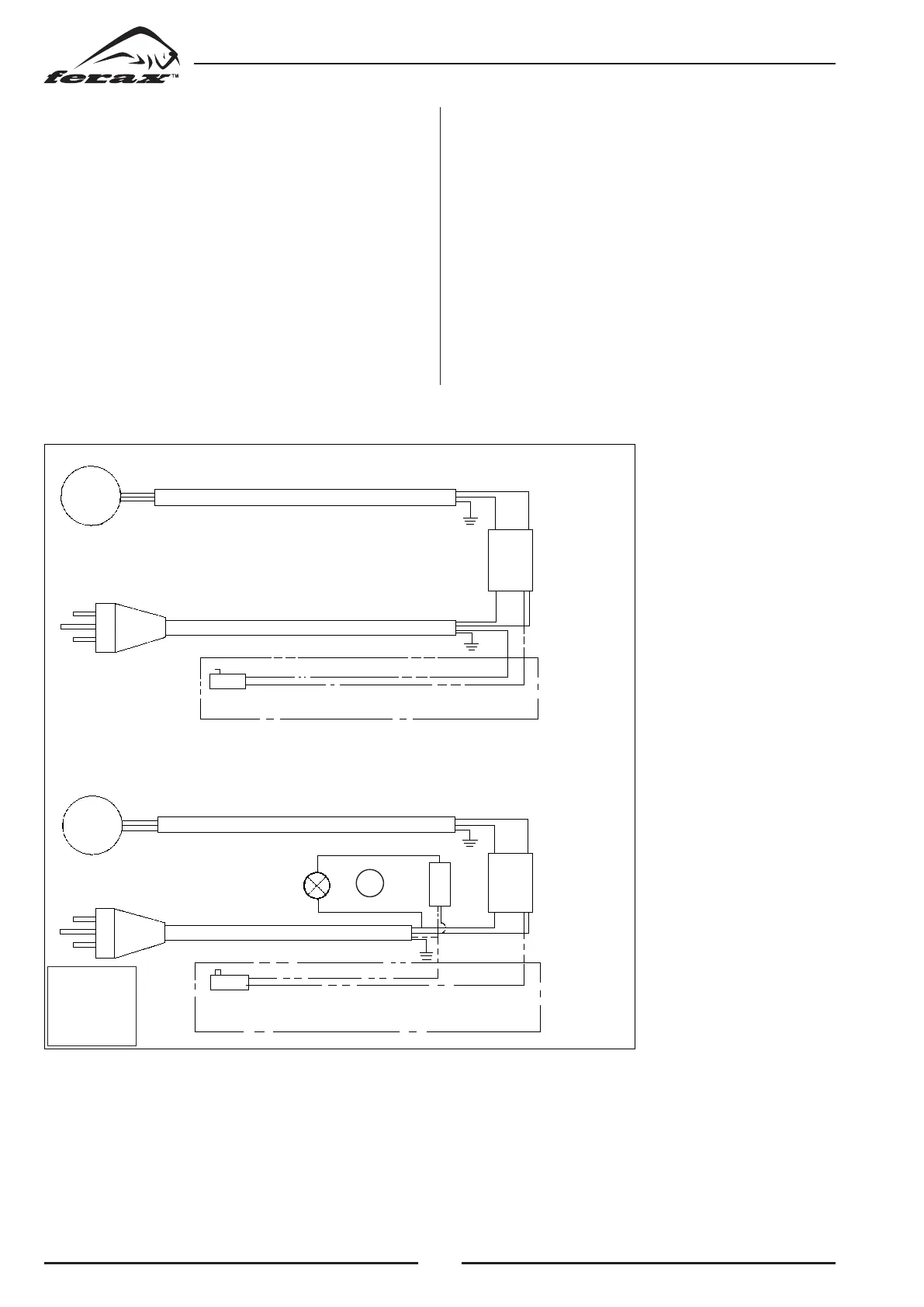

SCHEMAT
POŁĄCZEŃ ELEKTRYCZNYCH
Silnik
Silnik
Kabel
silnika
Kabel silnika
Kabel zasilający
Kabel
zasilający
Mikroprzełącznik
Opcja
Mikroprzełącznik
Opcja
Oświetlenie
A
Wyłącznik
oświetlenia
zielony
Wyłącznik
Wyłącznik
16
DB
/
DF
1-faz
20
DB / DF
1-faz.
A
UŻYWANIE
WSKAŹNIKA
LASEROWEGO
Zlecenia
dotyczące bezpieczeństwa. Ostrzeżenie. Nie
wolno patrzeć wprost w promień laserowy.
Nigdy nie kierować promienia laserowego w kierunku
osób ani ich oczu.
Wskaźnika laserowego nie można używać do
materiałów odbijających światło.
Wskaźnik laserowy można włączać tylko gdy skiero-
wany jest w kierunku obrabianego materiału.
Sposób
posługiwania się
1.
Zaznaczyć na materiale punkt wiercenia.
2.
Dołączyć wtyczkę do gniazdka i włączyć maszynę.
3. Włączyć laser i przesuwając materiał naprowadzić
krzyż wskaźnika na zaznaczony punkt.
4. Zamocować materiał.
5. Wiercić.
6. Wyłączyć laser.
Regulacja
ustawienia promienia laserowego
1.
P
o
l
uzowując pierścień każdego z laserów
wyregulować ustawienie krzyża tak, by jego punkt
przecięcia znajdował się dokładnie w punkcie wier-
cenia.
2. Zacisnąć na powrót pierścienie.
Jak
prawidłowo używać wyłącznika głównego i wyłącznika awaryjnego?
Przy
normalnym użytkowaniu maszyna rozpoczyna pracę po naciśnięciu zielonego przycisku wyłącznika
głównego. Naciśnięcie przycisku czerwonego powoduje zatrzymanie maszyny. Również zamknięcie pokrywy tego
wyłącznika spowoduje zatrzymanie maszyny.
W sytuacji zagrożenia nacisnąć przycisk zatrzymywania awaryjnego, znajdujący się poniżej wyłącznika głównego,
a maszyna się zatrzyma. W celu zresetowania wyłącznika awaryjnego należy pokręcić przycisk zatrzymywania
awaryjnego w prawo. Maszynę znów można używać normalnie.
