2 4+n CITYLINE AUDIO KIT
Cod. 970007b V09_20
CONECTORES PLACA
CARACTERÍSTICAS TÉCNICAS
PLACA
en reposo
audio activo
iluminación por módulo de pulsadores
185 mA
480 mA
10 mA
Alimentación
Consumo
Temperatura de funcionamiento
Potencia audio sentido vivienda-calle
Volumen regulable en ambos sentidos
12 Vac/12 Vdc
[-10 , +60 °C] / [14 , +140 °F]
Potencia audio sentido calle-vivienda
1W
0,15 W
Llamada Electrónica
Micrófono: Electret - Resist. dinámica 50 W
Temperatura de funcionamiento
8 , 12 Vpp
[0, +60ºC] / [32, +140ºF]
Altavoz
1.75” 16 W
TELEFONO














































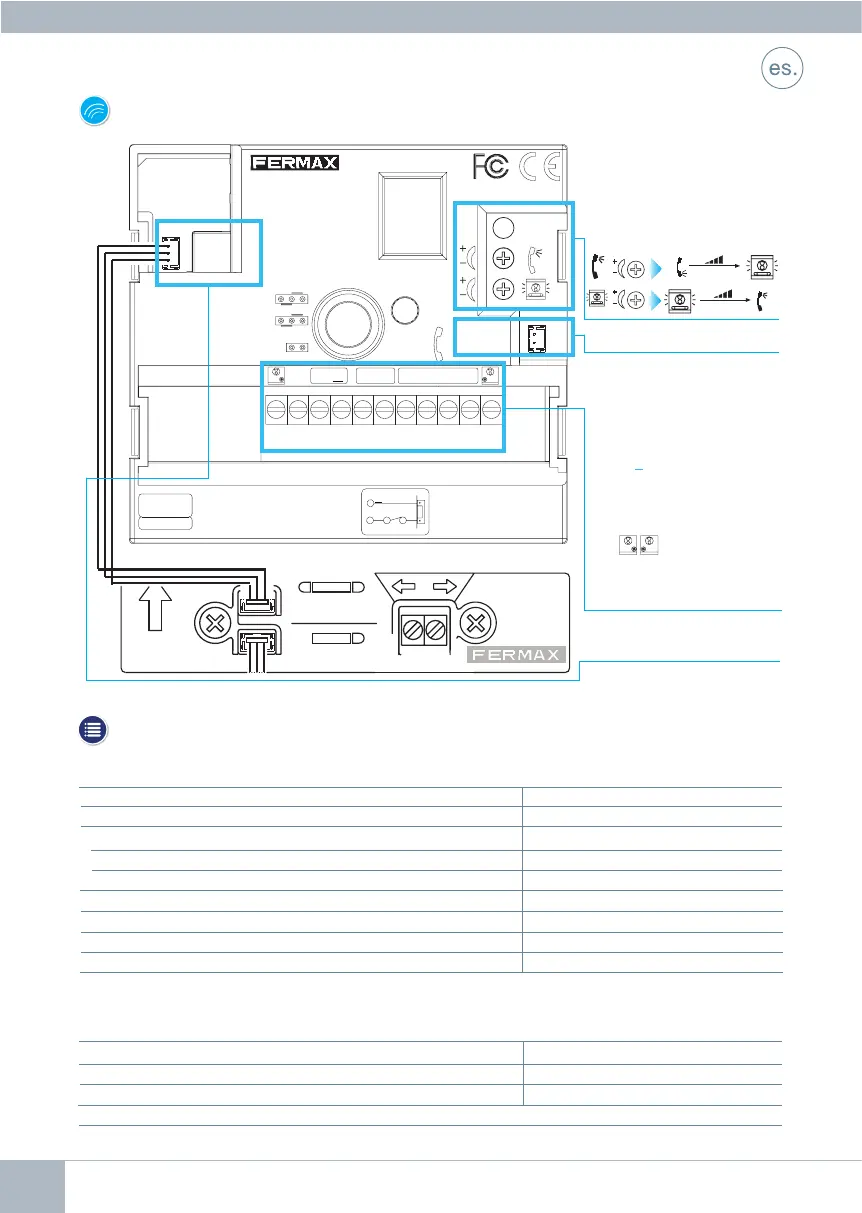

Conectores placa
• Bornas de Conexión del
sistema:
~, ~: alimentación
(12 Vac/Vdc).
C,No:conexión
abrepuertas.
1, 2, 3, 6: comunes audio.
: pulsador de
llamada a vivienda.
Conexión borna 4 del
teléfono.
Micrófono
Ajustes de Audio
CN2 (L+,L-,Cp): conexión
módulo de pulsadores.
