Pag 51
ON
B
D
A
C
E
F
PL
Nº
SB
BK
EG
Nº
TYPE
BK
DL1
CN9 TAMPER
CN1
PACK
EXTENSION
ALIMENTACION
POWER SUPPLY
18 Vdc
-+
JP1
JP2
-
BS
S
C
NCNO
B
B
+
GND
P2
EXIT
ONE
TO
ONE
CT
+
2
1
ADAPTOR
LINE
LEDS
JP2
JP1
C
OFF
OFF
ON
VIDEO
DUOX
AMPLIFIER
AMPLIFICADOR
CN2
C
NC
NO
MIC
AUDIO
LANGUAGE
IDIOMA
BUS
CN3
VERSION :
18Vdc
P1
SW1
CN9
CN1
SW1 PROG
CN1
CN1
CN1
ENTRADA/INPUT
ARRIVÉE/EINTRITT
UP
SALIDA/OUTPUT
SORTIE/AUSGANG
CN2
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL
Amplificador Cityline
Cable de 5 vías (se
puede usar el del
módulo de extensión
de llamadas)

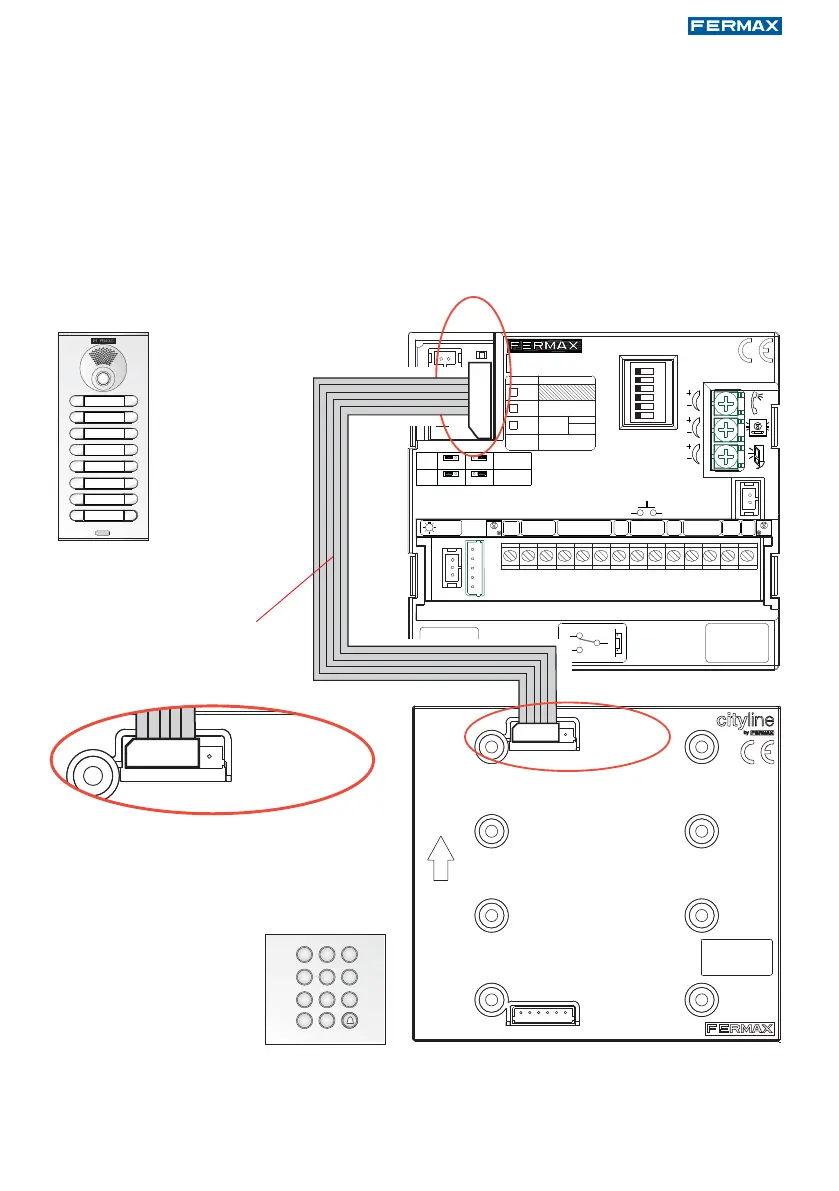

Detalle: conectar el cable de 5 vías
al teclado (CN1) tal y como se
muestra en el esquema, (queda libre
el pin de la derecha).
NOTA:
- En las placas Cityline (perfil continuo) si es necesario conectar el teclado, puesto
que el conector del amplificador (CN1) para el “Módulo de extensión de llamadas”
es de 5 vías, y el teclado es de 6 vías se tendrá que conectar por medio de un cable
de 5 vías conectado al teclado de la vía 1 a la 5.
Realizar los siguientes pasos:
1º. Con la alimentación desconectada, quitar el módulo de extensión de llamadas (sólo
el cable de 5 vías, que está conectado a CN1 en el amplificador).
2º. Usar el cable de 5 vías para conectar el teclado tal y como muestra el esquema.
3º. Reconectar la alimentación. Ya se pueden programar los parámetros necesarios
mediante el teclado.
4º. Antes de realizar las operaciones de desconectar el teclado y conectar de nuevo el
módulo de extensión de llamadas, quitar la alimentación.
987
654
321
A
B
0
