Pag 68
ON
B
D
A
C
E
F
DL1
CN9 TAMPER
CN1
PACK
EXTENSION
ALIMENTACION
POWER SUPPLY
18 Vdc
-+
JP1
JP2
-
BS
S
C
NCNO
B
B
+
GND
CT
CN2
ADAPTOR
LINE
LEDS
JP2
JP1
C
OFF
OFF
ON
PL
Nº
SB
BK
EG
Nº
TYPE
BK
VIDEO
DUOX
AMPLIFIER
AMPLIFICADOR
+
2
1
C
NC
NO
EXIT
MIC
AUDIO
LANGUAGE
IDIOMA
ONE
BUS
CN3
TO
ONE
VERSION
:
18Vdc
SW1
CN9
CN1
SW1 PROG
ENTRADA/INPUT
ARRIVÉE/EINTRITT
CN1
UP
SALIDA/OUTPUT
SORTIE/AUSGANG
CN2
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL

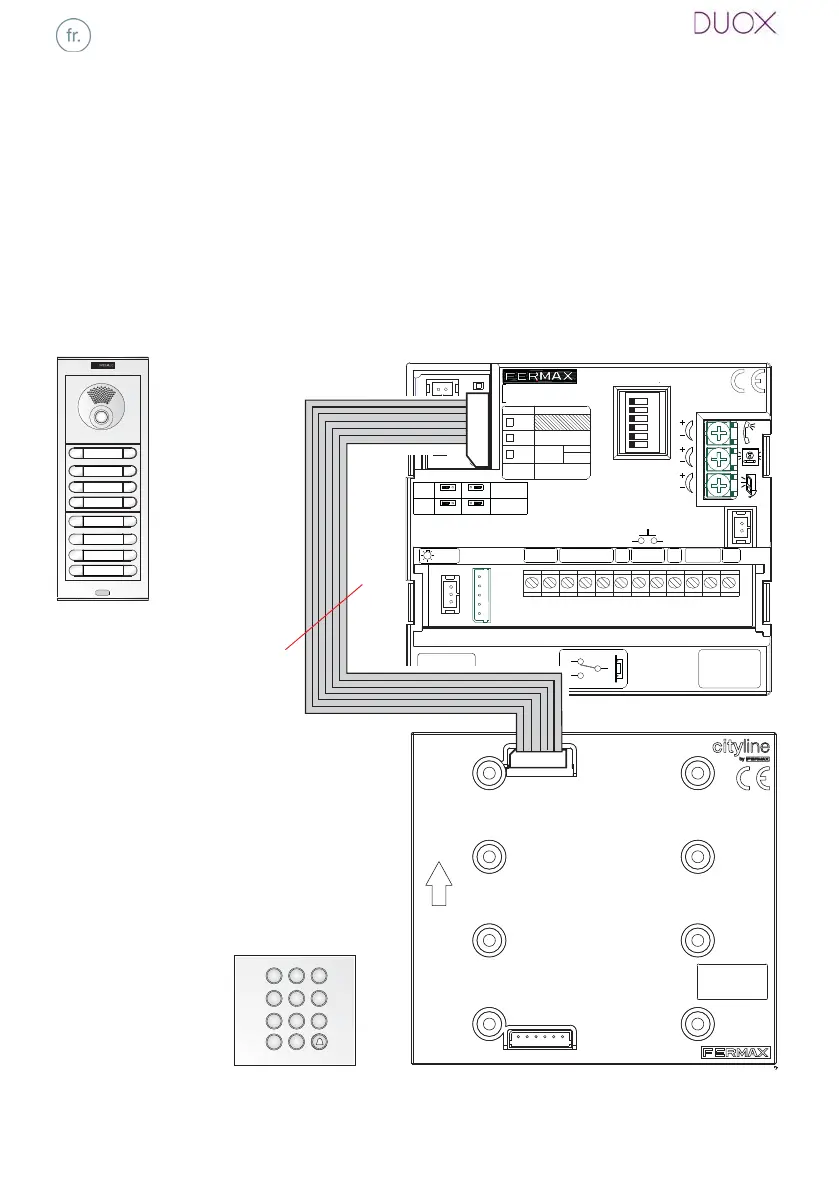

Amplificateur Skyline
Suivre les étapes suivantes :
1º. Une fois l’alimentation coupée, retirer le module à boutons-poussoirs skyline qui est
relié à CN1 sur l’amplificateur.
2º. Se servir du câble 6 voies de cette connexion pour raccorder le clavier comme indiqué
sur le schéma.
3º. Remettre l’alimentation. Il est alors possible de programmer les paramètres
nécessaires à l'aide du clavier.
4º. Avant de réaliser les opérations visant à déconnecter le clavier et raccorder de nouveau
le module à boutons-poussoirs skyline, couper l’alimentation.
987
654
321
A
B
0
Câble 6 voies
