Pag 75
ON
B
D
A
C
E
F
PL
Nº
SB
BK
EG
Nº
TYPE
BK
DL1
CN9 TAMPER
CN1
PACK
EXTENSION
ALIMENTACION
POWER SUPPLY
18 Vdc
-+
JP1
JP2
-
BS
S
C
NCNO
B
B
+
GND
P2
EXIT
ONE
TO
ONE
CT
+
2
1
ADAPTOR
LINE
LEDS
JP2
JP1
C
OFF
OFF
ON
VIDEO
DUOX
AMPLIFIER
AMPLIFICADOR
CN2
C
NC
NO
MIC
AUDIO
LANGUAGE
IDIOMA
BUS
CN3
VERSION
:
18Vdc
P1
SW1
CN9
CN1
SW1 PROG
CN1
CN1
CN1
ENTRADA/INPUT
ARRIVÉE/EINTRITT
UP
SALIDA/OUTPUT
SORTIE/AUSGANG
CN2
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
TASTATURMODUL
Cityline-Verstärker
5-drahtiges Kabel (das
Ruferweiterungsmodul
kann eingesetzt werden)

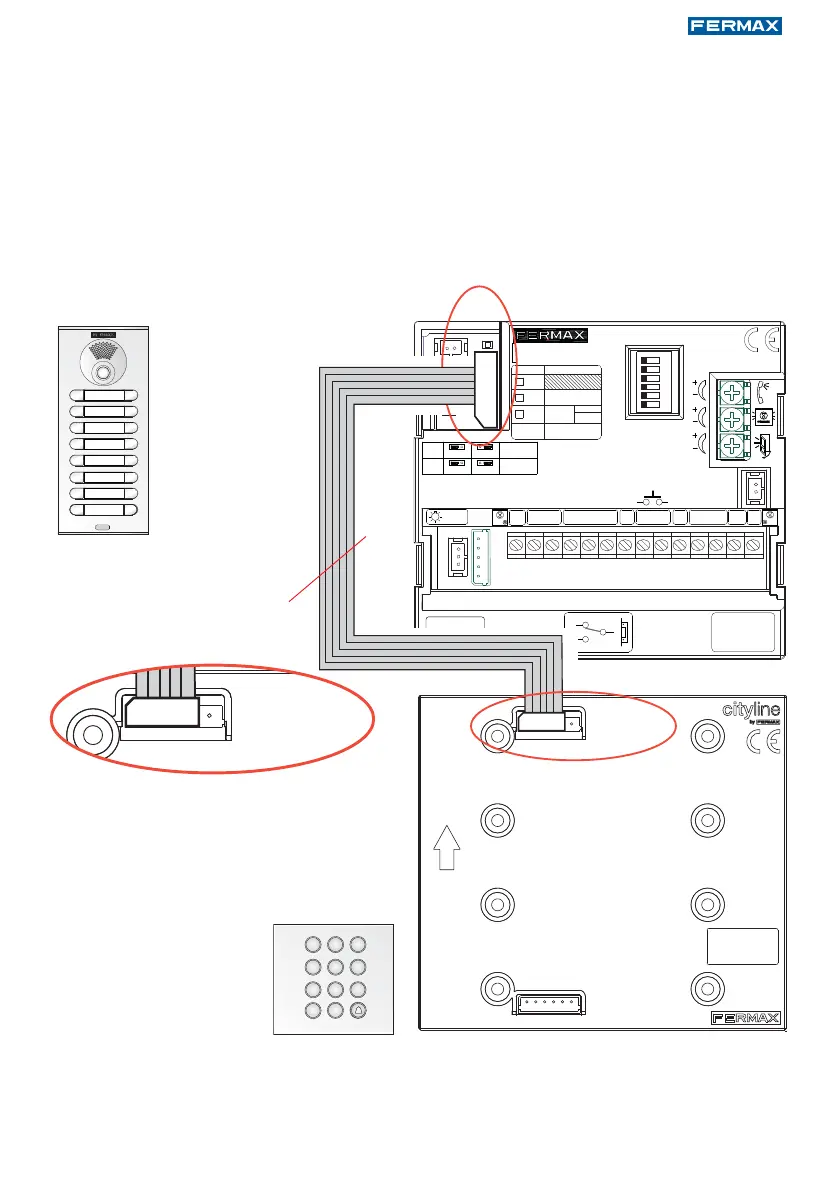

Im Detail: Das 5-drahtige Kabel der
Tastatur (CN1) so anschließen, wie
auf dem Schema dargestellt (der
Steckplatz rechts wird dabei frei).
HINWEIS:
- Bei Cityline-Türstationen (durchgehendes Profil) muss eine Tastatur angeschlossen
werden, da der Verstärkeranschluss (CN1) für das Ruferweiterungsmodul 5-polig
und die Tastatur 6-polig ist. Der Anschluss erfolgt dabei über ein 5-drahtiges Kabel,
das an die Pole 1-5 der Tastatur angeschlossen wird.
Folgende Schritte müssen ausgeführt werden:
1. Das Netzgerät ausschalten und dann das Ruferweiterungsmodul entfernen (dabei muss nur
das 5-drahtige Kabel, dass an CN1 des Verstärkers angeschlossen ist, entfernt werden).
2. Das 5-drahtige Kabel benutzen, um das Kabel wie auf dem Schema dargestellt, anzuschließen.
3. Netzgerät wieder anschließen/einschalten. Nach Ablauf dieser Zeit können die notwendigen
Parameter mithilfe der Tastatur programmiert werden.
4. Bevor die Tastatur entfernt und das Ruferweiterungsmodul wieder angeschlossen wird,
muss die Stromzufuhr unterbrochen werden.
987
654
321
A
B
0
