SET AMPLIF. VIDEO DUOX BUZON PULS. / MAILBOX DUOX VIDEO AMP. SET PUSHBUTTON / SET AMP. VID. DUOX BOÎTE LETTRE POUSSOIR / BRIEFKASTEN VID. DUOX LAUTSPR. SET TASTE

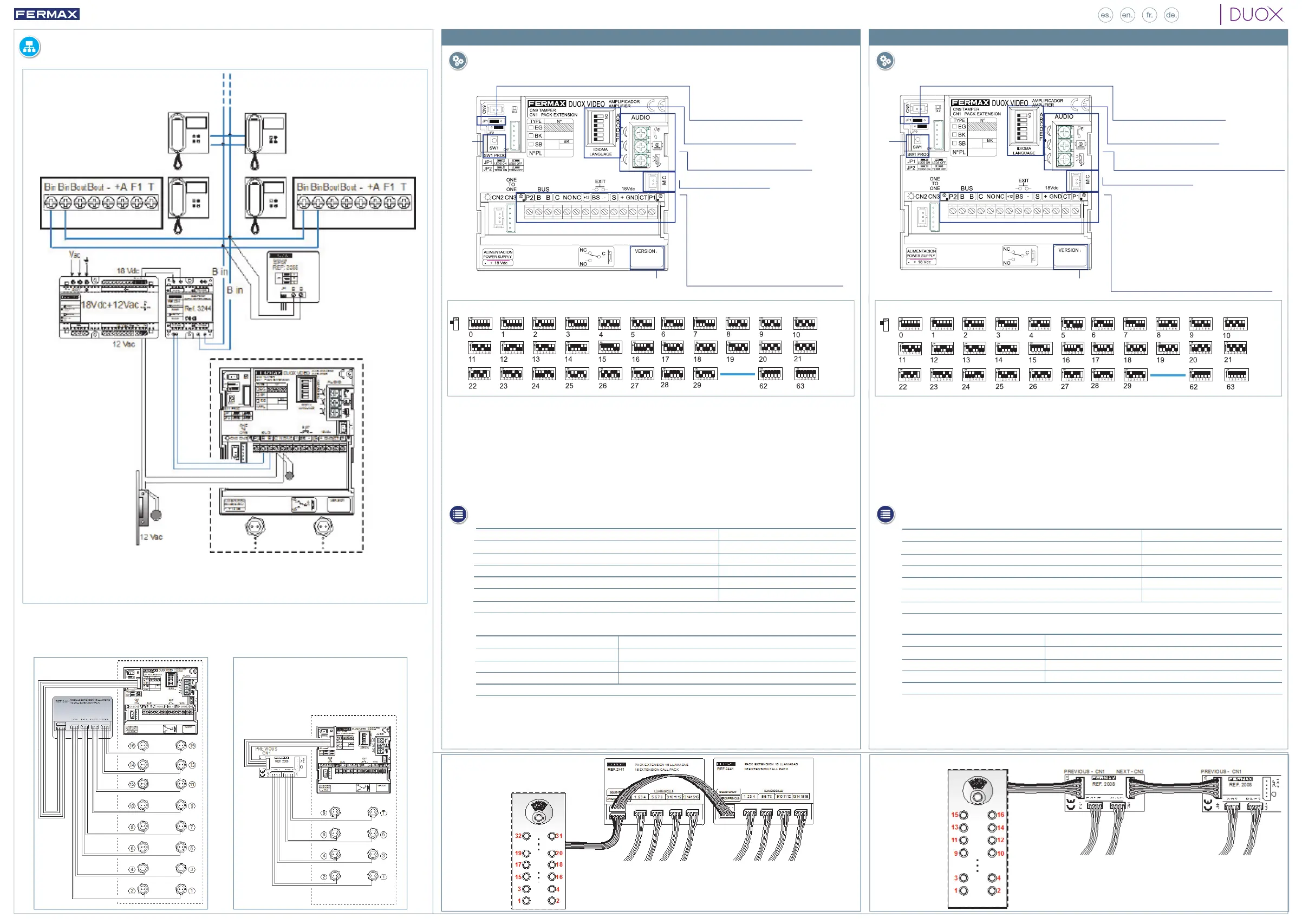

ESQUEMAS DE CABLEADO / WIRING DIAGRAMS
SCHEMAS DE CABLAGE / VERKABELUNGSSCHEMAS
Nota: Tablas de secciones y distancias, descargar el manual Placas Cityline Video Duox cod. 97898 en www.fermax.com.
Note: Sections and distances tables, download the Cityline Video Duox Panels manual cod. 97898 www.fermax.com.
Remarque : tableaux de sections et distances, télécharger le manuel Platines Cityline Vidéo Duox code 97898 sur www.fermax.com.
Hinweis: Die Querschnitt und Abstandstabelle und das Handbuch für die Türstationen Cityline Video Duox (Code 97898) können
auf der Website www.fermax.com heruntergeladen werden.
REF. 2441
PRECABLEADO MÓDULO EXTENSIÓN DE LLAMADAS / CALL EXTENSION MODULE INTERNAL
WIRING / PRÉCÂBLAGE MODULE D’EXTENSION DES APPELS / VORVERKABELUNG
ANRUFERWEITERUNGSMODUL
REF. 2008
REF. 2441 x 2
REF. 2008 x 2
RÉGLAGES
FOCALISATION DE LA CAMÉRA / TEMPS D’ACTIVATION DE LA GÂCHE ÉLECTRIQUE
Afi n de régler l’image de la caméra ou régler le temps d’activation de la gâche électrique, voir Confi guration
avec assistance vocale sur les platines à boutons-poussoirs code 97765.
CARACTÉRISTIQUES TECHNIQUES
CONFIGURATION EN TANT QUE PLATINE MASTER
Appuyez sur le bouton SW1 rapidement 3 fois de suite. Au bout de 2 secondes, une tonalité de
confi rmation est émise et la platine master est activée. Une fois la programmation des moniteurs terminée,
il est recommandé désactivez la platine MASTER en appuyant sur le bouton SW1 3 fois de suite.
Remarque : ce document présente les concepts les plus basiques, qui permettent une mise en marche rapide. Pour plus de
renseignements, téléchargez les manuels sur www.fermax.com
- Platines vidéo Cityline Duox code 97898.
- Moniteur Duox Veo code 97858.
EINSTELLUNGEN
KAMERAFOKUS / AKTIVIERUNGSZEIT DES TÜRÖFFNERS
Um das Kamerabild oder die Aktivierungszeit des Türöffners einzustellen, siehe sprachgeführte
Konfi guration bei Türstationen mit Tastenmodulen, Kode 97765.
TECHNISCHE EIGENSCHAFTEN
KONFIGURATION ALS MASTER-TÜRSTATION
Die SW1-Taste dreimal schnell hintereinander drücken. Nach Ablauf von zwei Sekunden ertönt ein
Bestätigungston und die Master-Türstation wird aktiviert. Nachdem die Programmierung der Monitore
beendet ist, empfehlen wir durch dreimaliges Drücken der SW1-Taste die MASTER-Türstation
deaktivieren.
Hinweis: Dieses Dokument veranschaulicht die grundlegenden Konzepte für eine schnelle Inbetriebnahme der Anlage. Weitere
Information können Sie den Handbüchern auf www.fermax.com entnehmen.
- Türstationen Cityline Video Duox, Kode 97898.
- Monitor Duox Veo, Kode 97858.
Connecteurs platine :
B, B : bus DUOX : alimentation postes/
moniteurs, données, audio et vidéo.
C, NO, NC : contacts relais, 2 A@30 Vcc
(connexion gâche électrique).
+12 : sortie 12 Vcc-250 mA (500 mA maximum
pendant 100 s).
BS, - : bouton-poussoir hall.
S, - : entrée capteur de porte.
+, GND : non disponible. Futures versions.
P1, P2 : connexion boutons-poussoirs.
JP1 : DEL caméra
DEL ON. Activées si la
caméra est activée.
DEL OFF. Toujours éteintes .
Sélection de la langue
1
du message « porte ouverte »
Réglages son
du moniteur, de la platine et de la porte ouverte.
Raccordement microphone
Version amplifi cateur
Bouton
SW1
Espagnol
Anglais
Français
Allemand Catalan Valencien Baléare
Portugais
Basque
Galicien
1
Sélection de la langue du message vocal émis pour « porte ouverte ».
Néerlandais/
Flamand
Finnois Suédois
TurcGrec Polonais Tchèque Slovaque Chinois
Persan/
Farsi
Arabe Norvégien
Danois Islandais Russe Hindi HongroisItalien Hébreux Croate
30...62
Cloche
DÉSACTIVÉcloche
VALEURS AMPLIFICATEUR
Durée activation de la gâche 01...99 s. (par défaut : 03)
Durée activation bouton de sortie 00...99 s. (par défaut : 06) / (désactivé : 00)
Type de platine sous-bâtiment/bâtiment/entrée générale. (par défaut : bâtiment)
Numéro de platine 0...9 (par défaut : 00)
Platine MASTER non active
Alimentation 18 Vcc
Consommation en veille 165 mA
Consommation avec son 275 / 480 (max) mA
Puissance du son sens logement-rue 1 W
Puissance du son sens rue-logement 0,15 W
Température de service [-25 , +55 ºC] / [-13, 131 ºF]
Volume réglable dans les deux sens
Anschlüsse Türstation:
B,B: DUOX-Bus: Stromversorgung Telefone/
Monitore, Daten, Audio und Video.
C, NO, NC: Relais-Kontakte, 2A@30VDC (Anschluss
Türöffner).
+12: Ausgang (12 VDC/250 mA) (max. 500mA
während 100 Sek.).
BS, -: Türöffnungstaste Flur.
S, -: Türsensor Eingang.
+, GND: nicht verfügbar. Zukünftige Versionen.
P1, P2: Tastenanschluss.
JP1: Kamera-LEDs
LEDS EIN. leuchten, wenn die Kamera aktiviert ist.
LEDS AUS, immer ausgeschaltet.
Sprachwahl
1
der Meldung "Tür offen".
Audioeinstellungen
des Monitors, der Türstation und Meldung Tür öffnen.
Mikrofonanschluss
Verstärkerversion
SW1-
Taste
Spanisch
Englisch
Französisch
Deutsch
Katalanisch
Valencia-
nisch
Balearisch
Portugie-
sisch
Baskisch
Galizisch
1
Sprachwahl der Meldung „Tür offen“
Niederländisch/
Flämisch
Finnisch Schwedisch
Türkisch
Griechisch
Polnisch
Tschechisch
Slowakisch
Chinesisch
Persisch/
Farsi
Arabisch Norwe-
gisch
Dänisch
Isländisch Russisch
Hindi
Ungarisch
Italienisch
Hebräisch Kroatisch
30...62
Glocke
DEAKTIVIERTGlocke
Stromversorgung 18 VDC
Stromverbrauch im Bereitschaftsmodus 165 mA
Stromverbrauch im Sprechmodus 275 / 480 (max) mA
Audioleistung Wohnung ->Türstation 1 W
Audioleistung Türstation > Wohnung 0,15 W
Betriebstemperatur [- 25 ºC , + 55 ºC] / [- 13 ºF, 131 ºF]
Regulierbare Lautstärke in beiden Richtungen
WERTE LAUTSPRECHER
Aktivierungszeit Türöffner 01...99 Sek. (standardmäßig: 03)
Aktivierungszeit Türöffnungstaste: 00...99 Sek. (standardmäßig: 06) / (deaktiviert: 00)
Türstationtyp Nebenblock/Block/Haupteingang, (standardmäßig: Block)
Türstationnummer 0...9 (standardmäßig: 00)
MASTER-Türstation ist nicht aktiviert
