Fermax LOFT 60 Years Limited Edition

16
CT
+ M
V
M
V
F1 T A
L
-
F2
CN1
CT
+ M
V
M
V
F1 T A
L
-
F2
CN1
8
M
10 Kohm
L
V
M
CT
+ M
V
M
V
F1 T A
L
-
F2
CN1
1
M
+
7
M
R
R
R
F2 F1 F2 F1 F2 F1

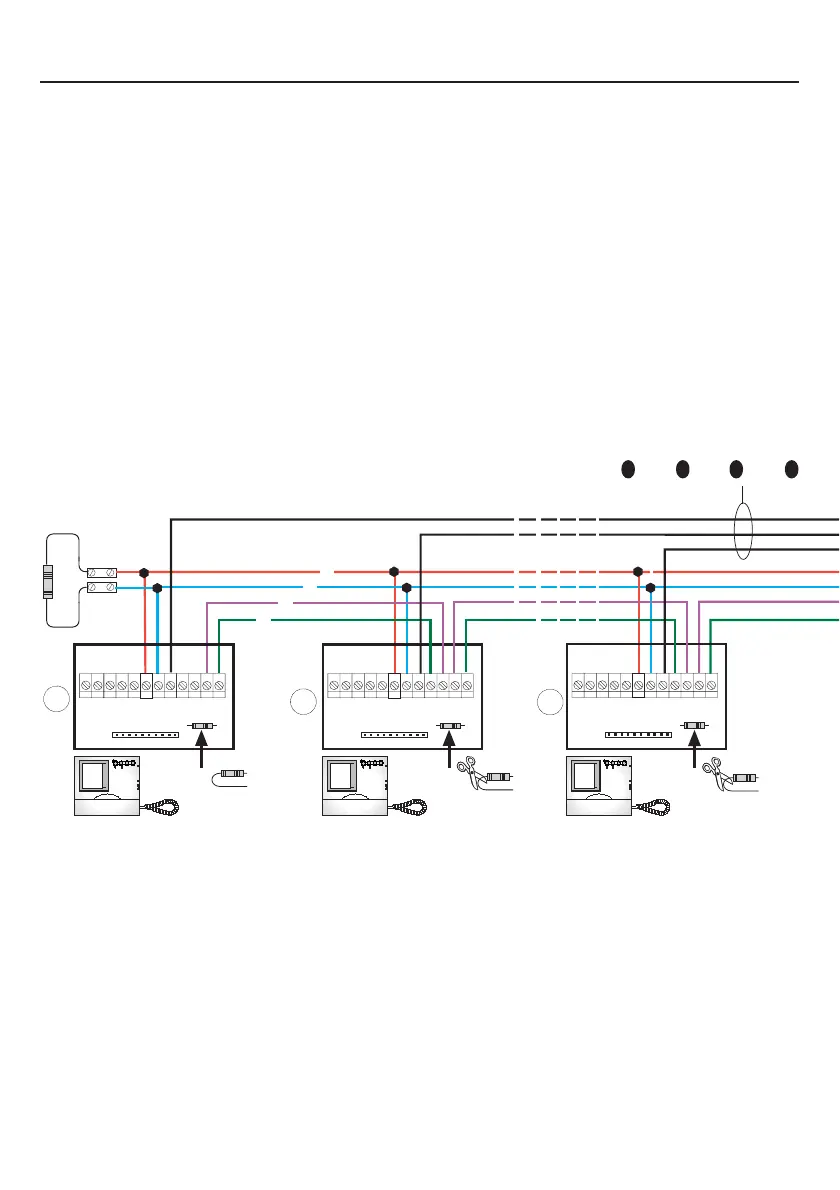

CONEXIÓN EN CASCADA - CASCADE CONNECTION- CONNEXION EN CASCADE -
ANSCHLUSS BEI KASKADENANORDNUNG
E
Los cables «vueltas de llamada» se emplean como
negativo común de la instalación
EN
The “call circuit” wires are used asa common
negative on the system
F
Les câbles « retours d’appel » sont utilisés comme
négatif commun de l’installation
D
Die Kabel “Rückruf” werden dabei als gemeinsamer
Negativleiter der Anlage eingesetzt
