9
Suministro eléctrico del sistema / System power supply / Alimentation électrique du
système / Stromversorgung / Fonte de alimentação do sistema
N, L: AC input
LED: Power indicator
BUS(IM): Indoor monitor connection terminal
BUS(DS): Door station connection terminal
N, L : Entrée CA
LED : Indicateur puissance
BUS(IM): Terminal de branchement du moni-
teur intérieur
BUS(DS): Terminal de branchement de la
platine de rue
N, L: AC-Eingang
LED: Betriebsanzeige
BUS (IM): Anschlussklemme für Innenmonitor
BUS (DS): Anschlussklemme für Türstation
N, L: entrada CA
LED: Indicador de energia
BUS(IM): Terminal de conexão do monitor
interno
BUS(DS): Terminal de conexão da botoneira
de rua
5
Tarjetero
Nameplate
Plaque identication
Namensschild
Placa de identicação
10
Puentes: I (J1): tipo abrepuertas / D (J2): # placa
Jumpers: L (J1): Lock type / R (J2): # panel
Ponts: G (J1): Verrouillage type /D (J2): # platine
Jumpers: L (J1): SperrTyp / R (J2): # Türstation
Pontes: E (J1): tipo de bloqueio / C (J2): # botoneira
N, L: Entrada CA
LED: Indicador de encendido
BUS(IM):Terminal de conexión del monitor interior
BUS(DS):Terminal de conexión de la placa

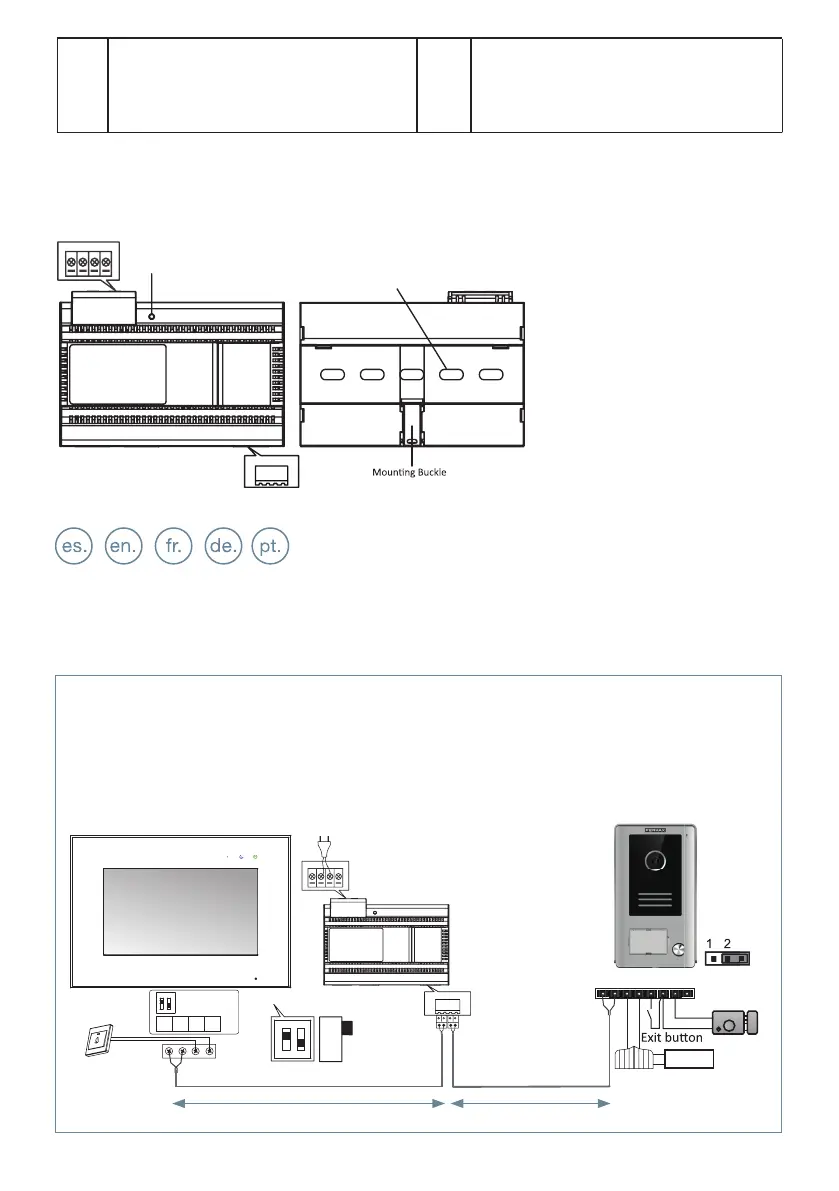

3. ESQUEMA DE INSTALACIÓN / INSTALLATION DIAGRAM / SCHÉMA DE MONTAGE /
INSTALLATIONSDIAGRAMM / ESQUEMA DE INSTALAÇÃO
a. Esquema de cableado / Wiring Diagram / Schéma de câblage / Anschlussschema /
Esquema de cablagem.
LED
LS WNN
BUS(IM)B US(DS)
Din rail
Esquema de cableado del kit con un monitor (1 Placa y 1 Monitor).
Wiring diagram of the kit with one monitor (1 Panel and 1 Monitor).
Schéma de câblage du kit avec un moniteur (1 platine et 1 moniteur).
Schaltplan des Kits mit einem Monitor (1 Türstation und 1 Monitor).
Esquema de cablagem de kit com um monitor (1 Placa e 1 Monitor).
BUS(IM)B US(DS)
Doorbell Button
BUS (IM)
Monitor
BUS (DS)
Panel
BUS
GNDS -CAL L
BUS
LS WNN
-
+
Lock
S+ S-BUS COMN O/NC PL
POWER
automatic door
CCTV
1 2 3
P1
ON
ON
1
2
Dipswitches
1
2
AB
J2
To Next Page
