Fermax Way - Montagem Do Aparelho

11
3.

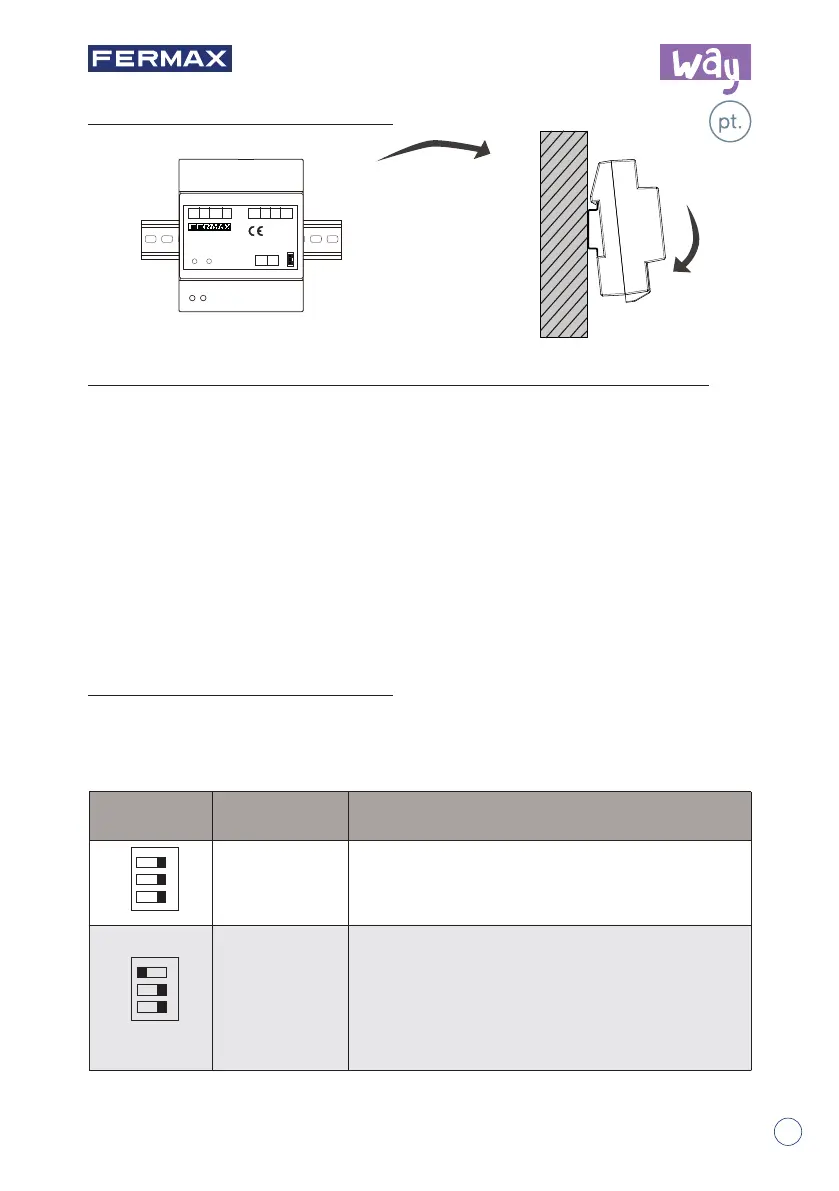

Montagem do aparelho
4.
Como defi nir a temporização do desbloqueio
NOTA: Ver esquemas (6-7) no fi nal deste manual.
1). Dentro de 5 segundos após ligar, curto-circuitar S2 até 3 segundos; o indicador
EM USO pisca.
2). Curto-circuitar S1 até 3 segundos; o indicador EM USO ilumina-se permanente-
mente.
3). Curto-circuitar S2 de novo; neste momento, o tempo de curto-circuito é igual à
temporização de desbloqueio (o indicador EM USO ilumina-se uma vez por se-
gundo, menos de dois segundos por cálculo de um segundo; o tempo máximo de
ajuste é de 30 segundos).
4). Depois de soltar S2, guarde a temporização de desbloqueio e abandone o ajuste.
Usa-se o DIP switch na parte posterior do painel para defi nir o endereço do RLC. Por
favor, consulte o seguinte para informações mais detalhadas sobre as defi nições DIP:
Defi nições DIP para bloqueio.
GND NO COM NC
DT-RLC
2-WIRE SYSTEM
12V S2 S1 GND
POWER IN-USE
BUS BUS
RISER
1
2
3
WAY RELAY
Montagem em calha DIN
5.
Defi nição do DIP switch
12V S2 S1 GNDGND NO COM NC
BUS BUS
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER IN-USE
RISER
RoHS
Compliant
-2-
DIP Estado do Bit Descrições
OFF,OFF,OFF Aplica-se ao trinco 1 de là porta 1.
OFF,OFF,ON
Relé controla o segundo trinco de là porta 1:
- Sem fonte de alimentação externa (Esquema 6).
- Com fonte de alimentação externa (Esquema 7):
• A) Com Trinco eletrónico
• B) Com Trinco eletromagnético
1
23
ON
1
23
ON
