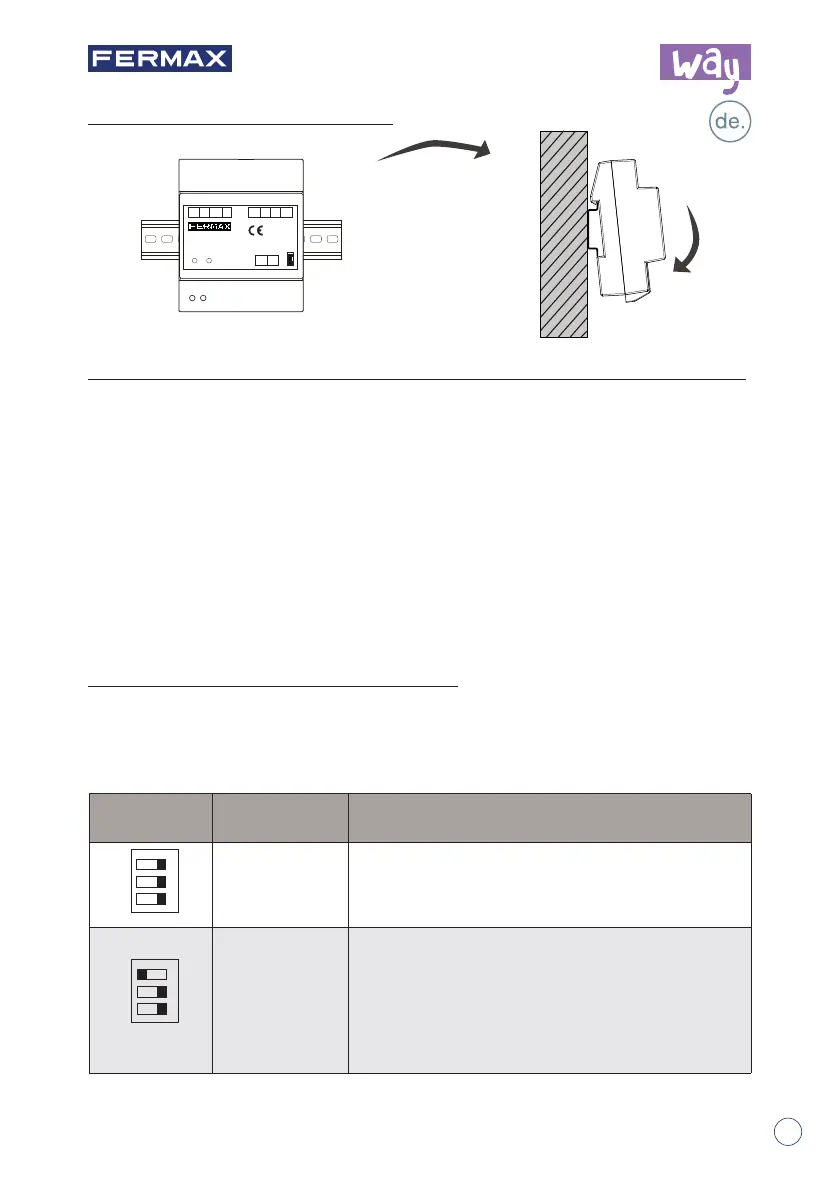

Fermax Way - Montage; Einstellung der DIP-Schalter

9
3.
Montage
4.
Einstellung der bei Auslösung des Türöff ners
HINWEIS: Siehe Schemata (6 - 7) am Ende dieses Handbuchs.
1). Unter Strom setzen und innerhalb von 5 Sekunden S2 und GND 3 Sekunden lang
kurzschließen, die IN-BETRIEB-Anzeige blinkt.
2). S1 und GND 3 Sekunden lang kurzschließen, die IN-BETRIEB-Anzeige leuchtet
permanent.
3). S2 und GND erneut kurzschließen. Die Dauer der Kurzschlusszeit ist dabei gleich
der Verzögerungszeit. (Die IN-BETRIEB-Anzeige blinkt im Sekundentakt. Die maxi-
male Verzögerungszeit beträgt 30 Sekunden.)
4). Durch Aufheben des Kurzschlusses zwischen S2 und GND wird die Türöffnungszeit
automatisch gespeichert.
Der DIP-Schalter auf der Rückseite des Bedienfelds wird dazu verwendet, die Adresse
des RLC einzustellen. Bitte nachfolgende Information beachten, um weitere Informati-
on über die DIP-Einstellungen zu erhalten.
DIP-Einstellungen für den Türöffner.
GND NO COM NC
DT-RLC
2-WIRE SYSTEM
12V S2 S1 GND
POWER IN-USE
BUS BUS
RISER
1
2
3
WAY RELAY
DIN-Schienenmontage
5.
Einstellung der DIP-Schalter
12V S2 S1 GNDGND NO COM NC
BUS BUS
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER IN-USE
RISER
RoHS
Compliant
-2-
DIP Bit-Status Beschreibungen
OFF,OFF,OFF Gilt für Türöffner 1 von Türstation 1.
OFF,OFF,ON
Relais zur Steuerung des zweiten Türöffners de
r
Türstation 1:
- Ohne externes Netzgerät (Schemata 6).
- Mit externes Netzgerät (Schemata 7):
• A) Mit Elektronischer Türöffner
• B) Mit Elektromagnetischer Türöffner
1
23
ON
1
23
ON
