Fermax Way - Elementos y Conexiones

2
DIP
123
1
23
ON
lock Control
Jumper
1
2
3
GND
NO
COM
NC
12V
S2
S1
GND
POWER
IN-USE
BUS
DIP
GND NO COM NC
DT-RLC
2-WIRE SYSTEM
12V S2 S1 GND
POWER IN-USE
BUS BUS
RISER
1
2
3
El relé way es un dispositivo diseñado para la activación del abrepuertas en sistemas
DT. Tiene las siguientes características:
•
Permite abrir puertas a través de abrepuertas.
•
Compatible con abrepuertas de alto consumo de potencia.
•
Con posibilidad de ajustar el tiempo de activación del abrepuertas.
•
Con contacto para botón de salida.
1. Acerca del RELÉ WAY
Descripción:
+12V:
12V salida alimentación. Puede usarse para alimentar el abrepuertas.
S2:
Reservado.
S1:
Contacto de botón de salida. Conexión del botón de salida entre los contactos S1
y GND.
GND:
Contacto de tierra común a los otros 3 contactos: S1, S2 y +12V.
NC:
Contacto normalmente cerrado para COM.
COM:
Contacto común del relé de abrepuertas.
NO:
contacto normalmente abierto para COM.
Puente control abrepuertas (jumper):
Para seleccionar el tipo de abrepuertas:
Vease apartados
5, 6 y 7.
POWER:
Indicador de funcionamiento, se encenderá cuando se conecte la
alimentación.
IN-USE:
Indicador de abrepuertas, se encenderá cuando se conecte el abrepuertas.
Bus:
Conexión de la línea de bus, sin polaridad.
DIP:
Utilizado para ajustar la dirección del relé.
Cod. 97840b V12_18
POWER
IN-USE
Puente
(jumper)
control
abrepuertas

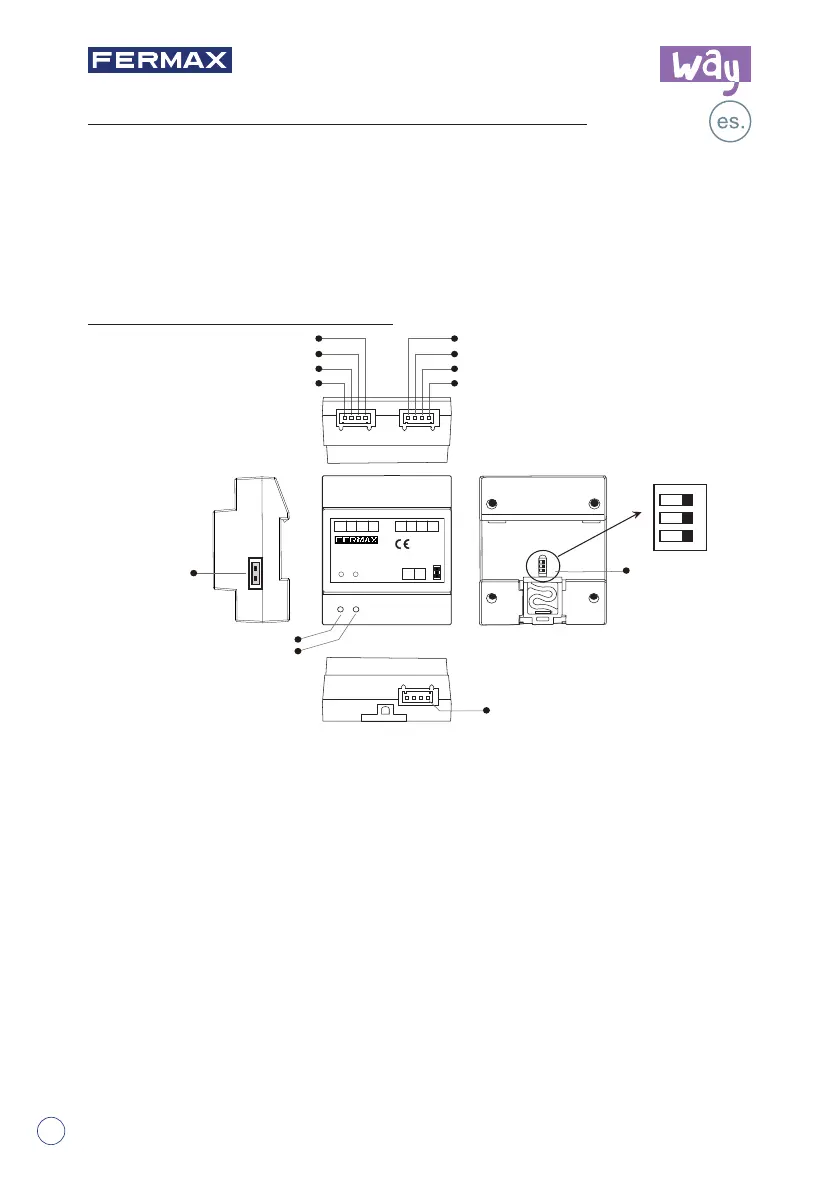

2.
Elementos y conexiones
12V S2 S1 GNDGND NO COM NC
BUS BUS
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER IN-USE
RISER
RoHS
Compliant
