L’actionneur du relais way est un dispositif de déverrouillage conçu pour les systèmes
DT en vue de contrôler les différentes gâches. Il présente les caractéristiques sui-
vantes :
• Permet d’ouvrir les gâches de la porte d’entrée.
• Compatible avec une gâche à forte consommation électrique.
• A
vec sortie temporisée de la gâche confi gurable.
• Compatible avec le bouton de sortie.
1. À propos du RELAIS WAY
Description:
+12V: Sortie d’une puissance de 12 V. Peut servir à alimenter la gâche.
S2: Réservé.
S1: Contact du bouton de sortie. Connexion du bouton de sortie entre les contacts S1
et GND.
GND: Contact de masse commun aux 3 autres contacts: S1, S2 et + 12V.
NC: Contact normalement fermé sur COM.
COM: Contact commun du relais de déverrouillage.
NO: Contact normalement ouvert sur COM.
Cavalier de commande du verrouillage: Pour sélectionner le type de verrouillage :
voir point 5, 6 y 7.
POWER:
Témoin de fonctionnement, il s’allumera en cas d’alimentation.
IN-USE: Témoin de déverrouillage, il s’allumera en cas de déverrouillage.
Bus: Connexion à la ligne de bus, pas de polarité.
DIP: Utilisé pour la confi guration de l’adresse du relais.
POWER
IN-USE
Cavalier de
commande du
verrouillage
2.

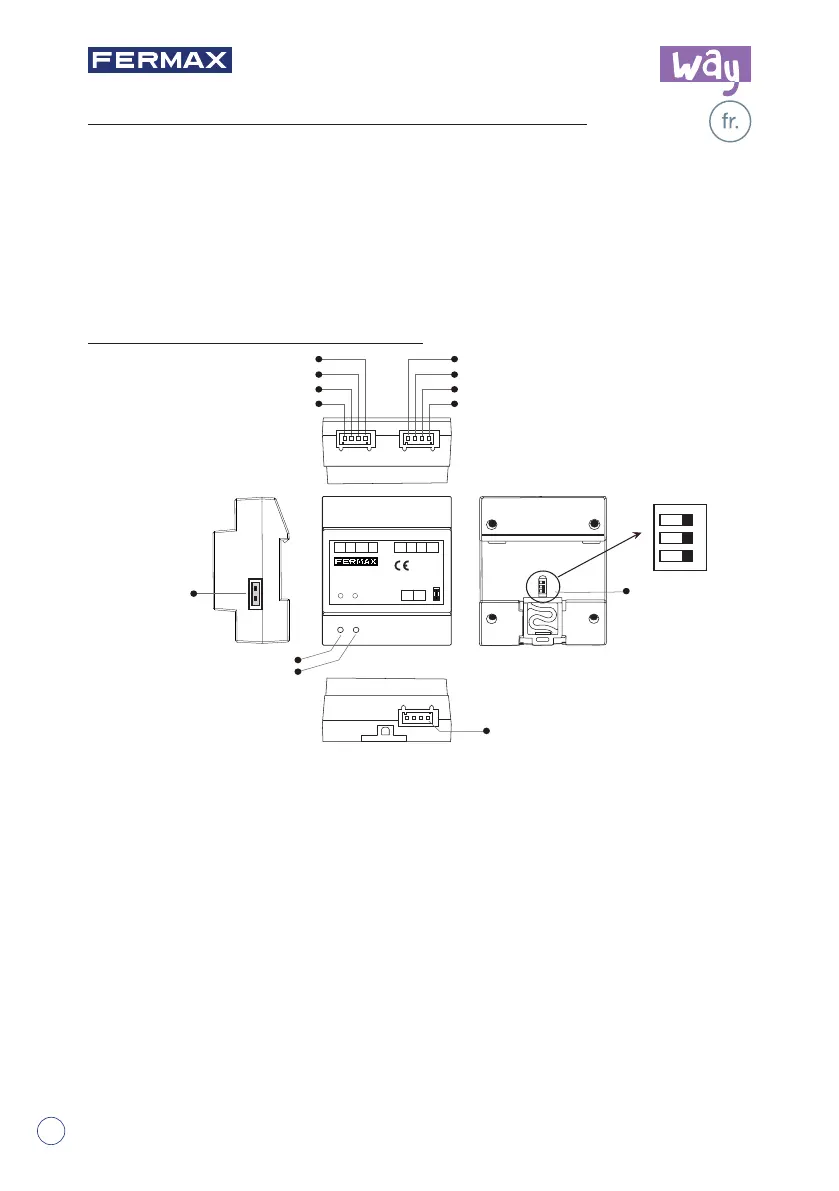

Éléments et leur désignaƟ on
12V S2 S1 GNDGND NO COM NC
BUS BUS
REF 1418
MODULO RELE WAY
WAY RELAY MODULE
POWER IN-USE
RISER
