4.19
1
2
3
4
5
6
7
8
25
7 95 6 11
8 10 12
26 27
28
29
13 15 17
14 16 18
30 31
32
33
19 21 23
20 22 24
34 35
36
B
G
H
B

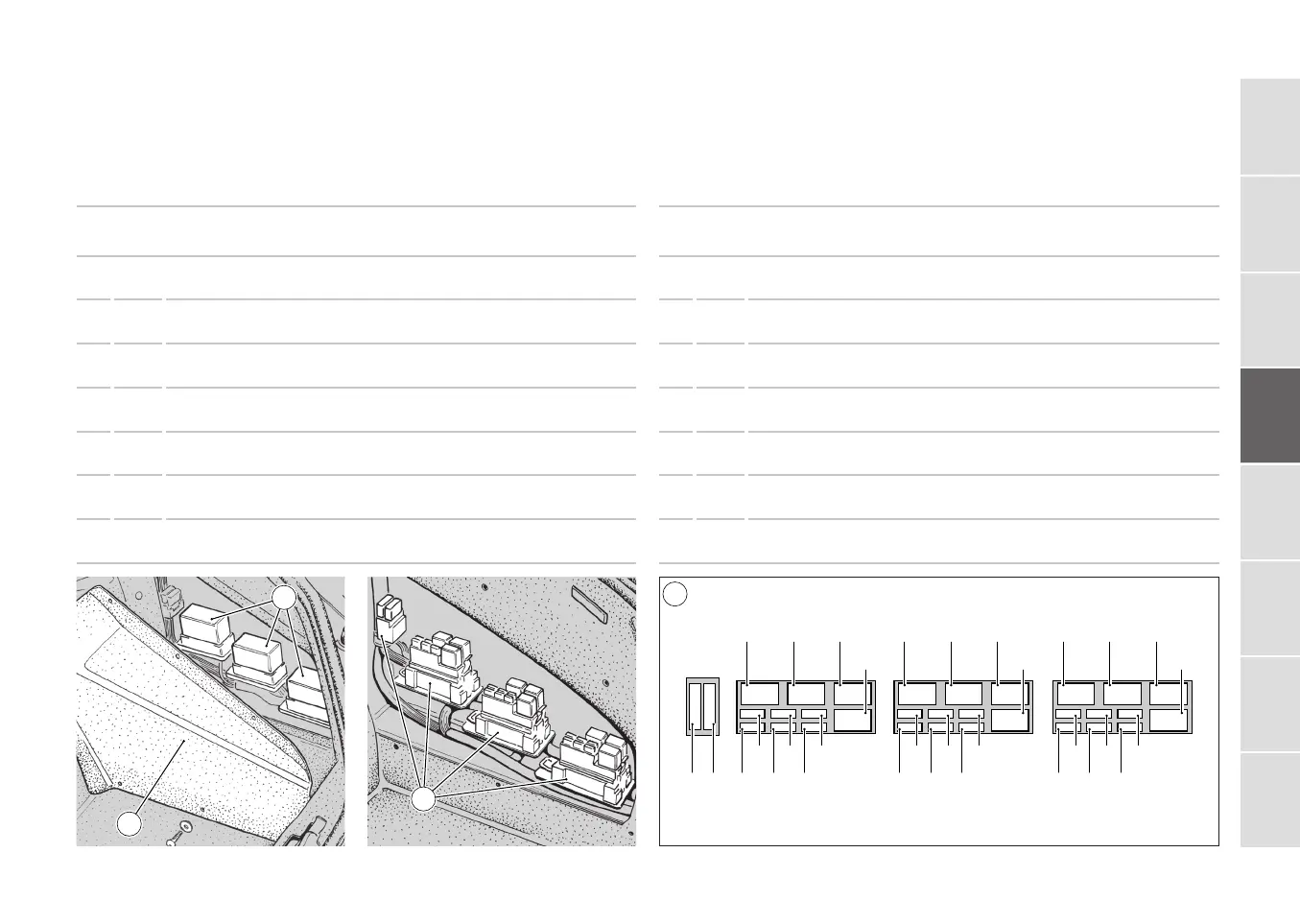

B - Fusibili e teleruttori vano baga-
gli
Per accedere a questi, componenti o
elementi o dispositivi, occorre rimuo-
vere il pannello di protezione (G) e i
coperchi (H).
F
USIBILI
FUSES
5 A40 Ventola radiatore Dx.
RH radiator fan.
6 A30 Ventola radiatore Sx.
LH radiator fan
7A5+15 Strumenti
+15 instruments
8 — Sede vuota
Not used
9 A15 Luce baule - emergenza
Luggage compartment light - emergency
10 A30 Attuatore apertura cofano ant.
Bonnet opening actuator
11 A30 Lavafari
Headlight washers
B - Luggage compartment fuses and
relays
To gain access to these components,
parts or devices, remove the protec-
tion panel (G) and the covers (H).
B - Fusibles et télérupteurs coffre à
bagages
Pour accéder à ces composants, élé-
ments ou systèmes, il faut enlever le
panneau protecteur (G) et les cou-
vercles (H).
B - Fusibles y telerruptores de male-
tero
Para acceder a estos fusibles, com-
ponentes, elementos o dispositivos,
debe extraerse el panel de protección
(G) y las tapas (H).
F
USIBLES
FUSIBLES
5 A40 Ventilation radiateur droit
Ventilador del radiador Der.
6 A30 Ventilation radiateur gauche
Ventilador del radiador Izq.
7A5+15 Instruments
+15 Instrumentos
8 — Vacant
No operativo
9 A15 Eclairage coffre à bagages - Feux de détresse
Luz del maletero - emergencia
10 A30 Actuateur ouverture capot avant
Accionador de apertura del capó delantero
11 A30 Lave-phares
Lavafaros
4_360modUSAmy02_ott01.p65 27-01-2003, 12:0419
