D

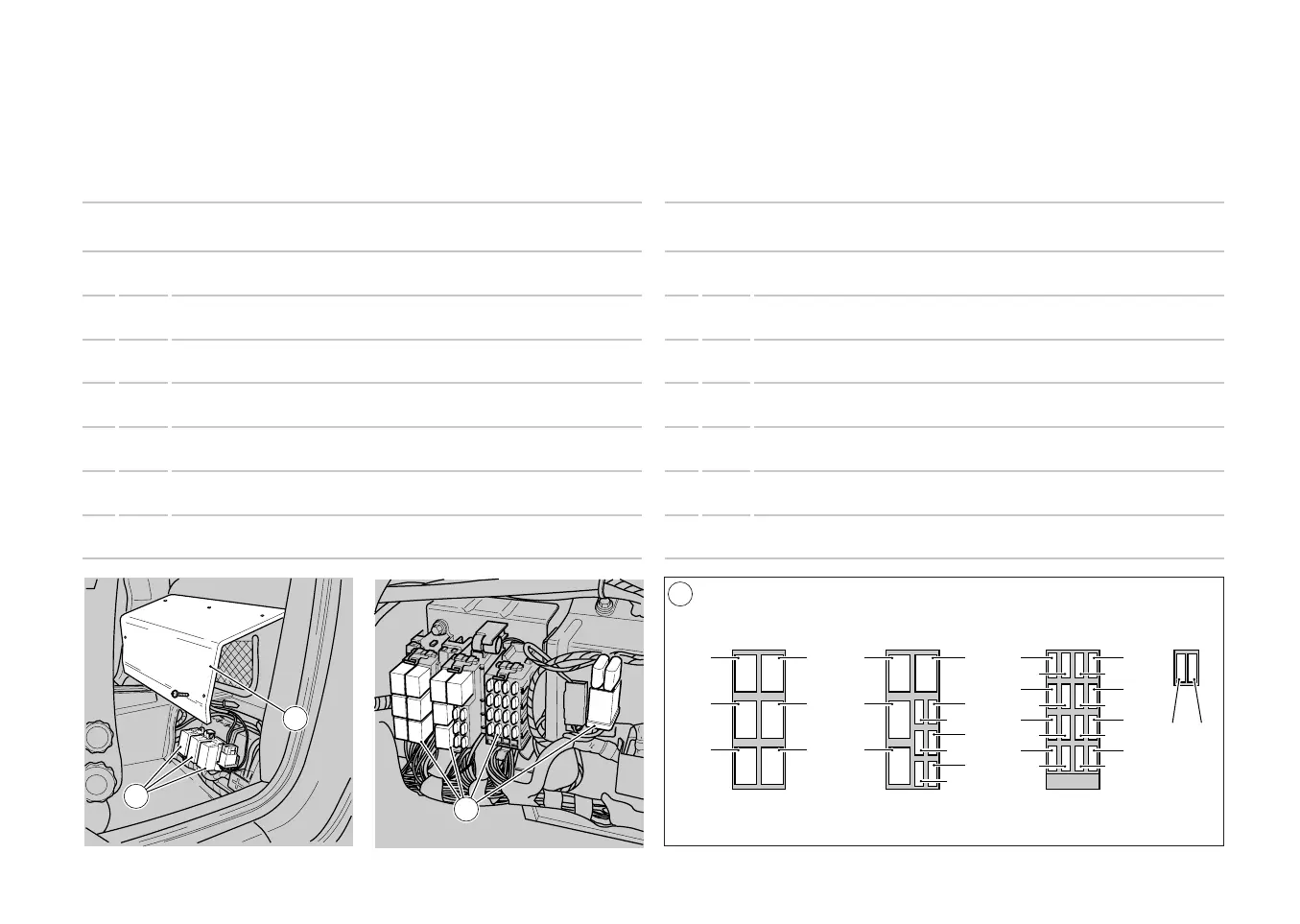

D - Fusibili e teleruttori in abitacolo
lato sinistro
Per accedere a questi, occorre rimuo-
vere il pannello di protezione (M) e i
coperchi (N).
F
USIBILI
FUSES
58 A15 Sonda lambda
Oxygen sensor
59 A10 +Relay princ. Motronic Sx.
+ LH Motronic master Relay
60 A30 Motronic Sx.
LH Motronic
61 A10 +15 Motronic Sx.
+15 LH Motronic
62 A5 +15 Servizi
+15 devices
63 A7.5 Compressore
A.C.
A.C. Compressor
64 A10 Pompa ricircolo acqua
Water recirculation pump
D - Fuses and relays on the left-
hand side of passenger compartment
To gain access to these switches, it is
necessary to remove the protection
panel (M) and the covers (N).
D - Fusibles y telerruptores situados
en el lado izquierdo del habitáculo
Para acceder a éstos, debe extraerse
el panel de protección (M) y las ta-
pas (N).
D - Fusibles et télérupteurs dans
habitacle côté gauche
Pour accéder à ces fusibles, il faut
enlever le panneau protecteur (M) et
les couvercles (N).
F
USIBLES
FUSIBLES
58 A15 Sonde Lambda
Sonda lambda
59 A10 +Relais princ. Motronic gauche
+Relé princ. Motronic Izq.
60 A30 Motronic gauche
Motronic Izq.
61 A10 +15 Motronic gauche
+15 Motronic Izq.
62 A5 +15 Services
+15 Servicios
63 A7.5 Compresseur
A.C.
Compresor
A.A.
64 A10 Pompe de recirculation à eau
Bomba de recirculación del agua
