7.4
2 3
7
10
10
11
11 12
1
6
9 8 5 4
1 Separatore olio
2 Termistore su scatola cambio
3 Pescante olio su scatola cambio
4 Pompa di mandata
5 Valvola regolazione pressione
6 Cartuccia filtro olio
7 Pescante
8 Pompa di recupero
9 Valvola di sicurezza
10 Tubo da tubo motore a radiatore
11 Tubo da radiatore a separatore
12 Radiatore olio
Lubrificazione Motore e
Ricircolo Gas e
Vapori di Olio
Lubrification Moteur et
Recirculation du Gaz
et de Vapeurs d’Huile
Lubricación del Motor y
Recirculación de Gases y
Vapores del Aceite
1 Separador de aceite
2 Termistor de la caja de cambios
3 Tubo de aspiración aceite de la caja
de cambios
4 Bomba de mando
5 Válvula regulación de presión
6 Cartucho filtro aceite
7 Tubo de aspiración
8 Bomba de recuperación
9 Válvula de seguridad
10 Tubo de tubo motor a radiador
11 Tubo de radiador a separador
12 Radiador de aceite
Engine Lubrication and
Gas and Oil Vapour
Recirculation System
1 Séparateur d’huile
2 Thermistor sur carter de boîte
3 Crépine d’huile sur carter de boîte
4 Pompe de refoulement
5 Soupape de réglage pression
6 Cartouche du filtre à huile
7 Crépine
8 Pompe de récupération
9 Soupape de sécurité
10 Raccord du tuyau moteur au radiateur
11 Raccord du radiateur au séparateur
12 Radiateur d’huile

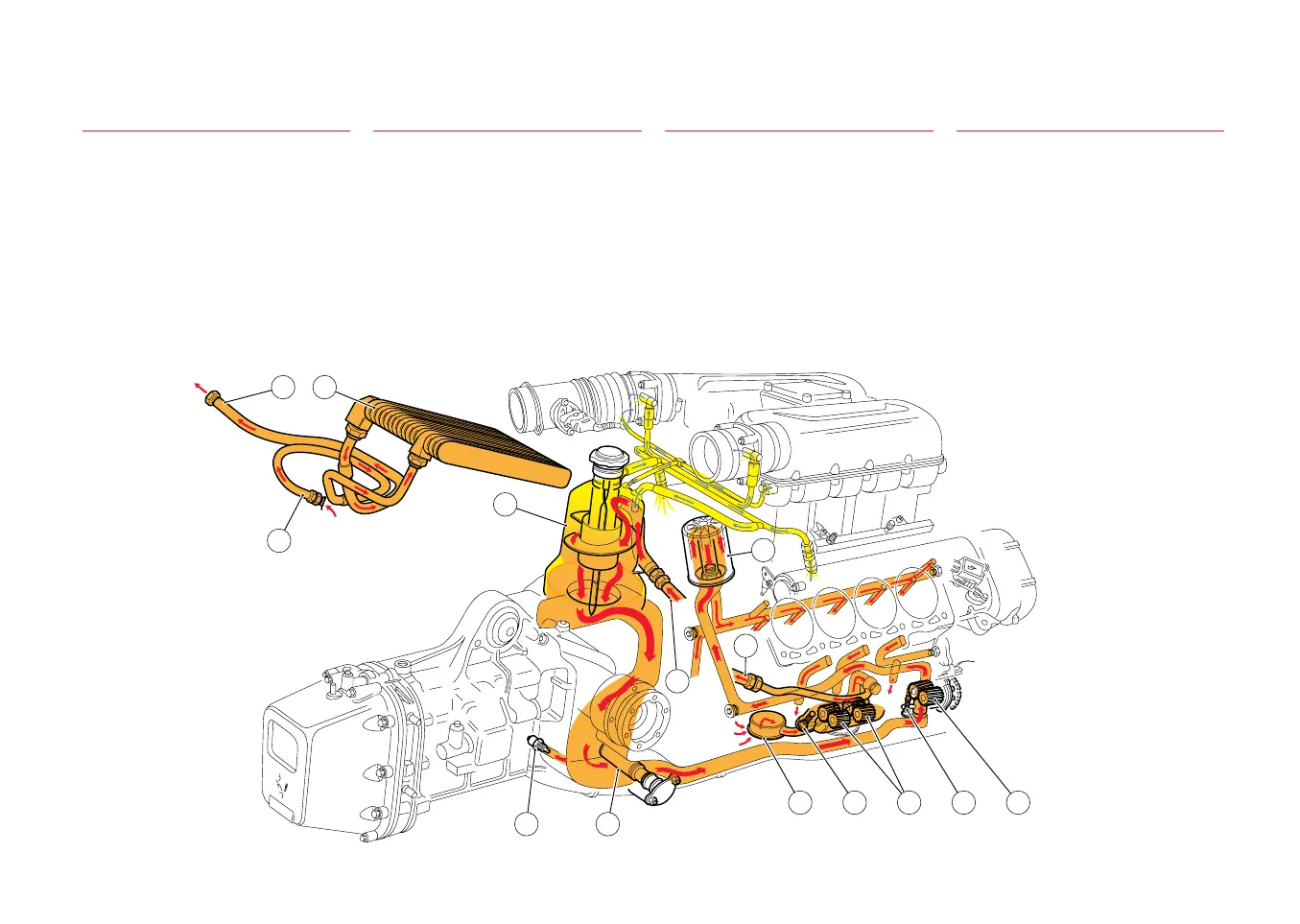

1 Oil separator
2 Thermistor on the gearbox housing
3 Oil suction screen on the gearbox
housing
4 Delivery pump
5 Pressure regulation valve
6 Oil filter cartridge
7 Suction screen
8 Scavenge pump
9 Safety valve
10 Pipe from the engine pipe to the radiator
11 Pipe from the radiator to the separator
12 Oil radiator
