Ferrari 360 Modene 2002 - Air Injection System and Catalytic Converters

7.23
1
2
3
4
5
6
7
8
1
117
4
5
6
2
3
2
6
10
5
12
10
8
9
Impianto di
Iniezione Aria e
Catalizzatori
1 Collettore di scarico con catalizzatore
2 Catalizzatore principale
3 Termocoppia
4 Centralina di controllo
5 Sonda Lambda anteriore
6 Sonda Lambda posteriore
7 Silenziatore
8 Terminale
9 Valvola by-pass
10 Valvola aria secondaria
11 Pompa aria
12 Elettrovalvola aria secondaria
Système d’Injection
d’Air et Convertisseurs
Catalytiques
Sistema de
Inyección de Aire y
Catalizadores

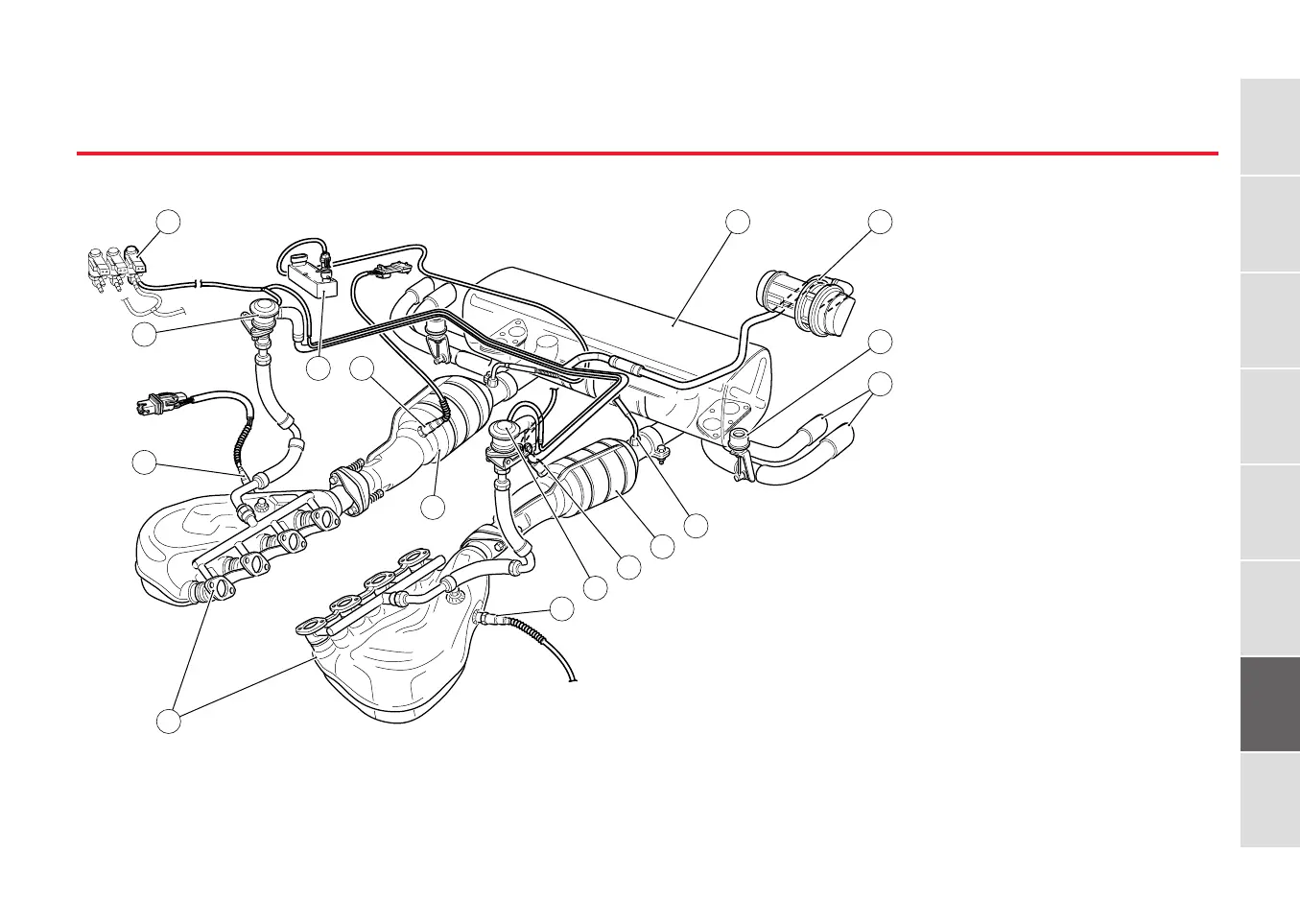

Air Injection System
and Catalytic
Converters
1 Exhaust manifold with catalytic
converter
2 Main catalytic converter
3 Thermocouple
4 Control unit
5 Front oxygen sensor
6 Rear oxygen sensor
7 Muffler
8 Terminal
9 By-pass valve
10 Secondary air valve
11 Air pump
12 Secondary air solenoid valve
1 Collecteur d’échappement doté de
convertisseur catalytique
2 Convertisseur catalytique principal
3 Thermocouple
4 Boîtier électronique de contrôle
5 Sonde Lambda avant
6 Sonde Lambda arrière
7 Silencieux
8 Embout
9 Valve by pass
10 Soupape d’air secondaire
11 Pompe à air
12 Electrovanne d’air secondaire
1 Colector de escape con catalizador
2 Catalizador principal
3 Termopar
4 Centralita de control
5 Sonda Lambda anterior
6 Sonda Lambda posterior
7 Silenciador
8 Terminal
9 Válvula by-pass
10 Válvula del aire secundario
11 Bomba del aire
12 Electroválvula del aire secundario
