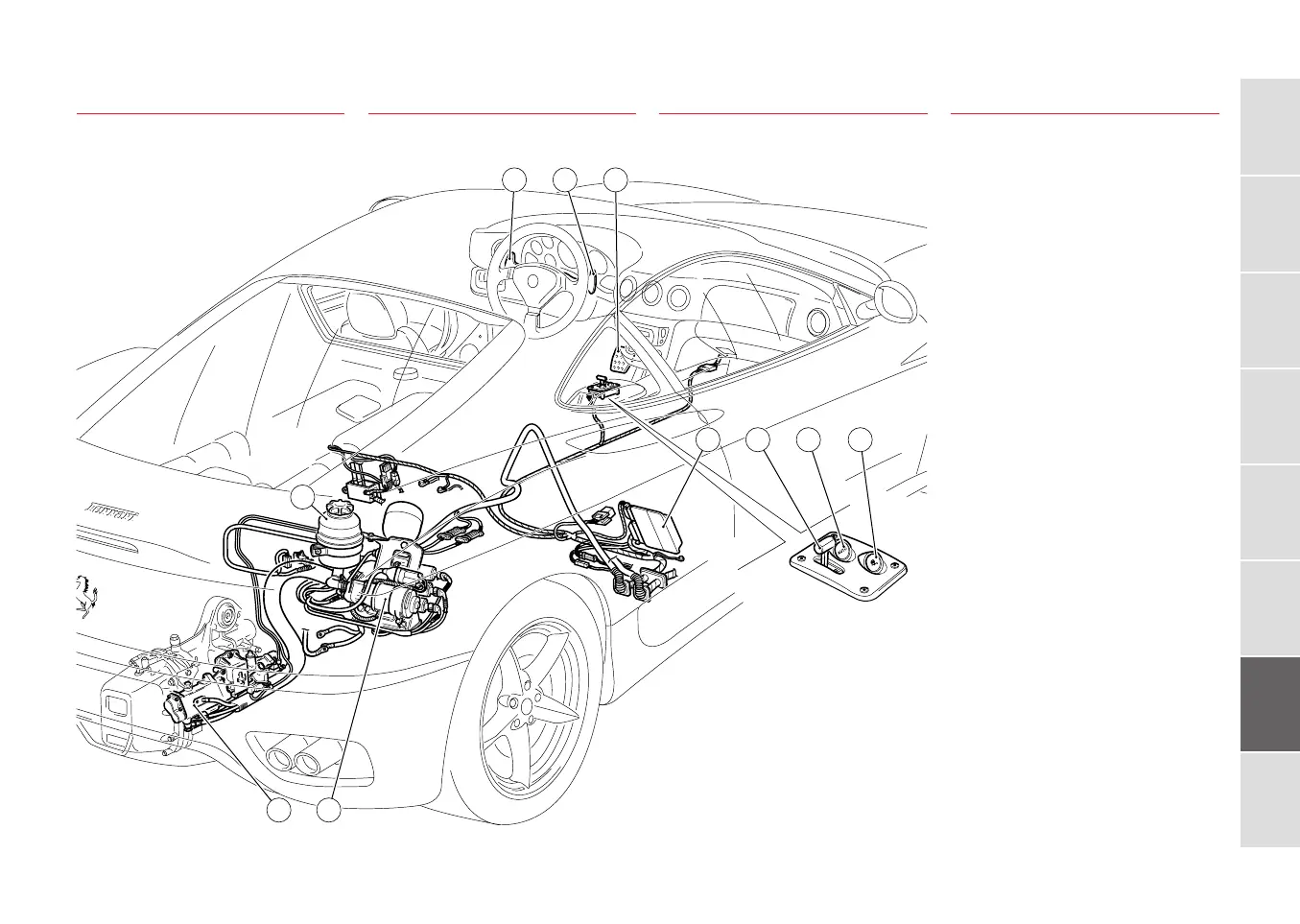

Ferrari 360 Modene 2002 - “F1” Transmission Control

7.33
1
2
3
4
5
6
7
8
2 1 3
47
9
10
8
5 6
Controllo Della
Trasmissione “Cambio F1”
1 Leva “UP”
2 Leva “DOWN”
3 Pedale freno
4 Leva retromarcia
5 Interruttore funzione “
AUTO”
6 Interruttore funzione “
BASSA ADERENZA”
7 Centralina elettronica
8 Gruppo attuatore
9 Gruppo pompe
10 Serbatoio olio
Contrôle De la Transmission
de la “Boîte de Vitesses F1”
Control De la
Transmisión “Cambio F1”
“F1” Transmission
Control
1 “UP” lever
2 “DOWN” lever
3 Brake pedal
4 Reverse gear lever
5 “
AUTO” function switch
6 “L
OW GRIP” function switch
7 Electronic control unit
8 Actuator unit
9 Pump unit
10 Oil tank
1 Levier “UP”
2 Levier “DOWN”
3 Pédale de frein
4 Levier marche arrière
5 Interrupteur de fonction “
AUTO”
6 Interrupteur de fonction
“
BASSE ADHÉRENCE”
7 Boîtier électronique
8 Groupe actuateur
9 Groupe pompes
10 Réservoir d’huile
1 Palanca “UP”
2 Palanca “ DOWN”
3 Pedal de freno
4 Palanca marcha atrás
5 Interruptor función “
AUTO”
6 Interruptor función “BAJA ADHERENCIA”
7 Centralita electrónica
8 Grupo actuador
9 Grupo bombas
10 Depósito de aceite
